2023 г. Шкаф ВН 35 кВ Распределительная подстанция

2023 г. Шкаф ВН 35кВ КРУЭ

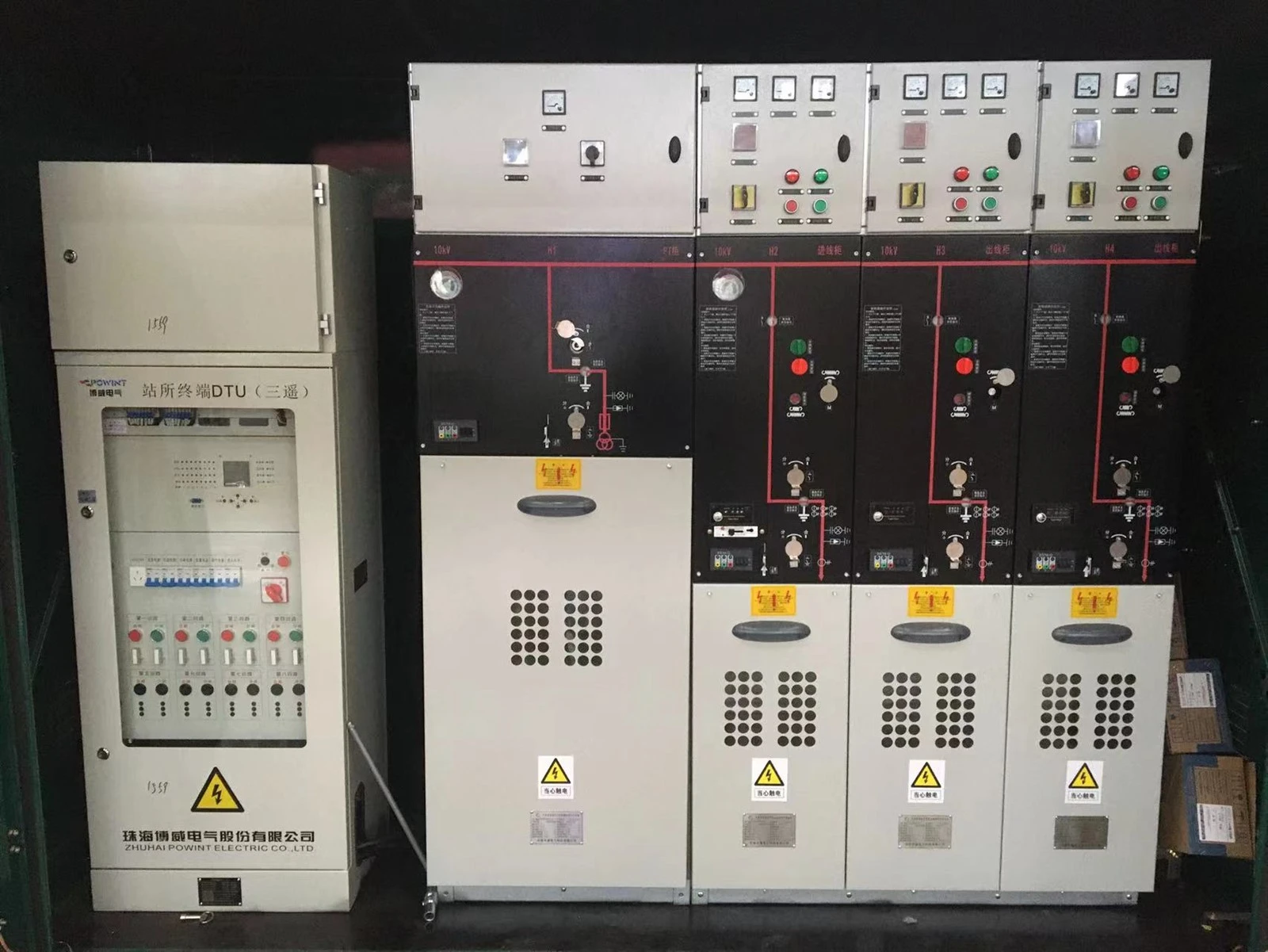

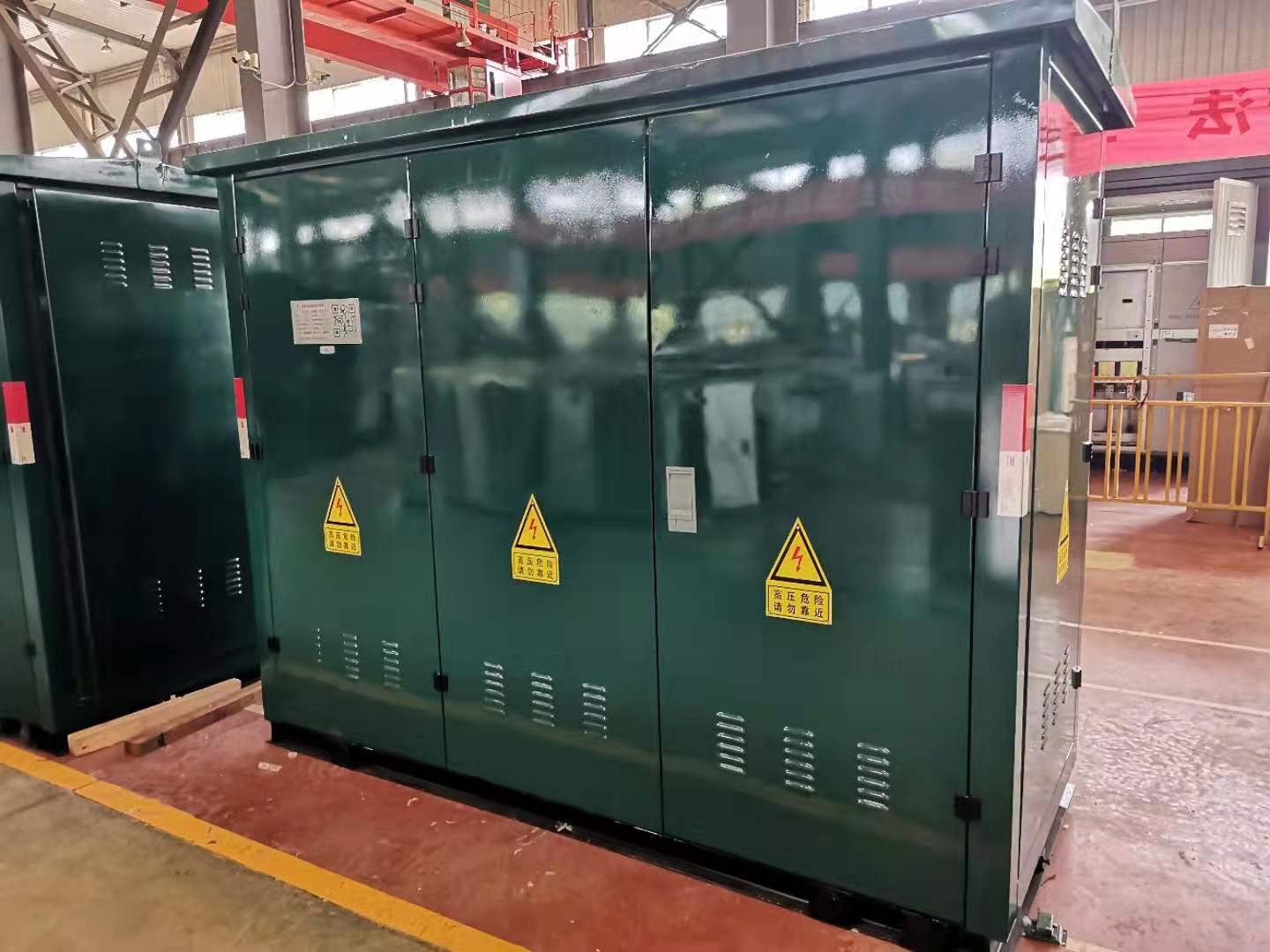

Подстанция европейского типа представляет собой полный комплект нового силового трансформаторного оборудования, разработанного нашей компанией на основе преобразования национальной городской сети, создающего оптимальное сочетание масляного герметичного силового трансформатора и высоковольтных и низковольтных электрических компонентов. За счет оптимизации структуры распределительное устройство должно быть максимально миниатюризировано, что значительно уменьшает занимаемую площадь комбинированного трансформатора с такими преимуществами, как небольшой объем, низкий уровень шума, надежное электропитание, разумная конструкция, гибкая установка, простота в эксплуатации и способность работать. максимально глубоко в центр нагрузки и т. д. Он может собрать терминал сетевой автоматизации (FTU) в шкафу высоковольтной кольцевой сети, реализовать надежное обнаружение короткого замыкания и однофазного замыкания на землю, а также имеет функцию «четырех удаленный", что облегчает автоматическое обновление сетевой раздачи. Он широко используется в жилых кварталах, коммерческих центрах, станциях, промышленных и горнодобывающих предприятиях, аэропортах, железных дорогах, школах, больницах, высотных зданиях и местах.

Функции:

1) Меньшая занимаемая площадь
2) твердый и надежный
3) Легко перемещается, красивый и практичный
4) Его стоимость низкая, а период установки короткий.

Условия окружающей среды:

Высота над уровнем моря: 1000 м и ниже.
Температура окружающей среды: - 25 ~ плюс 40°С.

Скорость ветра: не более 35 м/с.
Относительная влажность: не более 90 процентов (плюс 25 С).
Сейсмическое горизонтальное ускорение: не более {{0}},4 м/с, вертикальное ускорение: не более 0,2 м/с.
Место использования: не должно быть токопроводящих, запыленных, опасных, агрессивных, горючих и взрывоопасных материалов, вредных для металлов и изоляторов.

Как эффективно повысить эффективность строительства новой распределительной станции 35 кВ?

Ветроэнергетика, фотоэлектрические и другие проекты по выработке новой энергии обычно состоят из двух частей: ветровых или фотоэлектрических полей и подстанций или бустерных станций. Электрическая энергия, вырабатываемая новым устройством для выработки электроэнергии на объекте, усиливается коробчатым трансформатором, а затем собирается и усиливается несколькими линиями сбора электроэнергии 35 кВ на опорной подстанции или вспомогательной станции, прежде чем равномерно направляется на ближайшую подстанцию ​​электросетевой компании. для достижения подключения к сети новой энергии энергии.

Новая энергетическая коммутационная станция 35 кВ представляет собой стандартную конфигурацию подпорной станции для ветряных, фотоэлектрических и других проектов по производству новой энергии. Из-за различий в выборе и компоновке основного оборудования в разных проектных единицах конкретные формы новых энергетических распределительных устройств 35 кВ различны, что приводит к невозможности достижения стандартизированного проектирования новых энергетических распределительных устройств и занимает большое пространство, что не способствует на эффективность раннего строительства станции, а также вносит большие неудобства в унифицированную и интенсивную эксплуатацию и управление техническим обслуживанием в будущем.

Итак, как мы можем эффективно повысить эффективность строительства новой распределительной станции 35 кВ? Henan Fengyuan Производитель сборных кабин здесь, чтобы узнать об этом.

При строительстве новой системы подстанции 35 кВ типовое проектирование достигается за счет использования сборных боксов, в том числе понижающих трансформаторов СВГ и сборных боксов. К быстровозводимым будкам относятся будки СВГ, будки заземляющего трансформатора, будки станционных трансформаторов и 400В, 35кВ и будки вторичного оборудования. Кабины 35кВ оборудованы распределительными устройствами 35кВ, а станционные трансформаторы и кабины 400В комплектными заземляющими и резистивными устройствами и станционными трансформаторами; Отсек заземляющего трансформатора оснащен силовым и управляющим оборудованием SVG, а отсек вторичного оборудования оснащен оборудованием постоянного тока и ИБП, оборудованием защиты системы, оборудованием связи системы, оборудованием автоматизации диспетчеризации системы, комплексной системой автоматизации и оборудованием защиты компонентов. Устройство распределения электроэнергии 35 кВ подключается к понижающему трансформатору СВГ, контрольному заземляющему трансформатору, устройству полного комплекта сопротивления и станционному трансформатору. Этот план строительства может улучшить использование пространства. В то же время он эффективно повышает эффективность строительства новых энергетических коммутационных станций 35 кВ, облегчая интенсивную эксплуатацию и управление техническим обслуживанием коммутационных станций подразделениями-владельцами.











Q5: доступны ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.



Q6: вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.



Q7: Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой



Q8: Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.



Q9: Что такое условия оплаты?

A: TT, Paypal, Western Union, торговая гарантия Alibaba и аккредитив приемлемы. 30 процентов T/T заранее, 70 процентов баланса перед отправкой.



Q10: Какие услуги предлагает компания?

О: у нас есть профессиональная команда инженеров, которая может спроектировать и разработать пресс-форму для удовлетворения различных требований заказчика.

У нас также есть команда продаж, чтобы предложить хороший сервис от предпродажи до послепродажного обслуживания.





Этот продукт обычно настраивается.
Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предлагать решения в соответствии с потребностями клиентов.
Пожалуйста, нажмите на кнопку ниже, чтобы отправить нам информацию, и наш торговый персонал свяжется с вами, чтобы предоставить вам проектные чертежи



Вот примеры наших клиентов для справки

Вьетнамские клиенты

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
Re:82 устанавливает компактную подстанцию
Элемент- Нет.	Список технических данных	Единица	Требуется (в 3000 m	Предлагаемые данные
	Требования к системным данным
1.05.10	Многожильный медный провод для заземления
	Производитель	-
	Материал	-	медь
	Поперечное сечение	мм2	>50
	Длина	m	>40
1.05.11	Заземляющие стержни
	Производитель	-
	Тип	-
	Материя!	-
	Длина	m
	Секций на стержень	шт
1.6	Компактные подстанции (вариант 1)
	Производитель	-		фэнъюань
	Тип	-		На открытом воздухе
	Общий класс защиты для полной подстанции	-	ИП 44	ИП 44
	Материал корпуса	-		ГИ
	Габаритные размеры (Ш х Д х В)
	для S/S с трансформатором 1x50 кВА	мм/мм/мм		3000x1850x2150
	■ для S/S с трансформатором 1x100 кВА	мм/мм/мм		3000x1850x2150
	для S/S с трансформатором 1x160 кВА	мм/мм/мм		3000x1850x2150
	• для S/S с трансформатором 1x250 кВА	мм/мм/мм		3000x1850x2150
	Общий вес
	■ для S/S с трансформатором 1x50 кВА	кг		1000кг.
	■ для S/S с трансформатором 1x100 кВА	кг		1000кг.
	■ для S/S с трансформатором 1x160 кВА	кг		1000кг.
	■ для S/S с трансформатором 1x250 кВА	кг		1000кг.
1.6.1	Распределительное оборудование 20 кВ
	Производитель	-		Канал / Эквивалент
	Тип	-		Внутренний RMU
	Номинальное напряжение	кВ	20	20
	Максимальное рабочее напряжение	кВ	24	24
	Номинальный ток	A	400	400
	Номинальный кратковременный ток	кА	16	16
	Выдерживаемое напряжение промышленной частоты	кВ	50	50
	Номинальное импульсное выдерживаемое напряжение (пиковое значение)	k-^пик	125	125
	Изолирующая среда		SF6/воздух	SF6/воздух
	Класс защиты		lP4x	lP4x
	Номинальный ток предохранителя (для шкафа трансформатора)
	для трансформатора 50 кВА	A		200
	для трансформатора 100 кВА	A		200
	для трансформатора 160 кВА	A		200
	для трансформатора 250 кВА	A		200
	Размеры распределительного устройства	мм/мм/мм		Должны быть представлены во время подробной Engg.
1.6.2	0Распределительный щит,4 кВ			Канал / Эквивалент
	Производитель	-
	Тип	-		В помещении
	Номинальное напряжение	кВ	0.6/1	0.6
	Испытательное напряжение	кВ	2.5	2.5
	Номинальный ток шины
	для трансформатора 50 кВА	A		72.16
	для трансформатора 100 кВА	A		144.33
	для трансформатора 160 кВА	A		230.94
	для трансформатора 250 кВА	A		360.84
	Материал шинопровода	-	медь	медь
	Номинальный ток короткого замыкания	кА	16	16
	Класс защиты		IP4x	IP4x



ЕСЛИ НУЖНА ПОДРОБНАЯ ИНФОРМАЦИЯ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ
