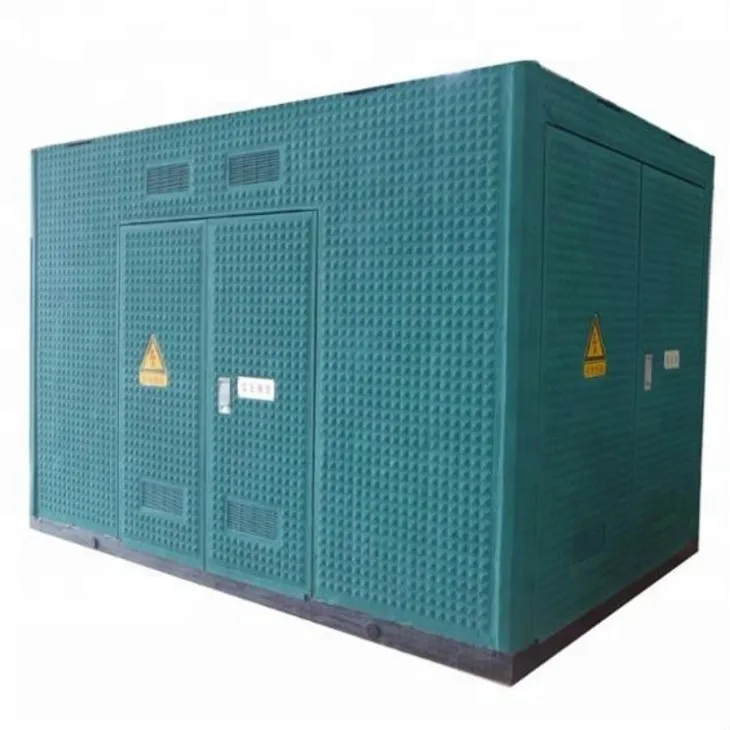

A. Функция и характеристики блочной подстанции

Подстанция коробчатого типа относится к наружному распределительному устройству, в котором распределительные устройства высокого и низкого напряжения и трансформаторы устанавливаются вместе в закрытой коробке. Основная функция заключается в обеспечении необходимой электрической энергией для пользователей высокого или низкого напряжения. Он имеет следующие характеристики:

1. Небольшой размер. Установка подстанции коробчатого типа может сэкономить более двух третей земельной площади по сравнению со строительством подстанции того же размера.

2. Гибкие методы комбинирования. Структура коробчатых подстанций относительно компактна, каждая коробка образует независимую систему, что делает метод комбинирования гибким и вариативным. Пользователь может свободно комбинировать некоторые режимы в соответствии с реальной ситуацией, чтобы удовлетворить потребности разных мест.

3. Красивый внешний вид, легко сочетающийся с окружающей средой. Корпус коробки может быть окрашен в разные цвета в зависимости от места установки, что упрощает согласование с окружающей средой. Он особенно подходит для густонаселенных районов, таких как городские жилые кварталы, вокзалы, порты, аэропорты, парки, зеленые зоны и т. д. Его можно использовать как стационарную или мобильную подстанцию.

4. Низкие инвестиции и короткий цикл строительства. Подстанции коробчатого типа сокращают инвестиции на 40-50% по сравнению с обычными подстанциями того же масштаба, а цикл строительства и монтажа может быть значительно сокращен. В то же время ежедневная нагрузка по обслуживанию коробчатой ​​подстанции также относительно невелика.

Б. Типы коробчатых подстанций

1. Тип сборки

Установите полный комплект высоковольтных и низковольтных устройств и трансформаторов в металлические ящики, а в распределительных устройствах высокого и низкого напряжения оставьте рабочие коридоры. Этот тип коробчатого трансформатора имеет большой объем и редко используется в настоящее время.

2. Тип комбинированного устройства

Вместо того, чтобы использовать существующий полный комплект устройств, высоковольтное и низковольтное электрооборудование управления и защиты упаковываются непосредственно в коробку, образуя единое целое. Конструкция считается необслуживаемой, без операционных коридоров и небольшой коробки, также известной как коробчатые трансформаторы европейского типа или обычные коробчатые трансформаторы.

3. Один тип телосложения

Упростите высоковольтные устройства управления и защиты, а также поместите высоковольтные и низковольтные распределительные устройства и основной корпус трансформатора в масляный бак трансформатора вместе, чтобы сформировать цельный, меньший по размеру, близкий к масляному трансформатору трансформатора. той же мощности, что составляет 1/3 от европейского коробчатого трансформатора. Также известен как коробчатый трансформатор в американском стиле или компактный коробчатый трансформатор.

C. Структура коробчатой ​​подстанции

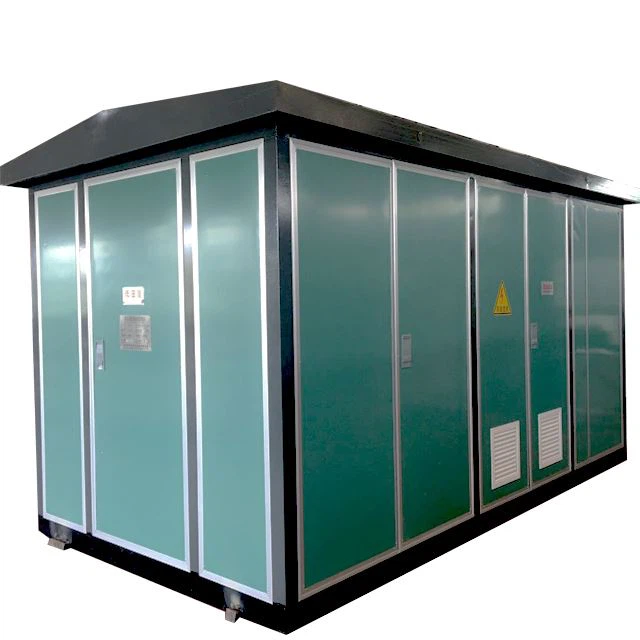

1. Структура коробчатого трансформатора в европейском стиле.

(1) В Китае обычно используются подстанции коробчатого типа в европейском стиле, состоящие из трех частей, каждая из которых состоит из одной комнаты, образуя структуру «му» или «штырь». Обычно используемые модели включают ZBW и XWB. Поперечное сечение и электрические схемы показаны на рисунке GYPD00102003-1. Камера высокого напряжения коробчатого трансформатора европейского типа представляет собой кольцевую сеть, двухлинейный или терминальный выключатель нагрузки с небольшим объемом и совместимостью со шкафом кольцевой сети. Принятие безопасной и надежной компактной конструкции с комплексной функцией блокировки от неправильной работы, высокой надежностью и удобством эксплуатации и обслуживания. В высоковольтном оборудовании обычно используется комбинация выключателя нагрузки и предохранителя. Взрыватель оснащен ударником. После того, как предохранитель перегорит, ударник нажмет на механизм разблокировки, и трехфазный выключатель нагрузки одновременно разомкнется, чтобы избежать срабатывания потери фазы. В то же время, если используется электрический привод, может быть реализована функция автоматизации распределения. Кабельный отвод 10 кВ кольцевой структуры сети оборудован индикатором замыкания на землю и датчиком нулевой последовательности. Трансформаторы могут быть масляного или сухого типа, с проводкой Д, УН11. Учитывая неблагоприятный отвод тепла, можно использовать естественную вентиляцию или верхнюю принудительную вентиляцию. Помещение низкого напряжения оснащено счетчиками и компенсацией реактивной мощности, а вторичная цепь и количество отходящих линий могут быть спроектированы в соответствии с потребностями пользователя для удовлетворения различных потребностей. Внешняя оболочка изготовлена ​​из стального листа или листового сплава с двухслойным верхним покрытием и хорошей изоляцией. Внешний вид и цвет можно согласовать с окружающей средой. Камера высокого напряжения, камера трансформатора и камера низкого напряжения разделены перегородками на независимые отсеки. Для контроля и обслуживания в каждом отсеке установлены осветительные приборы, а выключатель освещения управляется дверью.

2. Структура коробчатого трансформатора в американском стиле.

(1) Коробчатый трансформатор американского типа использует высоковольтный выключатель и трансформатор в одном масляном баке. Распространенные модели коробчатых трансформаторов американского типа включают ZB1336, GE и COOPER. Конструкция и проводка показаны на рисунках GYPD00102003-2 и GYPD00102003-3.

Коробчатый трансформатор американского типа имеет полностью герметичную и полностью изолированную конструкцию с высокой безопасностью, которую можно использовать для кольцевых сетей и терминалов. Высокое напряжение контролируется трехфазным четырехпозиционным переключателем нагрузки масла Т-типа или V-типа, как показано на рисунках GYPD00202002-04 и GYPD00202002-05.

2) Трансформатор оснащен резервным предохранителем, соединенным последовательно с вставным предохранителем для обеспечения защиты. Резервный предохранитель устанавливается внутри коробки и срабатывает только при наличии внутреннего замыкания фазы в трансформаторе коробки, используемом для защиты высоковольтной линии. Плавкий предохранитель срабатывает при коротком замыкании или перегрузке на вторичной стороне.

Высоковольтный кабель подключается к рукаву с хорошими изоляционными характеристиками, который соединяется с угловой кабельной вилкой для герметизации токоведущей части. Угловая кабельная вилка представляет собой полностью экранированную изолированную вилку, которую можно полностью нагружать и отсоединять, что эквивалентно выключателю нагрузки. Структура показана на рисунке GYPD00102003-6, но если он подключен к точке короткого замыкания, необходимо заменить угловую вилку и муфту.

D.Эксплуатация блочной подстанции

1. Подстанция коробчатого типа должна быть размещена на относительно высоком месте, а не в низинах, чтобы дождевая вода не попала в коробку и не повлияла на работу оборудования. При заливке бетонных площадок следует оставлять зазоры со стороны высокого и низкого напряжения, чтобы облегчить ввод и вывод кабелей. При раскопках фундамента, если встречается земля, образованная скоплением мусора или агрессивной почвы, ее необходимо выкопать до твердого грунта, затем засыпать грунтом хорошего качества и уплотнить, а затем заполнить тремя слоями грунта или гравия для обеспечения устойчивости. фундамента.

2. Заземление и нейтраль подстанции коробчатого типа имеют общую сеть заземления. В заземляющей сетке обычно используется метод забивания заземляющих свай по четырем углам фундамента, а затем их соединения в единое целое. Между коробчатой ​​подстанцией и заземляющей сеткой должно быть два надежных соединения. После работы заземляющее соединение следует регулярно проверять, чтобы убедиться, что оно не ослаблено и не подвержено коррозии. Регулярно измеряйте сопротивление заземления, не превышающее 4 Ом.

3. Коробчатая подстанция в основном использует охлаждение с естественной циркуляцией воздуха. Поэтому вокруг нее не должен скапливаться мусор, особенно дверь трансформаторной. Вентиляционные отверстия жалюзи также следует регулярно снимать, чтобы оборудование не превышало максимально допустимую температуру.

После срабатывания низковольтного автоматического выключателя необходимо определить причину, прежде чем можно будет передать питание, чтобы предотвратить распространение аварии.

5. Высоковольтная камера подстанции коробчатого типа должна быть оснащена молниезащитными разрядниками из оксида цинка, а способ установки должен быть удобным для проверки и замены.

6. Необходимо регулярно осматривать и обслуживать такое оборудование, как кольцевые сетевые выключатели, трансформаторы, грозозащитные разрядники и т. д., своевременно выявлять и устранять дефекты, регулярно проводить профилактические испытания изоляции. При снятии с производства более чем на 3 месяца и повторном вводе в эксплуатацию необходимо провести полную профилактическую проверку проекта.

7. Для замены высоковольтного предохранителя без отключающей способности трансформатор должен быть выключен, механическая блокировка должна быть должным образом отключена во время работы, и должен использоваться изолированный рабочий стержень.

8. Все входящие и исходящие кабельные отверстия подстанции коробчатого типа должны быть герметизированы, чтобы предотвратить проникновение мелких животных и причинение несчастных случаев.

9. Должен иметь предупреждающий знак «Опасно высокое напряжение» и шильдик электрооборудования.
