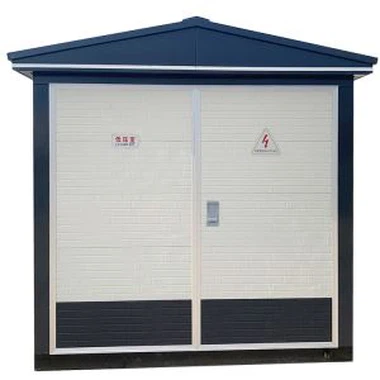

Сборная распределительная компактная подстанция

Сборная распределительная компактная подстанция

Доступны сборные распределительные компактные подстанции европейского или американского типа. 12кВ, 15кВ, 24кВ, 36кВ.

НН, оснащенное высоковольтным RMU, может быть дополнительно установлено вместе с компенсатором реактивной мощности или фильтром гармоник.

Подстанция типа «умный ящик»:

Сборная подстанция коробчатого-типа — одно из самых экономичных, удобных, эффективных и новейших электрораспределительных устройств. Собрать распределительное устройство высокого-напряжения 12 кВ (15 кВ, 24 кВ, 36 кВ дополнительно); Трансформатор и распределительное устройство низкого-напряжения собраны вместе, являются передвижными и собираются на заводе.

Сборные подстанции коробчатого-типа (далее - коробчатые подстанции) имеют множество преимуществ, таких как: комплектация, небольшой размер, небольшая занимаемая площадь, доступ к центру нагрузки, улучшенное качество электроэнергии, снижение потерь в цепи, сокращение времени подачи электроэнергии, гибкое расположение, адаптируемость к установке. Они имеют такие преимущества, как удобная сборка, надежная работа, низкие инвестиции и быстрые результаты. Он широко используется в городских электрораспределительных системах, в высотных-зданиях, жилых районах, парках и автомагистралях, а также на нефтяных месторождениях, промышленных и горнодобывающих предприятиях, а также в зонах временного строительства. Продукты соответствуют GB/T17467-1998.<, DL/T537-1993 <<6-35KV box substation ordering technical standards>>и другие стандарты.

В Китае обычно используются подстанции коробчатого типа европейского типа, состоящие из трех частей, каждая из которых состоит из одной комнаты, образуя структуру «му» или «штырь». Обычно используемые модели включают ZBW и XWB. Камера высокого напряжения блочного трансформатора европейского типа представляет собой кольцевую сеть, двухлинейный или терминальный выключатель нагрузки небольшого объема и совместимости со шкафом кольцевой сети. Безопасная и надежная компактная конструкция с комплексной функцией блокировки от неправильной эксплуатации, высокая надежность и удобство эксплуатации и обслуживания. В оборудовании высокого напряжения обычно используется комбинация выключателя нагрузки и предохранителя. Взрыватель оснащен ударным механизмом. После того, как предохранитель перегорит, ударник нажмет на механизм разблокировки, и трехфазный выключатель нагрузки одновременно разомкнется, чтобы избежать потери фазы. В то же время, если используется электрический привод, можно реализовать функцию автоматизации распределения. Кабельный вывод 10 кВ кольцевой сетевой структуры оборудован индикатором замыкания на землю и датчиком нулевой последовательности. Трансформаторы могут быть масляными или сухими, с проводкой D, yn11. Учитывая неблагоприятное тепловыделение, можно использовать естественную вентиляцию или верхнюю принудительную вентиляцию. Помещение низкого-напряжения оснащено устройствами измерения и компенсации реактивной мощности, а вторичная цепь и количество исходящих линий могут быть спроектированы в соответствии с потребностями пользователя для удовлетворения различных потребностей. Внешняя оболочка изготовлена ​​из стальной пластины или пластины из сплава с двухслойной верхней крышкой и хорошей изоляцией. Внешний вид и цвет можно согласовать с окружающей средой. Камера высокого-напряжения, камера трансформатора и камера низкого-напряжения разделены перегородками на независимые отсеки. Для контроля и обслуживания в каждом отсеке установлены осветительные приборы, а выключатель освещения управляется дверью.

Эксплуатация коробчатой ​​подстанции

1. Подстанцию ​​коробчатого типа следует размещать на относительно высоком месте, а не в низине, чтобы предотвратить попадание дождевой воды в коробку и влияние на работу оборудования. При заливке бетонных площадок со стороны высокого и низкого напряжения следует оставлять зазоры для облегчения прокладки кабелей внутрь и наружу. При раскопках фундамента, если вы обнаружите землю, образовавшуюся в результате скопления мусора или коррозийной почвы, ее необходимо выкопать до твердого грунта, затем засыпать почвой хорошего качества и уплотнить, а затем заполнить тремя слоями почвы или гравия, чтобы обеспечить устойчивость фундамента.

2. Заземление и нейтраль подстанции коробчатого типа имеют общую сеть заземления. Сетка заземления обычно использует метод забивания заземляющих свай по четырем углам фундамента, а затем соединения их в одно целое. Между подстанцией коробчатого типа и заземляющей сеткой должно быть два надежных соединения. После эксплуатации необходимо регулярно проверять заземляющее соединение, чтобы убедиться, что оно не ослабло и не подверглось коррозии. Регулярно измеряйте сопротивление заземления, не превышающее 4 Ом.

3. Подстанции коробчатого типа в основном используют охлаждение с естественной циркуляцией воздуха. Поэтому вокруг него не следует скапливать мусор, особенно возле двери трансформаторной. Вентиляционные отверстия жалюзи также следует регулярно удалять, чтобы гарантировать, что температура оборудования не превышает максимально допустимую.

После срабатывания низковольтного выключателя необходимо определить причину до подачи питания, чтобы предотвратить дальнейшее развитие аварии.

5. Камера высокого-напряжения подстанции коробчатого типа должна быть оборудована молниеотводами из оксида цинка, а способ установки должен быть удобным для проверки и замены.

6. Такое оборудование, как выключатели кольцевой сети, трансформаторы, грозовые разрядники и т. д. в помещении с высоким-напряжением, следует регулярно проверять и обслуживать, дефекты следует обнаруживать и устранять своевременно, а также регулярно проводить профилактические испытания изоляции. В случае прекращения эксплуатации более чем на 3 месяца и повторного ввода в эксплуатацию необходимо провести полное профилактическое испытание проекта.

7. Для замены высоковольтного предохранителя, не имеющего отключающей способности, трансформатор должен быть выключен, механическая блокировка должна быть должным образом разблокирована во время работы, а также необходимо использовать изолированный рабочий стержень.

8. Все входящие и отходящие кабельные отверстия подстанции коробчатого типа должны быть герметизированы, чтобы предотвратить попадание мелких животных и возникновение несчастных случаев.

9. Должен иметь предупреждающий знак «опасность высокого напряжения» и паспортный номер электрооборудования.

Конфигурация стороны высокого-напряжения блочного трансформатора

(1) Коробчатый трансформатор делится на тип клемм и тип кольцевой сети в зависимости от метода первичной проводки на стороне высокого-напряжения. Коробочный трансформатор клеммного типа не требует дополнительной проводки: если сторона высокого-напряжения имеет один выход в несколько выходов или несколько выходов в один (чаще всего один выход в два или три выхода, или выход два в один или два выхода), его можно рассматривать как коробчатый трансформатор типа кольцевой сети.

(2) Коробчатые трансформаторы европейского типа имеют конфигурацию автоматического выключателя на стороне высокого-напряжения, а также комбинацию предохранителей выключателя нагрузки. Учитывая стоимость боксовых трансформаторов, для боксовых трансформаторов мощностью не более 800 кВ·А и невысокими требованиями к конфигурации защиты со стороны высокого-напряжения часто применяется последняя.

(3) Высоковольтные выключатели нагрузки-, сконфигурированные в блочных трансформаторах европейского типа, в основном представляют собой выключатели нагрузки на основе гексафторида серы FLN-12.

(4) Номинальный ток расплава высоковольтного предохранителя для защиты выбирается по следующей формуле:

Irr=KIgmax

В формуле Irr - номинальный ток расплава, А; Коэффициент K -, обычно принимаемый равным 1,3:

Igmax - Номинальный ток на стороне высокого-напряжения трансформатора.

(5) С точки зрения безопасности эксплуатации и технического обслуживания конфигурация блочных трансформаторов европейского типа на стороне высокого-напряжения должна соответствовать следующим требованиям.

① Когда выключатель нагрузки отключен, имеется заземляющее устройство для обеспечения безопасности обслуживания.

② Выключатель нагрузки и разъединитель обеспечивают взаимную блокировку для обеспечения безопасной работы.

Условия окружающей среды:

Высота: 1000м и ниже.
Температура окружающей среды: - 25 ~ +40 C.

Скорость ветра: не более 35м/с.
Относительная влажность: не более 90% (+25 С).
Сейсмическое горизонтальное ускорение: не более 0,4 м/с, вертикальное ускорение: не более 0,2 м/с.
Место использования: не должно быть проводящих, пыльных, опасных, коррозийных, легковоспламеняющихся и взрывоопасных материалов, вредных для металлов и изоляторов.

Функции:

1) Меньшая занимаемая площадь
2) Фирма и надежность
3) Легко перемещать, красиво и практично.
4) Его стоимость низкая, а период установки короткий.

Основные технические характеристики:

О нас:

Компания Henan Fengyuan Power Technology Co., Ltd. была основана в 2010 году с уставным капиталом в 20 миллионов юаней, основными фондами в 50 миллионов юаней, более чем 200 сотрудниками и годовой производительностью почти 100 миллионов юаней. Это профессиональный производитель масляных-погружных трансформаторов, сухих-трансформаторов, распределительных устройств высокого и низкого напряжения, компактных подстанций коробчатого-типа и вакуумных выключателей.

Наша продукция прошла квалификационные испытания системы управления качеством продукции ISO9001, системы экологического менеджмента ISO14001, системы управления охраной труда и техники безопасности OHSAS18001 и Национального центра контроля и надзора за качеством. У нас есть патенты и сертификация CCC.

Приветствуем ваш приезд и инструкции, все сотрудники Power Technology ждут вашего визита.

ЗАВОДСКАЯ МАСТЕРСКАЯ

Сертификация:

Фото продукта:

ВЫСТАВКА

УПАКОВКА И ДОСТАВКА

Наш сервис:

1. Мы являемся фабрикой, наша цель - «безопасность прежде всего, качество-ориентация, клиент прежде всего», мы стремимся создать хорошую репутацию и предоставлять добросовестные услуги. Поверьте, мы можем стать вашим поставщиком качества.

2. Заинтересованные стороны, пожалуйста, свяжитесь с нами. Мы онлайн 24 часа.

Часто задаваемые вопросы

В5: доступен ли OEM/ODM?

А: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукцию в соответствии с чертежами или требованиями клиентов.

В6: вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100% профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также контролировать качество продукции на 100%.

В7: Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в зависимости от вашего количества или упаковки.

В8: Как насчет проверки?

О: у нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механический срок службы.

В9: Каковы условия оплаты?

О: TT, Paypal, Western Union, Alibaba trade Assurance и аккредитив принимаются. 30% T/T заранее, остаток 70% перед отправкой.

Q10: Какие услуги предлагает компания?

О: у нас есть профессиональная команда инженеров, которая может спроектировать и разработать форму для удовлетворения различных требований клиентов.

У нас также есть отдел продаж, который предлагает хорошее обслуживание от пред-продажи до-послепродажи.

Этот продукт обычно изготавливается по индивидуальному заказу.

Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предоставлять решения в соответствии с потребностями клиентов.

Пожалуйста, свяжитесь с нашим торговым персоналом для получения проектных чертежей.
