Ячейка среднего-коммутатора, главный кольцевой блок и распределительное устройство высокого напряжения
May 17, 2021
средний-шкаф переключателя, главный кольцевой блок и распределительное устройство высокого напряжения
В оборудовании для передачи и распределения электроэнергии часто используется такое оборудование для распределения электроэнергии, как распределительные шкафы средней-установки, кольцевой главный блок и распределительное устройство высокого напряжения. Так в чем же разница между ними?
Короче говоря, шкаф-монтируемый по центру называется бронированным съемным распределительным устройством-металлического-закрытого корпуса. Он имеет трех-структуру. Верхний уровень — это шина и аппаратное помещение (отдельно друг от друга), средний уровень — помещение выключателя, нижний слой — кабельное. комната. Поскольку автоматический выключатель расположен посередине, его называют бронированным съемным средним-металлическим-закрытым распределительным устройством или для краткости средним-шкафом.
Главный кольцевой блок представляет собой группу высоковольтных распределительных устройств, установленных в стальном металлическом шкафу или выполненных в виде блока питания кольцевой сети интервального монтажа. Электрооборудование относится к шкафу распределительного устройства высокого-напряжения. Его основная часть оснащена выключателем нагрузки и предохранителем. Он имеет такие преимущества, как простая конструкция, небольшой размер, низкая цена, улучшенные параметры и производительность источника питания, а также безопасность источника питания. Это шкаф распределения нагрузки (в том числе комбинированных электроприборов) в системе среднего напряжения.
Разница между распределительным шкафом средней-установки и основным кольцевым блоком:
1. С различными корпусами, распределительными шкафами среднего-типа с ручной тележкой (съемными), такими как высоковольтный распределительный шкаф KYN28-12 (GZS1), основной кольцевой блок представляет собой фиксированный распределительный шкаф;
2. Выключатели различаются: в главном блоке кольца обычно используются выключатели нагрузки, а в шкафу среднего-выключателя обычно используются автоматические выключатели;

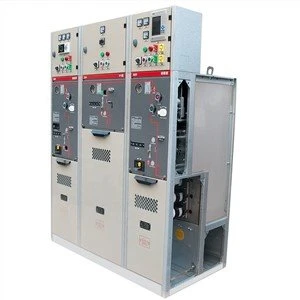

3. Для различных целей средний-шкаф переключателя обычно представляет собой так называемый-шкаф KYN28, высоковольтный распределительный шкаф с ручной тележкой, который обычно используется для защиты заднего-трансформатора или других высоковольтных-нагрузок. Кольцевой основной блок в основном используется для распределения электроэнергии высокого-напряжения, разделяя один или два источника питания высокого-напряжения на несколько розеток высокого-напряжения; Ячейка переключателя средней-установки в основном используется для защиты нагрузки высокого-напряжения. Основной кольцевой блок имеет две формы: воздушную изоляцию и полностью закрытый надувной шкаф. В воздушной изоляции используются обычные элегазовые выключатели нагрузки для подключения к комплекту систем через медные шины. Полностью закрытый надувной шкаф имеет специальные соединительные устройства в дополнение к линиям ввода и вывода электроэнергии, и шкаф подключается к шкафу. Затем в полной газовой полости она заполняется элегазом SF6.
В зависимости от конструкции распределительные устройства высокого напряжения можно разделить на стационарные и съемные.
В стационарных распределительных шкафах в основном представлены серии KGN и XGN. Съемный распределительный шкаф в основном включает серию KYN; в съемном распределительном шкафу нет разъединителя, поскольку автоматический выключатель может образовать точку отключения после перемещения, поэтому разъединитель не требуется.
Распределительное устройство высокого напряжения подразделяется на шкаф ввода, шкаф присоединения, шкаф трансформатора напряжения, шкаф конденсаторов высокого напряжения (тип GR-1), шкаф учета электрической энергии (серия PJ), шкаф кольцевой сети высокого напряжения (тип HXGN) и т.д. в соответствии с их функциями.
Другими словами, распределительный шкаф средней-группы и главный кольцевой блок представляют собой лишь одно из распределительных устройств высокого напряжения, а все распределительные шкафы высокого напряжения в целом можно назвать распределительными устройствами высокого напряжения.
