В чем разница между трансформаторами сухого типа и масляными трансформаторами

Цена на сухую трансформацию выше, чем на масляную.

Что касается объема, объем масла большого объема должен быть больше сухого объема.

В сложных зданиях (подвалы, средние этажи, кровли и т.п.) и помещениях с большим количеством людей требуются сухие трансформаторы. Гидравлические преобразователи частоты используются на дискретных подстанциях.

В подстанциях коробчатого типа обычно используются подстанции коробчатого типа. Для временного использования электроэнергии вне помещений обычно используются гидравлические преобразователи частоты.

При строительстве трансформаторы сухого и масляного типа следует выбирать в соответствии с размером строительной площадки. Если площадка относительно большая, можно выбрать трансформаторы масляного типа, а когда площадка относительно узкая, можно выбрать трансформаторы сухого типа.

Климат в этом регионе относительно влажный и душный, что делает его склонным к маслянистым изменениям. Если используется сухое состояние, необходимо оборудовать устройство принудительного воздушного охлаждения.

1. Внешний вид

На упаковке трансформаторов сухого типа видны непосредственно железный сердечник и обмотка, в то время как у трансформаторов масляного типа видна только внешняя оболочка;

2. Различные формы проволоки

Трансформаторов сухого типа с втулками из силиконовой резины больше, а трансформаторов масляного типа с керамическими втулками меньше;

3. Различные емкости и напряжения

Трансформаторы сухого типа, обычно используемые для распределения электроэнергии, имеют мощность 1600 кВА, напряжение ниже 10 кВ, а некоторые могут достигать уровня напряжения 35 кВ; Преобразователь давления масла может достигать максимальной производительности и максимального напряжения; В настоящее время на строящихся в Китае испытательных линиях сверхвысокого напряжения напряжением 1000 кВ неизбежно присутствуют масляные трансформаторы.

4. Различные свойства изоляции и рассеивания тепла

Как правило, в трансформаторах сухого типа используется полимерная изоляция, основанная на естественном воздушном охлаждении. В корпусах большой емкости для охлаждения используются вентиляторы. Однако трансформаторы масляного типа полагаются на изоляционное масло для изоляции, которое циркулирует внутри трансформатора для рассеивания тепла от тепла, выделяемого катушкой, к радиатору (ребрам) трансформатора.

5. Место использования

Трансформаторы сухого типа часто используются в местах с требованиями «пожаро- и взрывобезопасности», а также часто используются в крупных зданиях и высотных зданиях; Масляные трансформаторы, с другой стороны, могут вызвать пожар из-за утечки масла или утечки масла после аварии и часто используются на открытом воздухе, что требует раскопок «аварийных масляных бассейнов» в дикой природе.

6. Несущая способность

Обычно сухие трансформаторы должны работать в пределах номинальной мощности, тогда как масляные трансформаторы предпочитают мощность перегрузок.

7. Различные расходы

Для трансформаторов одинаковой мощности стоимость приобретения трансформаторов сухого типа выше, чем у трансформаторов масляного типа.

Модели сухих трансформаторов обычно бывают трех видов: SC, SCR, без эпоксидной смолы и SG.

Различия между масляными и сухими трансформаторами

Конечно, все они имеют одну общую черту: они оба имеют железный сердечник в качестве магнитной цепи и катушки. Однако самая большая разница заключается в «сухом» и «масляном» типах. То есть охлаждающая среда, используемая этими двумя, отличается. В первом используется трансформаторное масло (конечно, есть и другие масла, например Oil), а во втором используется воздух или другие газы, такие как SF6. Масляный трансформатор должен поместить устройство, состоящее из железного сердечника и катушки, в масляный бак, заполненный трансформаторным маслом. Тип сухого преобразования обычно использует эпоксидную смолу для обмотки железного сердечника и катушки, а также существует тип катушки без обмотки. Катушка покрыта специальной изоляционной бумагой и слоем специальной изолирующей краски, которая может предотвратить воздействие влаги на катушку или катушку. С точки зрения производства и использования текущий уровень напряжения сухого трансформатора составляет всего 35 кВ с меньшей мощностью по сравнению с масляным трансформатором, примерно 2500 кВА. А потому, что процесс изготовления сухих трансформаторов более сложен и затратен, чем масляных трансформаторов того же уровня напряжения и мощности. Таким образом, с точки зрения количества, текущий объем нефти все еще увеличивается. Однако из-за того, что он сухой, экологически чистый, огнестойкий и ударопрочный, он часто используется в местах, требующих высоких температур, таких как отели, офисные здания и высотные здания. Для обычных пользователей трансформаторов этого достаточно. Благодаря отличной огнестойкости сухие преобразователи могут быть установлены в зоне центра нагрузки, чтобы уменьшить потери напряжения и потери мощности. Однако трансформаторы сухого типа дороги, громоздки, устойчивы к влаге и пыли, имеют значительный шум.

Трансформация масла постепенная и может быть разобрана с помощью сухой трансформации, что удобно при транспортировке и обслуживании. Не требует основания для установки и не имеет протечек. Его преимущества относительно легко определить по внешнему виду; фото пример

Самая большая разница между масляными трансформаторами и трансформаторами сухого типа заключается в наличии «масла». Поскольку масло является жидким, масляные трансформаторы должны иметь внешнюю крышку, содержащую трансформаторное масло, и катушка не должна быть видна снаружи. Благодаря отсутствию масла трансформаторы сухого типа не требуют использования кожуха и могут непосредственно наблюдать за обмотками трансформатора; Еще одна особенность заключается в том, что в верхней части погружного трансформатора имеется расширительный бачок для хранения трансформаторного масла. В настоящее время в новом погружном трансформаторе есть трансформаторы без маслорасширителя;

Чтобы облегчить отвод тепла, масляный трансформатор спроектирован с радиатором снаружи, как и радиатор. Однако трансформаторы сухого типа не имеют этого радиатора, а используют вентилятор под катушкой трансформатора для отвода тепла, что в чем-то похоже на внутренние блоки в бытовых кондиционерах.

В связи с требованиями противопожарной защиты масляные трансформаторы обычно устанавливаются на отдельной подстанции или на открытом воздухе, а трансформаторы сухого типа должны устанавливаться в помещении, как правило, в низковольтном распределительном помещении и параллельно с низковольтными распределительными шкафами.

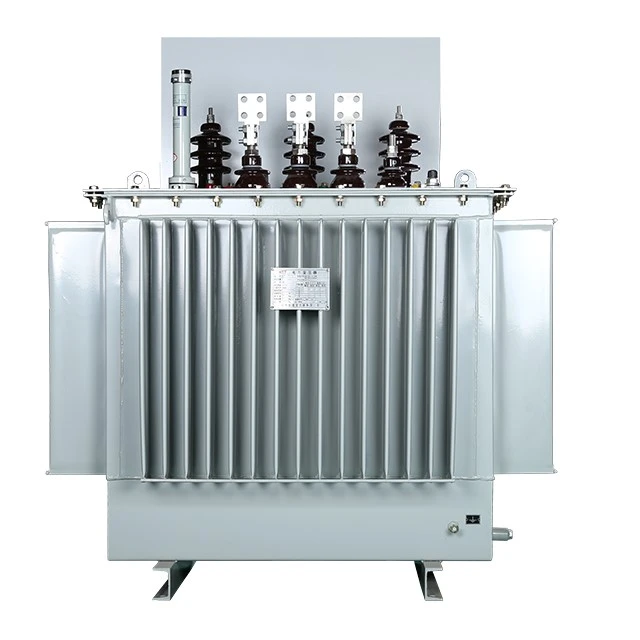

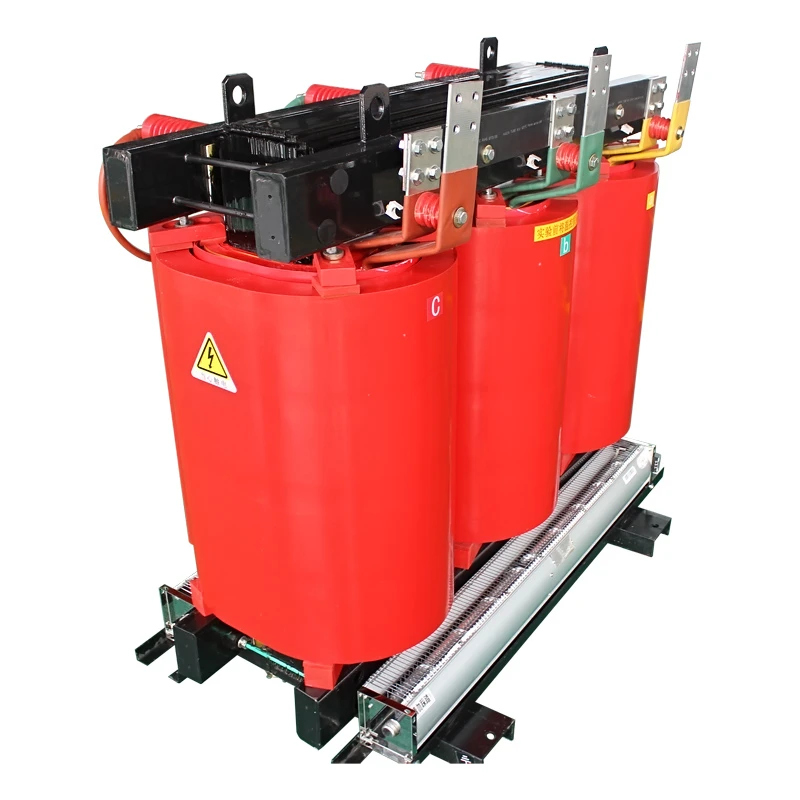

ФОТО ПРОДУКТА
