25/0.4KV СУХОЙ силовой распределительный трансформатор

25/0.4KV СУХОЙ силовой распределительный трансформатор

Трансформаторы сухого типа относятся к трансформаторам, у которых железные сердечники и обмотки не погружены в изоляционное масло. Они широко используются в жилых кварталах, высокотехнологичных центрах, фабриках и шахтах, аэропортах, вокзалах, школах и других местах. Эта серия сухих трансформаторов используется для прямого снижения напряжения электрической сети 35 кВ до 400 В для распределения электропитания для пользователей. и опускает этап передачи и преобразования 10 кВ, что значительно снижает эксплуатационные расходы и затраты на инженерное строительство многоуровневых проектов подстанций и имеет значительные социальные преимущества. За счет оптимизации структуры высоковольтной катушки улучшаются распределения напряжения и емкости между слоями, что значительно повышает ударопрочность изделий, выдерживающих атмосферное перенапряжение и рабочее перенапряжение, а также улучшает распределение электрического поля. и дополнительно уменьшает объем частичного разряда продукта.

Отправить запрос

Описание

Наш трехфазный трансформатор сухого типа с эпоксидной смолой соответствует стандарту IEC726, GB/T10228-1997, отличается малыми потерями, компактностью и легкостью, низким уровнем шума, влагонепроницаемостью, высокой механической прочностью. , огнестойкость, сильная перегрузочная способность и низкое качество частичного разряда. Они применимы к системам передачи и распределения электроэнергии, особенно в центрах большой нагрузки и в местах с особыми требованиями к противопожарной защите.

Сухой трансформатор Тип	Литая смола
Стандарты производства	МЭК, АНСИ, ГБ
Номинальная емкость	До 25 МВА
Номинальное напряжение	До 36кВ
Фазы	Однофазный или трехфазный
Нажатие	С ответвлениями или переключателем ответвлений под нагрузкой
Частота	50 Гц или 60 Гц
Векторные группы	Dy, Yy, Yd в стандартной комплектации. Другое по запросу
Класс изоляции	Согласно IEC 60085, класс F или класс H
Тип охлаждения	AN (природный воздух), AF, AFWF по запросу
Скорость IP	IP00 до IP54
Класс окружающей среды	E2
Класс окружающей среды	C2
Огнеупорный класс	F1

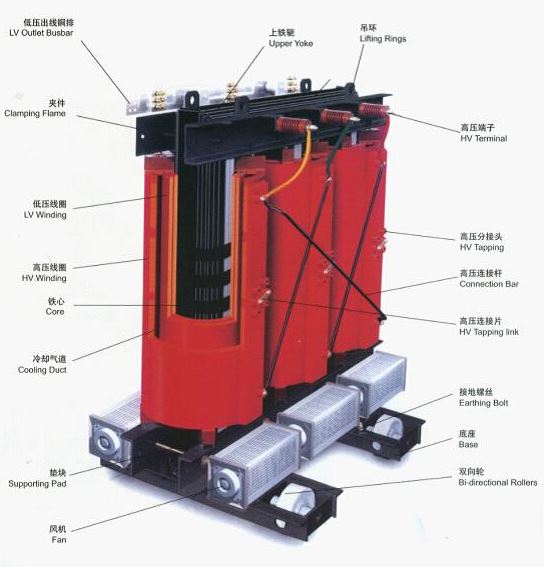

Наши сухие трансформаторы серии SC(B), литые из эпоксидной смолы, автоматически отливаются в вакууме с тонкими изолирующими лентами.

Сердечник изготовлен из высокопроницаемого ориентированного по зерну силиконового листа и залит импортной эпоксидной смолой.

Катушка армирована стекловолокном и отлита под вакуумом с наполнителем из эпоксидной смолы. Он имеет хорошие механические свойства, не имеет трещин и внутренних пузырей, имеет низкий уровень местных разрядов, высокую надежность и длительный срок службы.

Высоковольтные и низковольтные системы отлиты под вакуумом, поэтому катушка не будет впитывать влагу, зажимы сердечника подвергнуты антикоррозионной обработке, и она может работать при высоких температурах или других тяжелых условиях.

Условия труда:

Нет.	Условия		Единицы	Значения параметров
1	Номинальное напряжение		кВ	10
2	Самое высокое рабочее напряжение		кВ	12
3	Режим заземления нейтральной точки системы			раскопан
4	Номинальная частота		Гц	50
5	Уровень загрязнения			d(Ⅲ)
6	Уровень тока короткого замыкания в системе (сторона высокого напряжения)		кА	20
7	Температура окружающей среды	Максимальная дневная температура	степень	40
		Минимальная дневная температура	степень	-25
		Максимальная суточная разница температур	K	25
		Средняя температура самого жаркого месяца	степень	30
		Максимальная среднегодовая температура	степень	20
8	Влажность	Средняя дневная относительная влажность	процент	Меньше или равно 95
8	Влажность	Среднемесячная относительная влажность	процент	Меньше или равно 90
9	Высота		m	Меньше или равно 1000
10	Интенсивность солнечного излучения		Вт/см2	0.1
11	Максимальная толщина обледенения		мм	20
12	Максимальная средняя скорость ветра: выдержка в хороших условиях в течение 10 мин на высоте 10 м от земли		m/s	35
13	Сейсмостойкость	Горизонтальное ускорение земли	m/s2	2
13	Сейсмостойкость	Коэффициент безопасности 3, так как резонансные циклы		Больше или равно 1,67
14	Место установки			В помещении
Примечание 1: Значения температуры в таблице должны быть скорректированы соответствующим образом, если самая низкая температура окружающей среды выше -25 градусов. Примечание 2: Диаграмма степени загрязнения должна быть предоставлена, если степень загрязнения IV.

dry type transformer (5)

dry type transformer (7)

dry type transformer (8)

dry type transformer

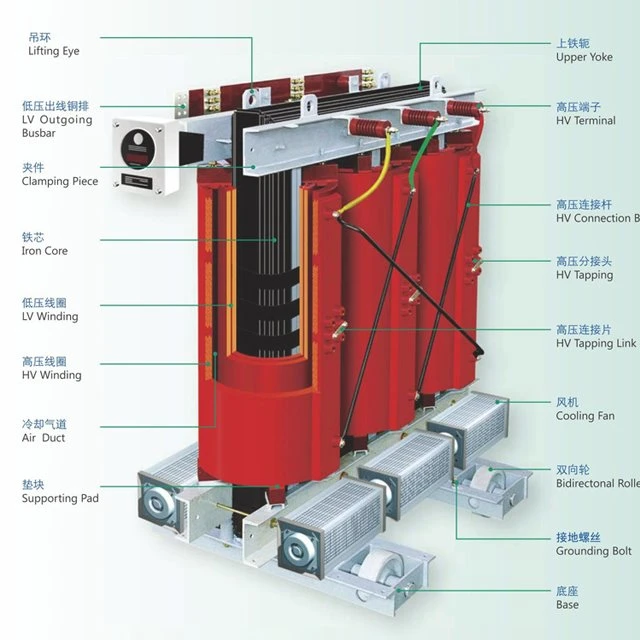

(3)

ЦЕХ

СЕРТИФИКАТ

CQC

ВЫСТАВКА

ОБЗОР КОМПАНИИ

Часто задаваемые вопросы

Q5 : Доступен ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.

Q6 : Вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.

Q7 : Можно ли договориться о цене?

A: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой

Q8 :Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.

Q9 :Что такое условия оплаты?

A: T.T, ПайПал, Вестерн Юнион, Торговая гарантия Alibabaи аккредитив приемлемый. 30 процентов T/T заранее,70 процентовостаток перед отправкой.
