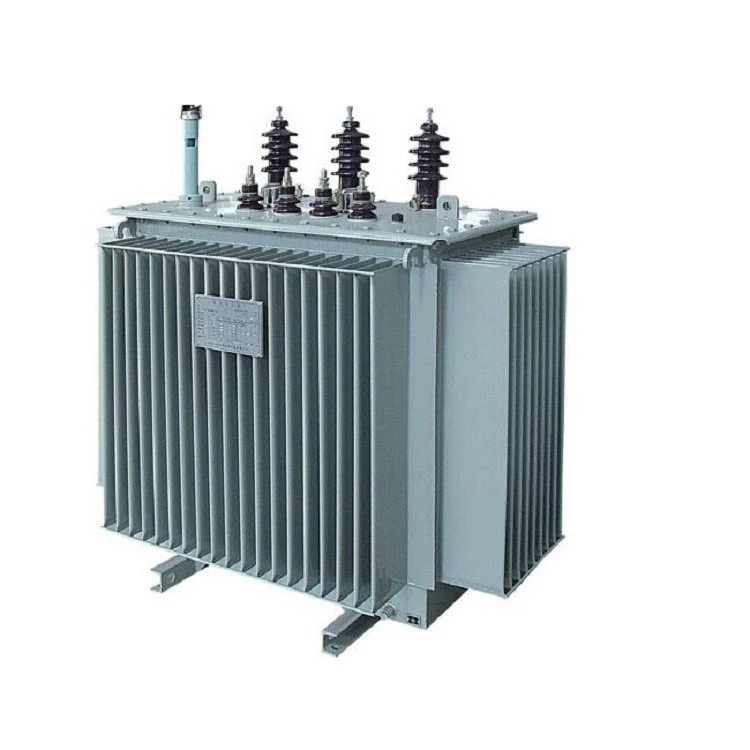

Трансформатор высокого напряжения

Трансформатор высокого напряжения

1. Что такое масляный трансформатор?

Масляный трансформатор, также известный как масляный трансформатор, представляет собой трансформаторное устройство, в котором используется масляное охлаждение для снижения температуры трансформатора. В отличие от сухих трансформаторов, основной корпус масляного трансформатора установлен в сварном стальном масляном баке, заполненном изоляционным маслом. Когда масляный трансформатор работает, тепло катушки и железного сердечника сначала преобразуется в изолирующее масло, а затем в охлаждающую среду. В зависимости от мощности его можно разделить на погружной трансформатор естественного охлаждения и погружной трансформатор принудительного воздушного охлаждения.

2. Структура и принцип работы масляных трансформаторов.

Масляные трансформаторы конструктивно аналогичны трансформаторам. Это один из типов трансформаторов, классифицируемых по форме изоляции железного сердечника. Таким образом, он имеет узнаваемые особенности масляных катушек, которые могут уменьшить тепловую карту внутреннего оборудования.

Основные компоненты масляного типа состоят из магнитных сердечников, обмоток и втулок. Магнитный сердечник обеспечивает путь для магнитного потока. Обмотка создает магнитное поле, состоящее из проводящей катушки, намотанной на железный сердечник и изолированной картонным барьером и экранирующим слоем. Толщина слоя изоляции обмоток увеличивается с ростом напряжения. Ввод соединяет обмотку трансформатора с подстанцией.

Трансформаторы масляного типа используются для распределения электроэнергии или подстанций. Их сердечник и катушки погружены в масло, которое может охлаждать и изолировать. Масло циркулирует по трубкам змеевика и вокруг компонентов змеевика и железного сердечника посредством конвекции. Масло охлаждается снаружи топливным баком при низких номинальных значениях и с помощью радиатора с воздушным-охлаждением при высоких номинальных значениях.

3, Типы масляных трансформаторов

Существует два основных типа масляных трансформаторов: однофазный-трансформатор и трех-фазный трансформатор.

A. Однофазный масляный трансформатор

B. Трех-фазный масляный трансформатор

4. Цель использования масляных трансформаторов

Трансформаторы масляного типа можно устанавливать на земле, основании или столбе для использования на открытом воздухе. Они обеспечивают эффективную работу в различных приложениях, включая сети передачи и распределения, производство возобновляемой энергии и малую промышленность.

Масляный трансформатор имеет огромную мощность, поэтому он позволит сэкономить много электроэнергии, минимизировать потери энергии, сэкономить энергию и снизить затраты пользователей. Мало того, масло в машине может также охлаждать внутренние сердечники проводов, тем самым повышая долговечность и электрические характеристики трансформаторного оборудования.

5. Меры предосторожности при использовании масляных-трансформаторов.

1. В масляных трансформаторах для работы используется масло, поэтому качество масла существенно влияет на срок службы и безопасность трансформатора.

2. Во время использования необходимо регулярно проверять и обслуживать систему трансформатора, чтобы обеспечить нормальную и безопасную работу машины. В противном случае велик риск возникновения проблем и крайней опасности.

3. Отходы, образующиеся при переработке нефти, загрязняют окружающую среду и влияют на жизнь окружающих людей. Поэтому важна также постепенная утилизация отходов.

Особенность:

Трансформатор, производимый нашей компанией, имеет новый тип изоляционной конструкции, которая повышает сопротивление короткого-замыкания; железный сердечник изготовлен из высококачественной-холоднокатаной-листовой кремнистой стали. Обмотка высокого-напряжения изготовлена ​​из высококачественной-бескислородной-медной проволоки и имеет многослойную цилиндрическую структуру. Все прочные детали обработаны специальной пропиткой против-расшатывания.

Продукт обладает характеристиками высокой эффективности и низкого потребления, что позволяет значительно сэкономить на потреблении и эксплуатационных расходах.

Качественные материалы:

1) Выберите бескислородную-медную проволоку с низким удельным сопротивлением и пройдите ряд дополнительных обработок поверхности, чтобы сделать ее более гладкой, без заусенцев и острых углов, чтобы уменьшить потери нагрузки трансформатора и повысить надежность электрических характеристик.

2) Выбирайте пластины из-качественной кремнистой стали. При повышении уровня производительности использование пластин из кремнистой стали с меньшими единичными потерями может снизить потери трансформатора на холостом ходу.

3) Выбирайте качественные-изоляционные детали из ламинированного дерева, которые никогда не сломаются, даже под действием тока короткого-замыкания провода не сдвинутся.

4) Трансформаторное масло отбирать после глубокой фильтрации. Низкое содержание воды, газа и примесей делает работу трансформатора более надежной.

5) Выбирайте высококачественные-резиновые уплотнительные материалы, чтобы эффективно предотвратить старение и предотвратить утечку.

6) Все сырье прошло проверку качества, а все производители сырья прошли строгую проверку в соответствии с национальным стандартом ISO9000.

Нормальные условия использования трансформатора:

Высота не превышает 1000м;

Температура окружающей среды:

Максимальная температура + 40 градуса

Средняя температура самого жаркого месяца — +30 градуса.

Максимальная среднегодовая температура + 20 градуса

Минимальная температура наружного воздуха -25 градусов.

Перевод: Transfo H61 20KV 160 кВА B2

H61 Трансформатор 15(20)кВ 160кВА B2

Трех-распределительный трансформатор среднего/низкого напряжения с обмотками среднего и низкого напряжения в медной обмотке мощностью P=160кВА

Соответствие -: стандарт NFC 52 100 - 52 112 и 52 113 или его эквивалент по существу.

- Естественное охлаждение: ОНАН

- Регулировка напряжения среднего напряжения: выключением +/- 5% в пяти (5) положениях

- Тип: в сообщении H61.

- Номинальная мощность: 160 кВА.

- Номинальное первичное напряжение: 20 000 В ± 5 %.

- Вторичное напряжение: 410 В без-нагрузки между фазами / 240 В между фазой и нейтралью.

- Частота: 50 Гц.

- Напряжение короткого-замыкания: 4 %

- Нет-потери нагрузки не более 300 Вт.

- Потери нагрузки не более 2000 Вт.

- Соединение: Dyn11 с выходной нейтралью

- Переходники среднего и низкого напряжения: из фарфора

Изображение продукта

ОБЗОР КОМПАНИИ

Fengyuan Power является производителем распределительного оборудования высокого, среднего и низкого напряжения. Продукция включает в себя распределительные шкафы высокого и низкого напряжения, сухие-трансформаторы, вакуумные выключатели внутреннего и наружного применения, трансформаторы, распределительные шкафы с воздушной изоляцией, газонаполненные кольцевые сетевые шкафы, сборные подстанции и многие другие продукты, предоставляя пользователям системные и сервисные решения. Номинальное напряжение продукта составляет 0,4–40,5 кВ, а номинальный ток – 630–4000 А. Технические показатели различных продуктов соответствуют национальным стандартам и отраслевым стандартам.

ВЫСТАВКА

Упаковка и доставка

Сертификаты:

Этот продукт обычно изготавливается по индивидуальному заказу.

Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предоставлять решения в соответствии с потребностями клиентов.

Пожалуйста, свяжитесь с нашим торговым персоналом для получения проектных чертежей.

Вот примеры наших клиентов для вашей справки

Клиент Того

Технический паспорт N степени 1-A: Трансформатор H61 20кВ/400В, 100 кВА

ЕСЛИ НУЖНО БОЛЬШЕ ПОДРОБНОСТИ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ
