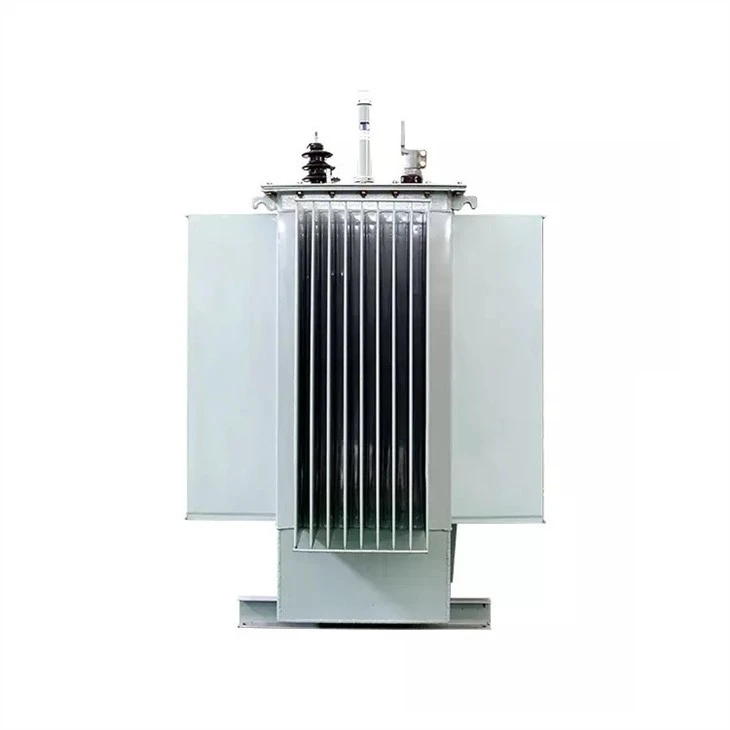

Трансформатор с масляным охлаждением
Трансформатор с масляным охлаждением, производимый нашей компанией, использует новый тип изоляционной структуры, которая улучшает способность противостоять короткому замыканию. Железный сердечник изготовлен из высококачественной холоднокатаной листовой кремнистой стали. Все высоковольтные обмотки выполнены из высококачественной бескислородной меди...
Описание
Трансформатор с масляным охлаждением, производимый нашей компанией, использует новый тип изоляционной структуры, которая улучшает способность противостоять короткому замыканию. Железный сердечник изготовлен из высококачественной холоднокатаной листовой кремнистой стали. Все высоковольтные обмотки выполнены из высококачественных проводов из бескислородной меди и имеют многослойную цилиндрическую структуру. Все твердые детали имеют специальную обработку против расшатывания.
Тип: Открытый.
Нормальные условия использования: Высота над уровнем моря ниже 1000 м.
Температура окружающей среды: максимальная температура плюс 40 градусов, минимальная температура -25 градусов.
Относительная влажность воздуха: меньше или равна 90 процентам (плюс 25 градусов).
Место установки: отсутствие агрессивного газа, отсутствие очевидной грязи.
Технические характеристики
| ВН: 11/10.5/10/6,6/6,3/6 НВ: 0,4/0,415 | ||||||
| Вместимость | Группа подключения | Потери холостого хода Вт | Потери под нагрузкой Вт | Процент тока холостого хода | Полное сопротивление короткого замыкания в процентах | |
| Y-соединение | D-соединение | |||||
| 30 | Yyn0 Dyn11 Yzn11 | 100 | 600 | 630 | 1.5 | 4 |
| 50 | 130 | 870 | 910 | 1.3 | 4 | |
| 80 | 180 | 1250 | 1310 | 1.2 | 4 | |
| 100 | 200 | 1500 | 1580 | 1.1 | 4 | |
| 160 | 280 | 2200 | 2310 | 1 | 4 | |
| 200 | 340 | 2600 | 2730 | 1 | 4 | |
| 250 | 400 | 3050 | 3200 | 0.9 | 4 | |
| 315 | 480 | 3650 | 3830 | 0.9 | 4 | |
| 400 | 570 | 4300 | 4520 | 0.8 | 4 | |
| 500 | 680 | 5150 | 5410 | 0.8 | 4 | |
| 630 | Инь0 Дин11 | 810 | 6200 | 6200 | 0.6 | 4.5 |
| 800 | 980 | 7500 | 7500 | 0.6 | 4.5 | |
| 1000 | 1150 | 10300 | 10300 | 0.6 | 4.5 | |
| 1250 | 1360 | 12000 | 12000 | 0.5 | 4.5 | |
| 1600 | 1640 | 14500 | 14500 | 0.5 | 4.5 | |
| 2000 | 1940 | 18300 | 18300 | 0.4 | 5 | |
| 2500 | 2290 | 21200 | 21200 | 0.4 | 5 | |
