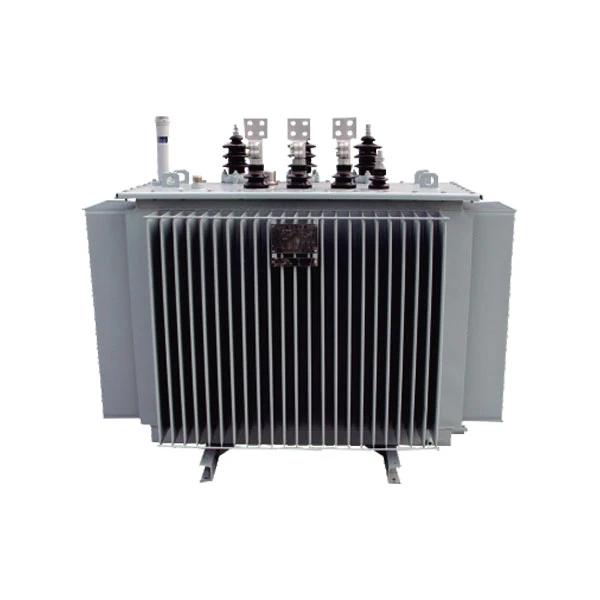

S11-M Нефть погруженный трансформатор питания

S11-M Нефть погруженный трансформатор питания:

Полностью запечатанный масляный трансформатор S11-M-30-2000/10 подходит для энергосистем с ac 50 Гц, с номинальным рабочим напряжением 10 кВ и ниже, как нефть, металлургия, химическая, текстильная промышленность, легкая промышленность и другие предприятия и места с трансформатором распределения тяжелой пыли.

Изготовление трансформатора соответствует IEC 60076 (или другим требованиям).

Магнитное ядро изготовлено из низкоутеревной, высокой проницаемости кристаллоориентированных стальных пластин, а секция шага имеет 45 "совместный шаг коленях сборки, и оснащен охлаждающим каналом.

Извилистые проводники изготовлены из 99,9% электролитической меди E-CU.

В зависимости от конструкции трансформатора, обмотки могут быть непрерывными или ступенчатыми дисками, или простыми или несколькими спиралями.

Особенности структуры:

1. Ядро железа

Ядро железа изготовлено из высокой проницаемости ферромагнитного зерноориентируемого холодного проката кремниевого стального листа. Ядро железа – это железное ядро в форме сердца, полностью косое совместное ламинированное железное ядро, колонна железного ядра – многоступенчатая круговая секция, а железное иго и железное ядро имеют равный участок.

2. Обмотка

Обмотка принимает гофрированный извилистый проход масла, нет процесса краски, и ужесточение ленты связывания; обмотки все концентрические катушки; высоковольтные обмотки имеют краны, соответствующие требованиям напряжения крана, и приводят к выключателю крана, который устанавливается на крышку коробки и потребности в напряжении крана могут быть изменены после отключения питания.

3 Полное защитное устройство

Трансформатор 30-2000 кВВ оснащен клапаном для высвобождения давления;

«Газовый ретранслятор с сигнализацией и трип-терминалами может быть установлен в соответствии с требованиями пользователя;

4. Измерительное устройство температуры масла

«Трансформатор оснащен трубчатой розеткой стеклянного термометра. Трубка розетка установлена на верхней части нефтяного бака и простирается в масло на 120±10 мм;

трансформатор 1000-2000 кВ, оснащенный наружным сигнальный термометр;

Транспорт
