Шаг структуры 33/0.4КВ катушки использования силы вверх по электрическому трансформатору

Использование мощности Тороидальная структура катушки 33/0.4KV повышает электрический трансформатор

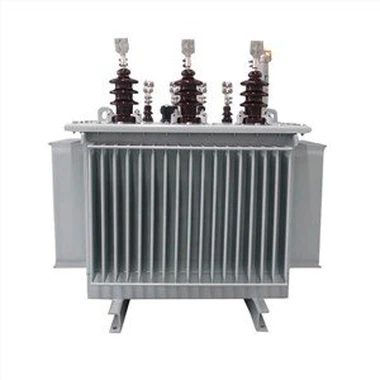

Масляные распределительные трансформаторы являются одним из важных устройств в системах электроснабжения и распределения промышленных и горнодобывающих предприятий и гражданских зданий. Они снижают напряжение сети 10 (6) кВ или 35 кВ до напряжения шины 230/400 В, используемого пользователями. Этот продукт подходит для переменного тока 50 (60) Гц, трехфазной максимальной паспортной мощности 2500 кВА (однофазной максимальной паспортной мощности 833 кВА, однофазный трансформатор обычно не рекомендуется) и может использоваться в помещении (на открытом воздухе). Когда мощность составляет 315 кВА или меньше, его можно установить на опоре. Температура окружающей среды не выше 40 градусов, не ниже -25 градусов, максимальная среднесуточная температура 30 градусов, максимальная среднегодовая температура 20 градусов, относительная влажность не более 90 процентов (окружающая среда температура 25 градусов), высота над уровнем моря не должна превышать 1000 м. Если он не соответствует вышеуказанным условиям использования, необходимо внести соответствующие корректировки квоты в соответствии с соответствующими положениями GB6450-86.

история развития

Трансформаторное масло представляет собой жидкость на нефтяной основе, которая может воспламеняться и имеет экологические недостатки. Однако из-за отличных характеристик и низкой цены трансформаторного масла подавляющее большинство силовых трансформаторов по-прежнему используют трансформаторное масло в качестве изоляционной и охлаждающей среды.

В конце 19 века трансформаторы начали использовать трансформаторное масло в качестве изоляции и охлаждающей среды, что привело к появлению масляных трансформаторов. В дополнение к обильному естественному хранению и низким ценам, трансформаторное масло получило широкое распространение благодаря своим следующим характеристикам.

1) При использовании в сочетании с волокнистыми материалами изоляционные характеристики хорошие, что может уменьшить изоляционное расстояние и снизить затраты.

2) Трансформаторное масло имеет низкую вязкость и хорошие характеристики теплопередачи.

3) Он может эффективно защитить железный сердечник и обмотку от влияния влаги в воздухе.

4) Защитить изоляционную бумагу и картон от действия кислорода, уменьшить старение изоляционных материалов и продлить срок службы трансформаторов.

За исключением некоторых трансформаторов малого и среднего размера и газовых трансформаторов специального назначения, подавляющее большинство крупных и средних трансформаторов по-прежнему используют трансформаторное масло в качестве охлаждающей и изоляционной среды.

Изоляция трансформаторов, пропитанная трансформаторным маслом, имеет класс нагревостойкости А и температуру длительной эксплуатации 105 град.

классификация

Фазовая дифференциация

Его можно разделить на трехфазные трансформаторы и однофазные трансформаторы. В трехфазных энергосистемах обычно используются трехфазные трансформаторы. Когда мощность слишком велика и ограничена условиями транспортировки, три однофазных трансформатора также могут использоваться в трехфазных энергосистемах для формирования групп трансформаторов.

Дифференциация обмотки

Его можно разделить на трансформаторы с двойной обмоткой и трансформаторы с тройной обмоткой. Обычно трансформаторы представляют собой двухобмоточные трансформаторы, которые имеют две обмотки на железном сердечнике, одна из которых является исходной обмоткой, а другая - вторичной обмоткой. Трехобмоточный трансформатор — это трансформатор большей мощности (более 5600 кВА), используемый для соединения трех линий электропередачи разного напряжения. В особых случаях существуют также трансформаторы Satons, в которых используется большее количество обмоток.

Структурная классификация

Его можно разделить на трансформаторы с сердечником и трансформаторы с кожухом. Если обмотка намотана на железный сердечник, это трансформатор с железным сердечником; Если железный сердечник обернут вокруг периферии обмотки, это трансформатор с железной оболочкой. Они лишь немного отличаются по структуре и не имеют принципиальной разницы. Все силовые трансформаторы имеют железный сердечник.

Трансформатор в основном состоит из железного сердечника, обмотки, масляного бака, расширителя, изолирующей втулки, переключателя ответвлений и газового реле.

1. Железный сердечник

Железный сердечник является частью магнитной цепи трансформатора. Во время работы возникают потери на гистерезис и потери на вихревые токи для выделения тепла. Для снижения тепловых потерь и уменьшения объема и веса железный сердечник состоит из холоднокатаных листов кремнистой стали с ориентированным зерном и высоким коэффициентом магнитной проводимости менее 0,35 мм. По расположению обмотки в железном сердечнике различают два типа: стержневой и оболочковый.

В трансформаторах большой мощности, чтобы гарантировать, что тепло, выделяемое из-за потери железного сердечника, может быть полностью отведено изоляционным маслом во время циркуляции, для достижения хорошего охлаждающего эффекта в железном сердечнике часто устанавливаются охлаждающие масляные каналы. .

2. Обмотка

Обмотка и железный сердечник являются основными компонентами трансформатора. Из-за сопротивления самой обмотки или контактного сопротивления в местах соединений из закона Джоуля известно, что выделяется тепло. Поэтому обмотка не может длительное время пропускать ток выше номинального. Кроме того, при прохождении тока короткого замыкания на обмотке будет создаваться значительная электромагнитная сила, которая повредит трансформатор. Существует два основных типа обмоток: концентрические и перекрывающиеся.

Основными неисправностями обмоток трансформатора являются межвитковые короткие замыкания и короткие замыкания на корпус. Межвитковые короткие замыкания в основном вызываются старением изоляции, либо механическими повреждениями изоляции при перегрузках трансформатора и при коротких замыканиях. Когда уровень масла внутри трансформатора падает, из-за чего обмотка обнажает уровень масла, также могут возникать межвитковые короткие замыкания; Кроме того, при сквозном коротком замыкании из-за действия перегрузки по току обмотка деформируется, вызывая механические повреждения изоляции, а также вызывая межвитковые замыкания. При межвитковом замыкании ток внутри обмотки короткого замыкания может превышать номинальное значение, но ток всей обмотки не может превышать номинального значения. В этом случае сработает газовая защита, а в тяжелых случаях сработает и устройство дифференциальной защиты. Причиной короткого замыкания на корпус также является старение изоляции, наличие влаги в масле, падение уровня масла, удары молнии и перенапряжения в процессе эксплуатации. Кроме того, при сквозном КЗ деформация обмотки из-за перегрузки по току также может стать причиной короткого замыкания на корпус. Когда происходит короткое замыкание на корпус, это, как правило, действие газозащитного устройства и действие защиты заземления.

3. Топливный бак

Корпус (обмотка и железный сердечник) масляного трансформатора установлен в баке, заполненном трансформаторным маслом, который заварен стальными пластинами. Масляный бак средних и малых трансформаторов состоит из обечайки коробки и крышки коробки. Корпус трансформатора размещен внутри кожуха коробки, а крышку коробки можно открыть, чтобы снять корпус для обслуживания.

Классификация охлаждения изоляции

Его можно разделить на масляные трансформаторы и трансформаторы сухого типа. Для улучшения условий изоляции и охлаждения железный сердечник и обмотка трансформатора погружаются вместе в масляный бак, заполненный трансформаторным маслом. В особых ситуациях, таких как уличные фонари и шахтное освещение, также используются сухие трансформаторы.

Тип погружения в масло

1. Незакрытые масляные трансформаторы: в основном это продукты серии S8, S9, S10 и другие, широко используемые на промышленных и горнодобывающих предприятиях, в сельском хозяйстве и гражданских зданиях.

2. Закрытые масляные трансформаторы: в основном, включая S9, S9-M, S10-M и другие серии продуктов, обычно используемые в местах с высоким уровнем загрязнения нефтью и химическими веществами в нефтяной и химической промышленности.

3. Герметичные масляные трансформаторы: в основном доступны серии BS9, S9-, S10-, S11-MR, SH, SH12-M и другие серии продуктов, использоваться для распределения электроэнергии в различных местах, таких как промышленные и горнодобывающие предприятия, сельское хозяйство и гражданские здания.

Кроме того, существуют различные специальные трансформаторы для определенных целей. Например, высоковольтные трансформаторы для испытаний, трансформаторы для электропечей, трансформаторы для сварки и трансформаторы для тиристорных цепей, трансформаторы напряжения и трансформаторы тока для измерительных приборов.

Характеристики производительности

а. Обмотка низкого напряжения масляных трансформаторов обычно имеет цилиндрическую структуру с обмоткой из медной фольги, за исключением медных проводов малой емкости; Обмотка высокого напряжения имеет многослойную цилиндрическую структуру, обеспечивающую сбалансированное распределение ампер-витков, низкую магнитную утечку, высокую механическую прочность и высокую устойчивость к короткому замыканию.

б. Железный сердечник и обмотка имеют меры крепления, а крепежные детали, такие как высота и низковольтные провода устройства, оснащены самостопорящимися гайками, препятствующими ослаблению. Они имеют независимую структуру сердечника и могут выдерживать удары при транспортировке.

в. Катушка и железный сердечник сушатся в вакууме, а трансформаторное масло фильтруется и впрыскивается с использованием вакуумного процесса, чтобы свести к минимуму влажность внутри трансформатора.

д. В масляном баке используются гофрированные пластины, которые имеют функцию дыхания для компенсации изменения объема масла, вызванного изменениями температуры. Таким образом, этот продукт не имеет резервуара для хранения масла, что, очевидно, уменьшает высоту трансформатора.

е. За счет замены бака для хранения масла на гофрированные листы трансформаторное масло изолировано снаружи, эффективно предотвращая попадание кислорода и воды, что может привести к снижению характеристик изоляции.

ф. Основываясь на вышеуказанных пяти характеристиках, он гарантирует, что масляный трансформатор не требует замены масла во время нормальной работы, что значительно снижает затраты на техническое обслуживание трансформатора и продлевает срок его службы.

Ключевые точки выбора

Характер нагрузки

1) При наличии большого количества первичных или вторичных нагрузок целесообразно устанавливать два и более трансформатора. Когда один из трансформаторов отключен, мощность оставшихся трансформаторов может покрыть потребление электроэнергии первичными и вторичными нагрузками. 1. Вторичная нагрузка должна быть максимально сконцентрирована и не должна быть слишком рассеяна.

2) При большой сезонной нагрузке следует устанавливать специальные трансформаторы. Например, нагрузка на кондиционеры и морозильники в крупных гражданских зданиях, нагрузка на отопление электрообогревом.

3) При большой сосредоточенной нагрузке следует устанавливать специальные трансформаторы. Например, большое нагревательное оборудование, большие рентгеновские аппараты, электродуговые печи и т. д.

4) Когда нагрузка освещения велика или использование общего трансформатора для питания и освещения серьезно влияет на качество освещения и срок службы лампы, можно установить специальный трансформатор освещения. Как правило, питание и освещение имеют общий трансформатор.

Среда использования

В нормальных условиях среды могут быть выбраны масляные трансформаторы или трансформаторы сухого типа, такие как автономная или присоединенная электрическая подстанция для промышленных и горнодобывающих предприятий, сельского хозяйства и автономная электрическая подстанция для жилых районов. Трансформаторы, доступные для выбора, включают S8, S9, S10, SC (B) 9, SC (B) 10 и т. Д.

Температурная среда

① Поддерживать долговременную стабильность при температуре 220 градусов.

② Способен выдерживать кратковременную работу при температуре 350 градусов

③ Поддерживать стабильную работу в широком диапазоне температур и влажности.

④ При температуре 250 градусов он не будет плавиться, течь или поддерживать горение.

⑤ При температуре 750 градусов не выделяются токсичные или агрессивные газы.

Требования к установке

1. Фундаментная дорожка трансформатора должна быть горизонтальной, а маслорасширитель должен иметь уклон 1-1,5 процента.

2. Трансформаторы должны быть усилены.

3. Первичные и вторичные выводы трансформатора не должны нагружать проходной изолятор.

Корпус трансформатора жестко соединен с нейтральной точкой и заземляющим устройством, образуя троицу 800 кВА (установите газовое реле).

характеристика

преимущество

1. Трансформаторное масло обладает хорошей изоляцией и теплопроводностью, при этом трансформаторное масло дешево.

2. Он может решить проблему рассеивания тепла высокой мощности и изоляции высокого напряжения в трансформаторах.

недостаток

1. Трансформаторное масло легко воспламеняется и может загореться и взорваться при контакте с пламенем.

2. Трансформаторное масло вредно для здоровья человека

3. Трансформаторное масло необходимо регулярно проверять.

4. Герметизирующие характеристики масляных трансформаторов плохие и должны быть состарены, что приводит к серьезной утечке масла на рабочем месте, что влияет на безопасную работу оборудования, а также влияет на окружающую среду.

5. Уровень изоляции масляных трансформаторов низкий, они спроектированы и изготовлены в соответствии с классом изоляции А.

Технический параметр

Заливка: Transfo H61 20KV 160kVA B2

H61 Трансформатор 15(20)кВ 160кВА B2

Трехфазный распределительный трансформатор СН/НН с обмотками СН и НН в намотанной меди мощностью P=160кВА
- Соответствие: стандарту NFC 52 100 - 52 112 и 52 113 или эквивалентному по существу
- Естественное охлаждение: ОНАН
- Регулировка напряжения среднего напряжения: путем выключения плюс /- 5 процентов в пяти (5) положениях
- Тип: на пост H61
- Номинальная мощность: 160кВА
- Первичное номинальное напряжение: 20,000В ± 5 процентов
- Вторичное напряжение: 410 В без нагрузки между фазами / 240 В между фазой и нейтралью
- Частота: 50 Гц
- Напряжение короткого замыкания: 4 процента
- Потери без нагрузки меньше или равны 300 Вт
- Потери нагрузки меньше или равны 2000 Вт
- Соединение: Dyn11 с выходной нейтралью
- Переходы MV и LV: из фарфора





















Q5: доступны ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.



Q6: вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.



Q7: Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой



Q8: Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.



Q9: Что такое условия оплаты?

A: TT, Paypal, Western Union, торговая гарантия Alibaba и аккредитив приемлемы. 30 процентов T/T заранее, 70 процентов баланса перед отправкой.



Q10: Какие услуги предлагает компания?

О: у нас есть профессиональная команда инженеров, которая может спроектировать и разработать пресс-форму для удовлетворения различных требований заказчика.

У нас также есть команда продаж, чтобы предложить хороший сервис от предпродажи до послепродажного обслуживания.



Этот продукт обычно настраивается.
Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предлагать решения в соответствии с потребностями клиентов.
Пожалуйста, нажмите на кнопку ниже, чтобы отправить нам информацию, и наш торговый персонал свяжется с вами, чтобы предоставить вам проектные чертежи



Вот примеры наших клиентов для справки

российские клиенты

Технический паспорт N степени 2-A: Трансформатор H61 33 кВ/400В 160 кВА

ОБОЗНАЧЕНИЯ	ЕДИНИЦ S	КОНКРЕТНЫЕ ДАННЫЕ	ДАННЫЕ КАНДИДАТА
Создатель		Указать
Эталонный стандарт		МЭК 60076
Тип		Фаза
НДС		герметичный
Исполнение		Тропический
Диэлектрик		масло без ПХБ
Монтаж		На шесте
Рабочая температура окружающей среды	степень	45
Номинальная частота	Гц	50
Номинальная мощность	ква	160
Номинальное первичное напряжение	кв	33
Уровень изоляции, присвоенный начальной школе	кв	36
Количество ступеней в начальной школе		03
Вторичное напряжение	V	400/230
Диапазон регулировки напряжения на стороне М в порожнем состоянии	процент	±2.5
Связь		Yzn11
Напряжение короткого замыкания	процент	4 - 4.5
Нейтральный размер для одной загрузки	процент	100
Максимальные потери вакуума	W	230 – 460
Потери из-за максимальной нагрузки	W	1450 - 2350
Максимальная установившаяся температура масла	степень	55
Максимальная температура обмоток в установившемся режиме	степень	60
Материал обмотки		Электролитическая медь
Максимальный уровень шума	Дб	52
Удержание промышленной частоты 50 Гц, 1 мин.	кв	50 - 70
Стойкость к ударным волнам (1,2/50 мкс)	кв	125 - 170
Охлаждение		НА
Паспортная табличка		01
Заземление		01
Размеры Высота/ширина/глубина	мм х мм х мм	1200 X 1050 X 710
Общая масса трансформатора, включая масло	Кг	400
Масляная масса	Кг	90
КРАСКА
		Тропический и антикоррозийный
		Слои
		связующее
		Цвет
		Планы и технические схемы должны быть предоставлены.



ЕСЛИ НУЖНА ПОДРОБНАЯ ИНФОРМАЦИЯ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ
