Основной блок кольца распределения питания с полной защитой

Полная защита Основной блок кольца распределения питания



Распределительное устройство HXGN-12 переменного тока в металлическом корпусе с кольцом представляет собой новый продукт. Технические показатели продукта соответствуют стандартам IEC62271-200 и GB3906. Продукт характеризуется небольшим объемом, легким весом, гибкостью в эксплуатации, удобством обслуживания, стабильностью качества и надежностью, а также имеет отличные функции защиты от блокировки и степень защиты IP3X, поэтому он является идеальным продуктом для реконструкции сети. Продукт в основном применим к трехфазной сети переменного тока 50 Гц для приема и распределения энергии.

В основном применяется в проектах строительства и реконструкции городских электросетей. промышленные и горнодобывающие предприятия. высотные здания и объекты коммунального хозяйства. Для распределения электроэнергии. управления и защиты на электрооборудовании в виде блока питания шлейфа или оконечного оборудования. Он также может быть установлен на подстанции Preload.



Область применения

Кольцевой главный блок подходит для системы распределения электроэнергии 10 кВ, 50 Гц, широко используется в проектах строительства и реконструкции городских электросетей, промышленных и горнодобывающих предприятий, высотных зданий и общественных объектов, в качестве кольцевых блоков питания и оконечного оборудования, с функция распределения питания, управления и защиты электрооборудования. Также можно установить в коробку подстанции.

Этот кольцевой основной блок соответствует стандарту IEC420.<>, ГБ3906-91<<3 ~ 35kV AC metal enclosed switchgear >> .



Обычные условия работы

Температура окружающей среды: -15 градусов ~ плюс 40 градусов

Высота над уровнем моря: не выше 2500 м.

Относительная влажность : среднесуточная не превышает 95 % , среднемесячная не превышает 90 % , среднее давление водяного пара не превышает 2,2 кПа . Среднемесячное давление водяного пара не превышает 1,8 кПа.

Сейсмичность : Не более 8 градусов



В месте установки не должно быть явных загрязнений, взрывоопасных или агрессивных газов и пыли. Место установки не должно подвергаться сильным ударам.

Примечания: если не соответствуют вышеуказанным условиям GB3906, пользователь должен договориться с производителем.



Элемент	Единица	Данные
Номинальное напряжение	КВ	12
Номинальный ток	A	630,1250,1600,2000,2500,3150,4000
Номинальный ток короткого замыкания	КА	20,25,31.5,40,50,63
Номинальный пиковый выдерживаемый ток	КА	50,63,80,100,125,160
Кратковременный выдерживаемый ток (4 с)	КА	20,25,31.5,40,50,63
Изоляция: Частота питания/Молния	КВ	42/75
Класс защиты		IP4X
Дополнительные автоматические выключатели		ЗН63А(ВС1), ВД4, ВБП, ЭВ12 и т.д.
Рабочий механизм		пружинный механизм; Постоянный магнитный привод
Оперативное питание	V	ДК: 110 220; АС: 110 220
Габаритные размеры(Ширина*Глубина*Высота)	мм	800(650,1000)x1500(1700)x2300
Масса	КГ	800



К распространенным типам неисправностей в шкафу кольцевой сети относятся: неисправность перекрытия кабеля, разряд опорного изолятора и оголовка сваи, неисправность газовой камеры и т. д.

1. Неисправности ТТ и ТТ. Шкаф кольцевой сети с интерфейсом автоматизации распределения часто оснащается трансформаторами тока и трансформаторами тока для предоставления такой информации, как рабочее питание для коммутаторов и ток нагрузки, необходимый для автоматизации распределения.

2. Неисправность грозового разрядника: Некоторые грозозащитные разрядники в шкафу кольцевой сети вышли из строя или взорвались, что привело к короткому замыканию между фазами в кабельной комнате или разряду от кабельной головки к оболочке.

3. Ошибка перекрытия кабеля:

(1) В настоящее время метод фиксации кабеля представляет собой втулку, которая не может обеспечить прочную фиксацию. В процессе эксплуатации напряжения, создаваемые собственным весом, электроэнергией, внешними силами и т. д., будут передаваться от каждой фазы на муфту, в которой находится кабель внахлест. В тяжелых случаях это может привести к повреждению и утечке воздуха на втулке, что приведет к неисправностям.

(2) Снятие напряжения: перед фиксацией кабеля часто необходимо приложить внешнюю силу, чтобы скрутить кабель. После монтажа внутреннее напряжение, создаваемое кручением, постепенно снимается, и возникающий крутящий момент действует на втулку перекрытия троса.

(3) Изменение нагрузки: из-за изменения нагрузки, перенапряжения и т. д. температура кабельной головки увеличивается, и изоляционная втулка разрывается.

4. Неисправность разряда на изоляторе кабельной опоры и оголовке сваи. Опорный изолятор кабельной комнаты или оголовок сваи сборных шин могут подвергаться поверхностному разряду или даже разрушению из-за воздействия пыли, влажности и других сред.

5. Неисправность вторичной цепи: после того, как в системе произошло короткое замыкание, распределительное устройство не сработало нормально, что привело к длительному току короткого замыкания. Большой ток на вторичной обмотке трансформатора тока вызвал перегорание изоляции обмотки.

6. Неисправность защиты: Питание управления защитой подключено от вторичной обмотки трансформатора напряжения. Когда происходит короткое замыкание, вторичный ток короткого замыкания ТТ подает сигнал тревоги. Однако короткое замыкание вызывает значительное снижение напряжения в системе, что делает невозможным отключение выключателя нагрузки. Ток короткого замыкания продолжается до тех пор, пока не сработает высшая защита и не отключит питание.



ФОТО ПРОДУКТА

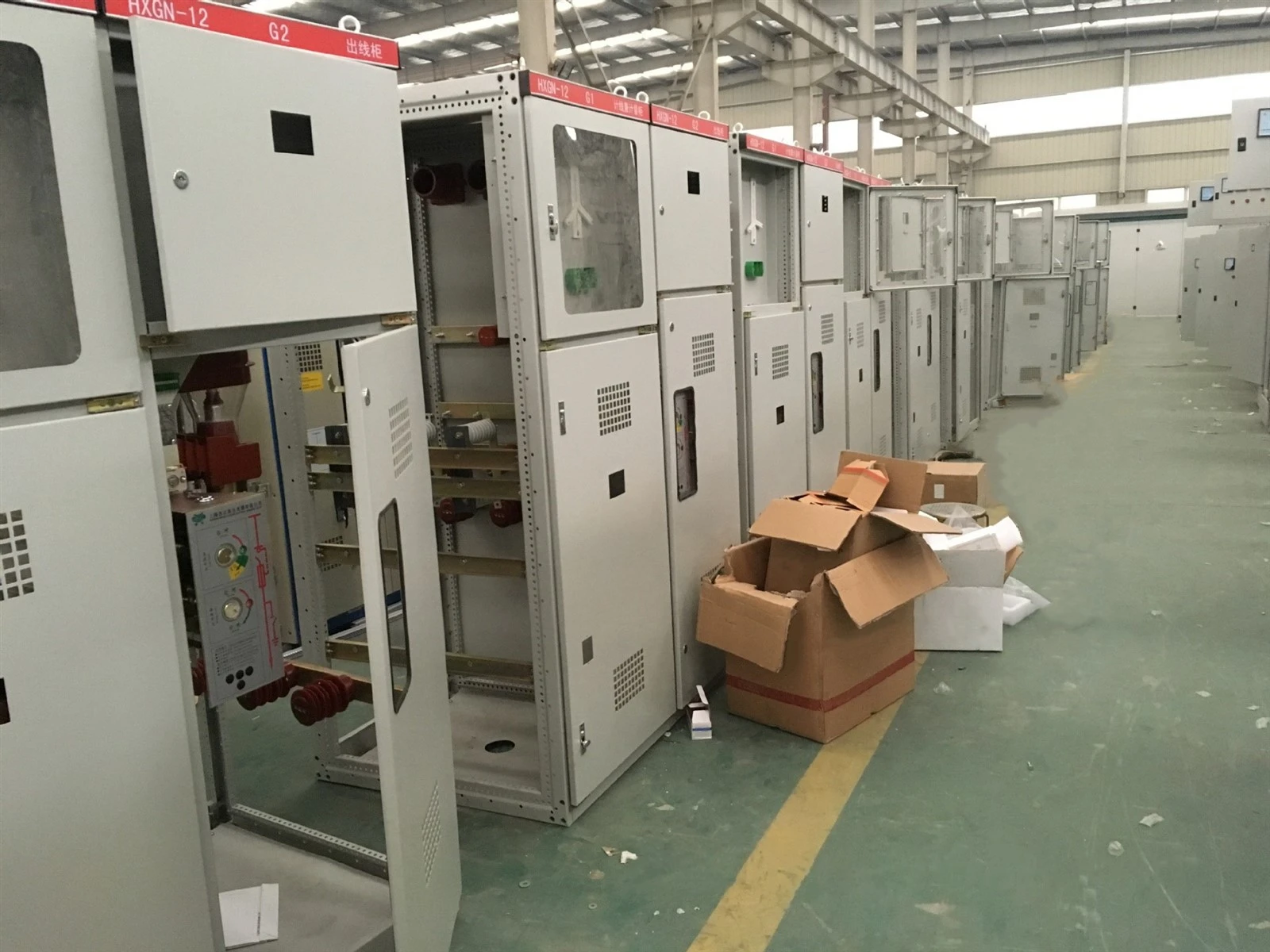

ЗАВОДСКАЯ МАСТЕРСКАЯ

Часто задаваемые вопросы

Q5: доступны ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.



Q6: вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.



Q7: Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой



Q8: Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.



Q9: Что такое условия оплаты?

A: TT, Paypal, Western Union, торговая гарантия Alibaba и аккредитив приемлемы. 30 процентов T/T заранее, 70 процентов баланса перед отправкой.



Q10: Какие услуги предлагает компания?

О: у нас есть профессиональная команда инженеров, которая может спроектировать и разработать пресс-форму для удовлетворения различных требований заказчика.

У нас также есть команда продаж, чтобы предложить хороший сервис от предпродажи до послепродажного обслуживания.



Этот продукт обычно настраивается.
Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предлагать решения в соответствии с потребностями клиентов.
Пожалуйста, свяжитесь с нашим персоналом по продажам, чтобы получить проектные чертежи



Вот примеры наших клиентов для справки

заказчик из узбекистана

Техническая спецификация
1.1 710-512-01-Главная подстанция МВС1
Вводное распределительное устройство A01 B01 2
№ Спецификация компонентов Кол-во в упаковке Производитель
1 ВКБ
HVX12-50-31-F 275 мм
Высота Меньше или равна 2000 м
Напряжение открытия DC220V
Замыкающее напряжение DC220V
Напряжение накопления энергии DC220V
Сет 1 Китай
2 VT JDZ-10 10KV/√3/0.1KV/√3 Набор 3 Китай
3 КТ
LZZBJ9-12 3000/1A 5P20 10ВА
5П20 5ВА 5Фс5 5ВА
Сет 3 Китай
4 Предохранитель высокого напряжения XRNP1-12 0.5A Шт. 3 Китай
5 Грозозащитный разрядник HY5WZ-17/50 Комплект 3 Китай
6 Интеллектуальная панель управления WY-9008A ПК 1 Китай
7 Индикатор короткого замыкания и замыкания на землю EKL-4-1 шт. 1 Китай
8 Многофункциональный электроинструмент PD666-3S3 380V 5A Шт. 1 Китай
9 Подавитель первичной гармоники LXQ-12KV Pc 1 Fengyuan
10 Заряженный дисплей DXN-12Q ПК 1 Китай
11 Контроллер температуры и влажности WY-CS-III шт. 1 Китай
12 Соединительный элемент JY-2 шт. 3 Китай
13 Соединительная коробка PJ1 шт. 1 Китай
14 Кронштейн измерительный Универсальный шт. 1 Китай
15 Лампа сигнальная ND16-22D/4 AC380V красная Шт. 1 CHNT
16 Лампа сигнальная ND16-22D/4 AC380V зеленая Шт. 1 CHNT
17 Лампа сигнальная ND16-22D/4 AC380V белая Шт. 1 CHNT
Миниатюрный автоматический выключатель на 18 перем. тока NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
Миниатюрный автоматический выключатель на 19 перем. тока NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
Миниатюрный автоматический выключатель на 20 пост. тока NB1Z-63 2P C6 Pc 1 Fengyuan
Миниатюрный автоматический выключатель на 21 перем. тока NB1-63/3P B2A 6kA(R) Pc 1 Китай
22 Универсальный испытательный терминал RURTK/S шт. 30 Китай
23 Универсальная клеммная колодка РУК 5Б шт. 18 Китай
24 Малая шина верхней части шкафа Ø 6, медный стержень, м 11 Fengyuan



ЕСЛИ НУЖНА ПОДРОБНАЯ ИНФОРМАЦИЯ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ
