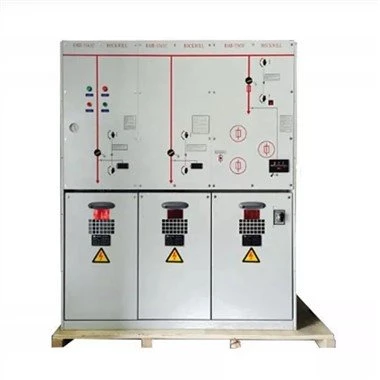

Распределительные коробки электропроводки SF6 33.6кВ

Элегазовый высоковольтный шкаф кольцевой сети с элегазовым наполнением широко используется в системах распределения электроэнергии 10 кВ/6 кВ и является лучшим выбором для переключателей. он широко используется для различных типов систем распределения электроэнергии городских и сельских пользователей. Распределительное устройство представляет собой модульное устройство, которое можно комбинировать в соответствии с различными целями; Существует два типа: фиксированная комбинация блоков и расширяемый блок для обеспечения гибкого использования компактных распределительных устройств на различных подстанциях. Основной блок, заполненный газом высокого давления SF6, представляет собой полностью герметичную систему, а его токоведущие части и переключатели заключены в корпус из нержавеющей стали. Все распределительное устройство не подвержено влиянию внешних условий окружающей среды, что обеспечивает эксплуатационную надежность и личную безопасность. И добиться безуходного обслуживания. Выбирая расширяемую шину, можно получить любую комбинацию для достижения полной модульности. Защитная изоляция и экранирование удлиненной шины обеспечивают надежность и безопасность. Распределительное устройство с элегазовой изоляцией также может обеспечивать решения для автоматизации на основе телевидения, формируя концепцию интеллектуальных переключателей и сводя к минимуму объем работ по установке и вводу в эксплуатацию на месте. Основной блок, заполненный газом высокого давления SF6, делится на нерасширяемую стандартную конфигурацию и расширяемую стандартную конфигурацию. Из-за комбинации полных модулей с полумодулями и его саморасширяемости, таким образом, он обладает чрезвычайно особой гибкостью. Газонаполненный кольцевой блок высокого давления SF6 реализует стандарты GB.

Отправить запрос

Описание

Распределительные коробки электропроводки СФ6 33.6кВ

Наш надувной распределительный шкаф кольцевой сети с полной изоляцией с металлическим уплотнением SF6 прошел типовые испытания национального центра окклюзионных электрических испытаний. Широко используемый в системе распределения электроэнергии 10KV/6K, он является предпочтительным переключателем для различных пользователей в городских и сельских районах.

распределительный шкаф представляет собой модульный блок, который можно комбинировать в соответствии с различными целями. Благодаря сочетанию стационарных блоков и расширяемых блоков, эта подстанция отвечает требованиям гибкого использования компактного распределительного устройства.

Шкаф с надувным кольцом SF6 делится на нерасширяемую стандартную конфигурацию и расширяемую стандартную конфигурацию. Благодаря сочетанию полного модуля и полумодуля, а также собственной масштабируемости, он обладает исключительной гибкостью. Надувной кольцевой шкаф SF6 соответствует стандарту GB. При состоянии интерьера (20 градусов) расчетный срок эксплуатации более 30 лет.

Характеристика продукта

В основном блоке кольца, заполненном газом высокого давления SF6, в качестве дугогасительной и изолирующей среды используется элегаз SF6. Распределительное устройство представляет собой полностью герметичную и полностью изолированную конструкцию: все шины и выключатели заключены в кожухи из нержавеющей стали. Полость заполнена элегазом под давлением 1,4 бар, а уровень защиты достигает IP67: все коммутационное устройство полностью невосприимчиво к внешним воздействиям.

условиях окружающей среды и может обеспечить нормальную работу коммутатора даже в экстремальных условиях, таких как кратковременное затопление. Продукт не требует технического обслуживания в течение всей жизни. Распределительное устройство имеет надежный и безопасный канал сброса давления, который может гарантировать личную безопасность оператора даже в экстремальных условиях. Распределительное устройство делится на два типа: стационарное устройство

комбинация и расширяемая комбинация единиц. Распределительный шкаф обычно входит и выходит спереди, а также может иметь боковой выход или боковое расширение в зависимости от различных положений установки. Размер распределительного устройства прост в установке и подходит для мест с небольшим пространством и плохими условиями окружающей среды. Распределительное устройство может быть оснащено электрическими устройствами, устройствами дистанционного управления и контроля для имитации различных потребностей пользователей.

Условия окружающей среды

(1) Подходящая высота: меньше или равна 2000 м. Подходит

(2) Температура: -40 градусов ~ плюс 55 градусов относительной

(#) Влажность: среднесуточная менее или равна 95 процентам, среднемесячная влажность менее или равна 90 процентам

(4) Степень повреждения землетрясением: меньше или равна уровню 8

Tтехнический параметр

Описание		Единица	единица фунта стерлингов	Выключатель-предохранитель	Блок VCB
Номинальное напряжение		кВ	24	24	24
Выдерживаемое напряжение промышленной частоты (1 мин)	Фаза к фазе/земля	кВ	50	50	50
Выдерживаемое напряжение промышленной частоты (1 мин)	Через изоляционное расстояние	кВ	60	60	60
Импульсное выдерживаемое напряжение	Фаза к фазе/земля	кВ	125	125	125
Импульсное выдерживаемое напряжение	Через изоляционное расстояние	кВ	145	145	145
Номинальная частота		Гц	50, 60	50, 60	50, 60
Номинальный ток		A	630	125	630
Номинальный ток отключения короткого замыкания		кА		31.5	20
Номинальный кратковременно выдерживаемый ток		кА/с	20/3		20/3
Номинальный пиковый выдерживаемый ток		кА	50		50
Номинальный ток включения короткого замыкания		кА	50	80	50
Номинальный ток передачи		A		1400
Номинальный ток отключения активной нагрузки		A	630
Номинальный ток отключения в замкнутом контуре		A	630
Механический срок службы		Опс.	5000	5000	10000
Годовая скорость утечки			<0,02 процента

SF6 (7)

SF6 (8)

SF6 (9)

SF6 GIS

sf6

XGN15-12 SF6

ФАБРИКА

СЕРТИФИКАТ

CQC

ВЫСТАВКА

ОБЗОР КОМПАНИИ

УПАКОВКА И ДОСТАВКА

baozhuang_

Часто задаваемые вопросы

Q5 : Доступен ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.

Q6 : Вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.

Q7 : Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой

Q8 : Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.

Q9 : Что такое условия оплаты?

A: TT, Paypal, Western Union, Alibaba trade Assurance и L/C приемлемы. 30 процентов T/T заранее, 70 процентов баланса перед отправкой.
