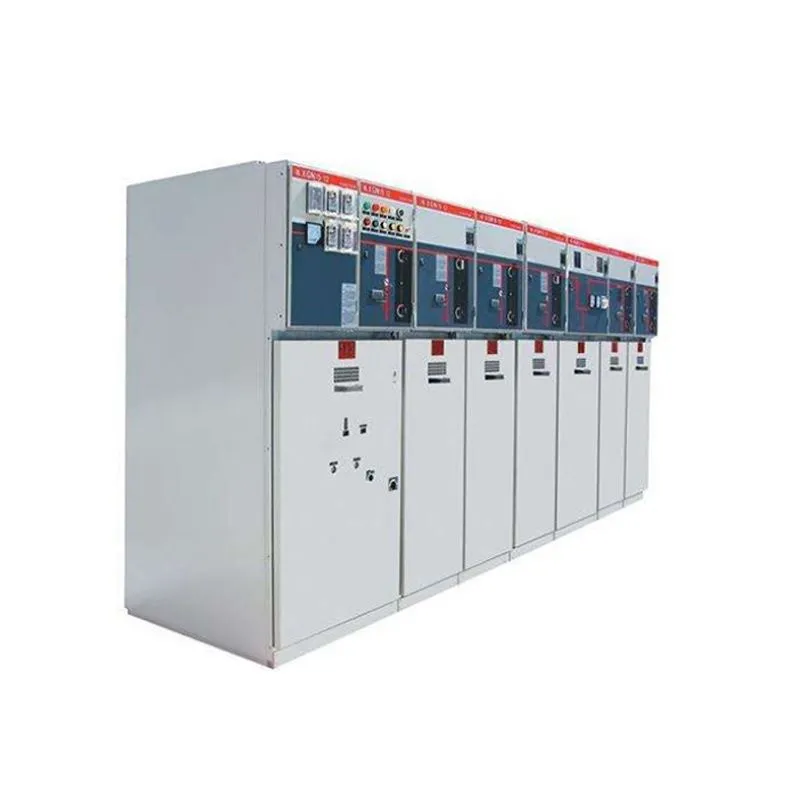

Шкаф кольцевой сети высокого-напряжения с гексафторидом серы XGN15-12 Распределительное устройство в металлическом корпусе с-газовой изоляцией SF6
При обслуживании и установке,-связанных с электричеством, убедитесь, что оператор имеет квалификацию для выполнения электромонтажных работ и принимает необходимые меры-отключения электропитания и защиты изоляции.
Описание
Основные технические параметры
Используйте условия окружающей среды:
(1) Высота над уровнем моря: не более 1000 м.
(2) Температура окружающей среды: не выше плюс 40 градусов, не ниже -5 градусов.
(3) Относительная влажность: меньше или равна 90 процентам (15 градусов).
(4) Сейсмостойкость: горизонтальное ускорение земли составляет 0,4g. Вертикальное ускорение земли составляет 0.2g.
(5) Safety factor: safety factor>2.
Особые экологические условия эксплуатации, договорный расчет при заказе.
Использовать технические условия и параметры тестирования продукта:
(1) Номинальное рабочее напряжение: 10 кВ.
(2) Максимальное рабочее напряжение: 12 кВ.
(3) Номинальная рабочая частота: 50 Гц.
(4) Номинальный ток включения Больше или равен 63 кА, номинальный ток отключения Больше или равен 25 кА.
(5) Номинальный динамический стабильный ток: 63, (80) кА (пиковое значение).
(6) Номинальный термостабильный ток: 25, (31,5) кА.
(7) Уровень изоляции высоковольтного-оборудования для незаземленной системы 10 кВ (нейтральная точка заземлена дугогасительной катушкой) должен соответствовать стандарту уровня номинального напряжения 15/17,5 кВ.
(8) Выдерживаемое напряжение промышленной частоты: выдерживаемое напряжение промышленной частоты с фарфоровой изоляцией: 42 кВ, 1 мин; выдерживаемое напряжение промышленной частоты с не-фарфоровой изоляцией: 38 кВ, 1 мин.
(9) Выдерживаемое импульсное напряжение: 75 кВ (пиковое).
(10) Температура: 30 градусов для контактных частей распределительного шкафа; 65 градусов для поверхности проводника.
(11) Испытание на воздействие внутренней дуги: кабельная комната: 20 кА/0,1 с;
Помещение с автоматическим выключателем: 20кА/0,8 с.
(12) Испытание частичным разрядом, как указано.
Технические требования к конструкции шкафа (металлический бронированный съемного типа)
(1) Габаритные размеры шкафа (высота ширина глубина) должны соответствовать проектным требованиям.
(2) Вход и выход кабеля (шины) должны соответствовать проектным требованиям.
Структурная конструкция:
(1) Компоненты в каждом шкафу, такие как сборные шины, автоматические выключатели, трансформаторы напряжения и отходящие кабели, должны быть разделены.
(2) Помещение с автоматическим выключателем должно состоять из закрытого блока из листовой стали с необходимыми устройствами для выдвижной -подвижной части. Подвижные элементы с одинаковыми параметрами должны быть взаимозаменяемыми, также могут использоваться другие элементы с такими же параметрами и структурой. обмен.
(3) Металлический корпус и перегородка шкафа должны быть надежно заземлены, а номинальное значение заземляющего проводника и заземляющего выключателя должно соответствовать требованиям к номинальному кратковременному - выдерживаемому пиковому току. Плотность тока медных жил не должна превышать 200 А/мм2.
(4) Изолирующая вилка в подвижном положении должна выдерживать импульсный ток-короткого замыкания и обеспечивать хороший контакт.
(5) При вытаскивании тележки убедитесь, что изолирующая вилка отсоединена. Отверстия в перегородках автоматически закрываются для предотвращения доступа к токоведущим частям.
(6) Компоненты распределительного шкафа должны быть оснащены блокировками. Тележка может быть выдвинута только при отключенном автоматическом выключателе. Заземлитель и автоматический выключатель должны быть надежно заблокированы. Для работы заземляющего выключателя должен быть четкий индикатор, указывающий сторону выхода. Напряжение отсутствует, и автоматический выключатель разомкнут, чтобы предотвратить неправильное срабатывание.
(7) Корпус шкафа должен быть изготовлен из металла, корпус должен соответствовать требованиям правил защиты, и ни пол, ни стена не могут использоваться как часть корпуса шкафа (дно шкафа должно позволять прокладывать два кабеля). проходить и использоваться в качестве клемм, таких как резиновые прокладки и т. д., над днищем В кабельном помещении должно быть достаточно места для установки кабелей большого-сечения и трансформаторов тока нулевой-последовательности).
(8) Двери и крышки для нормального обслуживания должны открываться без ручных инструментов, но должны иметь блокировки для безопасности оператора. Кроме того, должны быть предусмотрены специальные навесные замки.
(9) Если на корпусе имеется смотровое окно, оно должно иметь достаточную механическую прочность и должно учитывать безопасное расстояние между корпусом и электрическими компонентами, а также меры электростатического экранирования.
(10) Отверстие для воздуха или выпускное отверстие должны иметь тот же уровень безопасности, что и оболочка.
(11) Сепаратор должен соответствовать стандартам защиты, а изолирующий сепаратор должен выдерживать испытание на выдерживаемое напряжение промышленной частоты. Между главной цепью и изолирующей перегородкой должно быть достаточно воздушного пространства, чтобы выдержать испытание на выдерживаемое напряжение 150 % от номинального напряжения.
(12) Шины в каждом шкафу должны быть установлены в отдельном отсеке шин. Шины и кабели можно соединить медной лентой. Последовательность фаз: первая фаза L1 (обозначена желтым), вторая фаза L2 (обозначена зеленым цветом), третья фаза L3 (обозначена красным) идет сверху вниз или слева направо или изнутри наружу.
