Панели RMU среднего напряжения 35 кВ с металлическим покрытием

Безопасность • Все токоведущие части герметизированы или залиты эпоксидной смолой и силиконовой резиной, полностью изолированная и полностью закрытая конструкция, уровень защиты: IP67.• Усовершенствованная конструкция разделения фаз, независимая изоляция фаз во избежание замыкания между фазами.• Переключатель рабочего положения каждой фазы можно наблюдать независимо, что повышает безопасность эксплуатации.

Отправить запрос

Описание

FYG-12 (3)

FYG-12 (2)

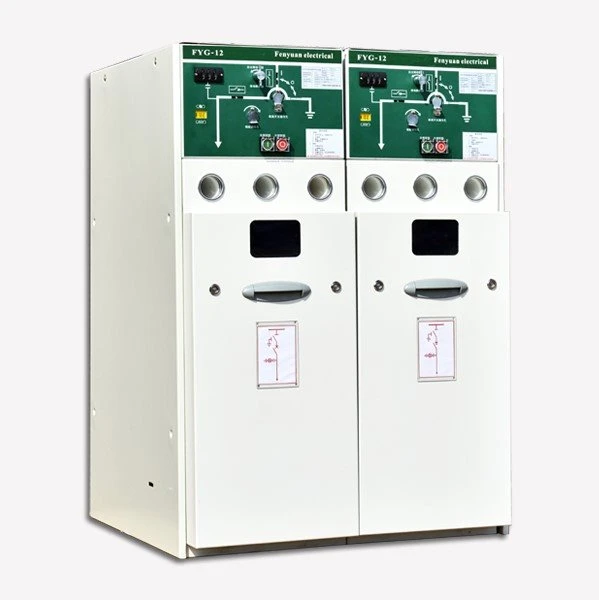

FYG-12

Функции

1. Безопасность

• Все токоведущие части герметизированы или залиты эпоксидной смолой и силиконовым каучуком, полностью изолированы и полностью закрыты, уровень защиты: IP67.

• Усовершенствованная конструкция разделения фаз, независимая изоляция фаз во избежание замыкания между фазами.

• Рабочее положение переключателя каждой фазы можно наблюдать независимо, что повышает безопасность эксплуатации.

2. Мультиэкологическое приложение

• Применяется в зонах с низкими температурами, высокогорных районах, зонах с высокой влажностью, зонах с высокой коррозией, низменных зонах и взрывоопасных зонах.

3. Гибкость

• Стандартная модульная конструкция, облегчающая расширение, модификацию и замену цепи.

• Возможна любая замена в обоих случаях любого неисправного блока и в соответствии с потребностями пользователя.

• Меньший размерsион делает его более удобнымeне подлежащие перемещению, транспортировке или замене.

4. экологически чистый

• Вместо SF6 используется эпоксидная смола.

Описание	Ед. изм
Номинальное напряжение	кВ	12	12	12
Выдерживаемое напряжение промышленной частоты фаза-фаза/земля	кВ	42	42	42
Выдерживаемое напряжение промышленной частоты Между открытыми контактами	кВ	48	48	48
Импульсное выдерживаемое напряжение фаза-фаза/земля	кВ	75	75	75
Импульсное выдерживаемое напряжение Между открытыми контактами	кВ	85	85	85
Номинальная частота	Гц	50	50	50
Номинальный ток	A	630		630
Номинальный кратковременно выдерживаемый ток (4 с)	кА	20/25		20/25
Номинальный пиковый выдерживаемый ток	кА	50/63		50/63
Номинальный ток отключения активной нагрузки	A	630
Номинальный ток отключения в замкнутом контуре	A	630
Механический срок службы	Опс	10000	10000	10000
