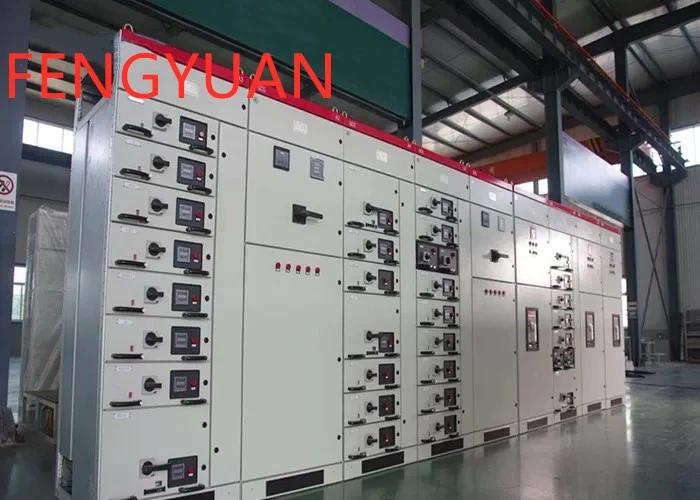

Коробка шкафа панели распределительного устройства 415v 400v LV входящая исходящая

415В 400В НН ввод-вывод шкафа шкафа распределительного устройства





Делится на два типа: выдвижной и фиксированный; Стационарный тип относится к стационарной установке, в то время как выдвижной тип относится к гибкой сборке определенных электрических компонентов в несколько функциональных блоков в соответствии с определенной схемой, а затем в распределительный щит (шкаф). Каждая функциональная единица похожа на ящик, но ее можно выдвигать или использовать пользовательский интерфейс, поэтому ее также называют выдвижной. Обычно устанавливается вне стены и может обслуживаться с обеих сторон.

Функции низковольтного распределительного устройства, как правило, следующие:

1. Разумно настроить блок питания;

2. Когда в цепи есть неисправность, полезно контролировать масштаб неисправности и способствовать быстрой идентификации и устранению места неисправности;

3. Простота организации обслуживания линий по участкам без необходимости масштабных отключений электроэнергии;

4. Удобное размещение внутри распределительного шкафа различных защитных устройств (таких как предохранители для предотвращения коротких замыканий, воздушные выключатели для предотвращения перегрузок и т.д.);



В современном быстром развитии комплексного энергетического оборудования безопасная и стабильная работа низковольтного распределительного устройства имеет решающее значение. В связи со сложностью и глубиной энергетики и областей применения также увеличилась вероятность сбоев в работе низковольтных распределительных устройств.

Типичные проблемы, которые могут возникнуть в низковольтных распределительных устройствах, включают невозможность включения автоматических выключателей, невозможность размыкания главного выключателя в вводном шкафу, реверсирование или отсутствие вращения основного счетчика реактивной мощности, невозможность выдвижения ящика вращение счетчика и невозможность автоматического переключения между двумя источниками питания





Распределительное устройство низкого напряжения серии GCK/GCS/MNS/GGD (далее сокращенное как распределительное устройство) представляет собой комплектное устройство распределения электроэнергии для 3,6~24 кВ, 3-фазного переменного тока 50 Гц, одношинной и одношинной секционированной системы. Он в основном используется для передачи мощности средних/малых генераторов на электростанциях; прием, передача электроэнергии для подстанций в системе распределения электроэнергии и энергосистемы заводов, шахт и предприятий, а также запуск большого высоковольтного двигателя и т. д., чтобы контролировать, защищать и контролировать систему. Распределительное устройство соответствует IEC298, GB3906-91. Помимо использования с бытовым вакуумным выключателем VS1, его также можно использовать с 3AH5 от Siemens ZN65A, VB2 от GE и т. д., это действительно устройство распределения питания. с хорошей производительностью. Чтобы удовлетворить требования по настенному монтажу и внешнему обслуживанию, распределительное устройство оснащено специальным трансформатором тока, чтобы оператор мог обслуживать и проверять его перед разрезом.



Сервисная среда

а) Температура воздуха: Максимальная температура: плюс 40 градусов; Минимальная температура: -15 градусов



б) Влажность: Среднемесячная влажность 95%; Среднесуточная влажность 90 процентов.



в) Высота над уровнем моря: Максимальная высота установки: 1000 м.



d) Окружающий воздух без видимых загрязнений коррозионными и легковоспламеняющимися газами, парами и т. д.



д) Отсутствие частых сильных встряхиваний



Степень защиты	1P40
Номинальное рабочее напряжение	переменный ток, 380 (В)
Частота	50 Гц
Номинальное напряжение изоляции	660V
Рабочие условия
Среда	В помещении
Высота	Меньше или равно 2000 м
Температура окружающей среды	-5 градусов ~ плюс 40 градусов
Минимальная температура при хранении и транспортировке	-30 градус
Относительная влажность	Меньше или равно 90 процентам
Мощность управляющего двигателя (кВт)	0.4~155





















Q5: доступны ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.



Q6: вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.



Q7: Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой



Q8: Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.



Q9: Что такое условия оплаты?

A: TT, Paypal, Western Union, Alibaba trade Assurance и L/C приемлемы. 30 процентов T/T заранее, 70 процентов баланса перед отправкой.



Q10: Какие услуги предлагает компания?

О: у нас есть профессиональная команда инженеров, которая может спроектировать и разработать пресс-форму для удовлетворения различных требований заказчика.

У нас также есть команда продаж, чтобы предложить хороший сервис от предпродажи до послепродажного обслуживания.



Этот продукт обычно настраивается.
Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предлагать решения в соответствии с потребностями клиентов.
Пожалуйста, свяжитесь с нашим персоналом по продажам, чтобы получить проектные чертежи



Вот примеры наших клиентов для справки

Непальские клиенты

	Выкатное распределительное устройство НН GCS
S.N.	Технические характеристики	Да/Нет/Если есть
	Электрический щит (шкаф низковольтного выдвижного распределительного устройства)
	Производитель
	Бренд
	Тип/модель	ГКС
	Страна происхождения
1	Описание функции
1.1	Это группа выдвижных шкафов распределительных устройств низкого напряжения, которыми можно легко и безопасно управлять.
2	Эксплуатационные требования
2.1	Электропитание может быть отключено вручную и автоматически при перегрузке и коротком замыкании.
3	Конфигурация системы
3.1	Выдвижной шкаф распределительного устройства низкого напряжения со всеми необходимыми компонентами и медной шиной
4	Технические характеристики	Рейтинги
4.1	Номинальное напряжение главной цепи	400V
4.2	Номинальная частота	50 Гц
4.3	Номинальное напряжение изоляции	690V (1000V)
4.4	Максимальный рабочий ток главной шины (медь)	1000A
4.5	Номинальный выдерживаемый ток главной шины	100 кА/1с
4.6	Уровень защиты	IP40
4.7	Рабочий режим	Ручной и автоматический
4.8	Тип металлического ящика	8E или 16E или эквивалент
4.8.1	Ящик 400А	1 №
4.8.2	Ящик 300А	1 №
4.8.3	Ящик 250А	1 №
4.8.4	Ящик 200А	2 Нет.
4.8.5	Ящик 150А	2 Нет.
4.8.6	Ящик 100А	2 Нет.
4.9	Внешнее измерение	прибл. (80 см х 105 см х 220 см)
4.10	В каждом ящике должен быть установлен 3-цифровой или аналоговый амперметр для индивидуального измерения тока 3-фазы (RYB).
4.11	Шинопровод должен быть медным трехфазным четырехпроводным с защитным заземлением (R, Y, B, N, PE).
4.12	MCCB должен быть высокого качества и чувствительным
4.13	Механизм выдвижных ящиков должен быть легким и плавным.
4.14	Ручка ящика должна быть хорошо изолирована и прочна.
4.15	Внешний размер должен примерно соответствовать (80 см X 105 см X 220 см)
4.16	Внешний дизайн и цвет должны соответствовать дизайну, как показано на рисунке.
5	Шинный лоток
5.1	Лоток шин должен быть установлен в верхней части отсека функционального блока, а соединительная линия и общая силовая линия могут быть помещены в лоток.
5.2	Необходимое количество сборных шин должно быть подключено от существующей системы к установленному шкафу с помощью болта с гайкой / системой шинопровода в соответствии с требованиями.
6	Аксессуары, запасные части и расходные материалы
6.1	Должна быть предусмотрена дополнительная (запасная) ручка (перекидная ручка) для каждого ящика	18 шт



ЕСЛИ НУЖНА ПОДРОБНАЯ ИНФОРМАЦИЯ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ
