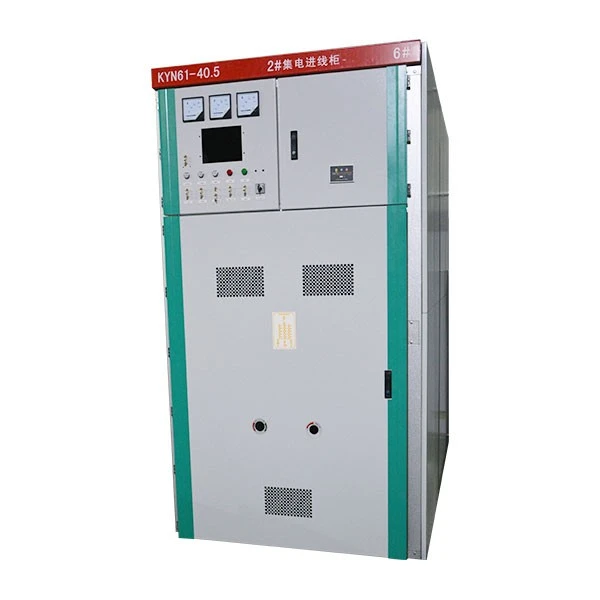

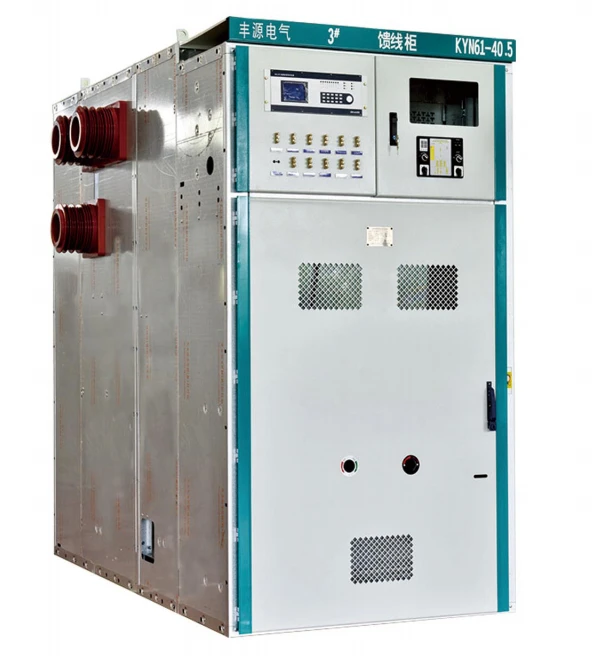

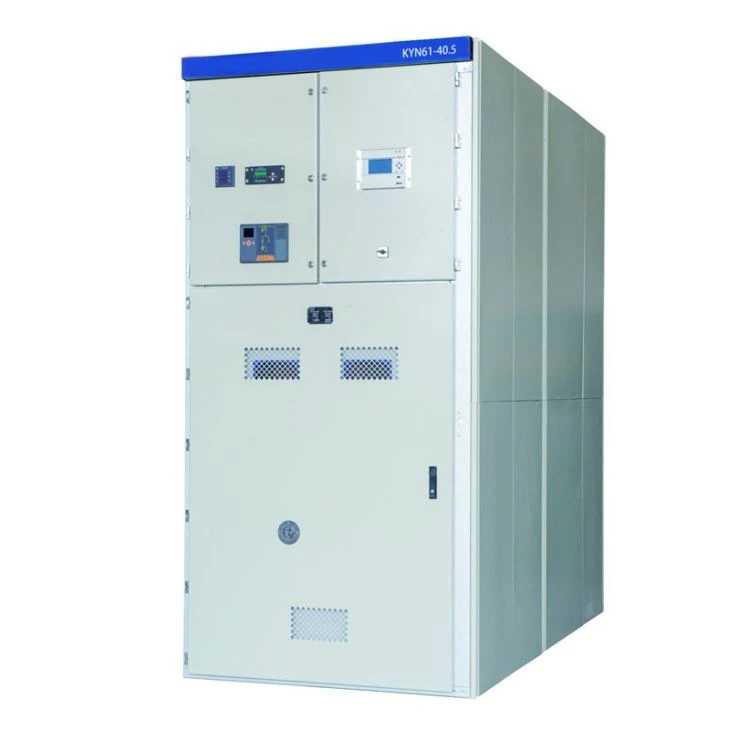

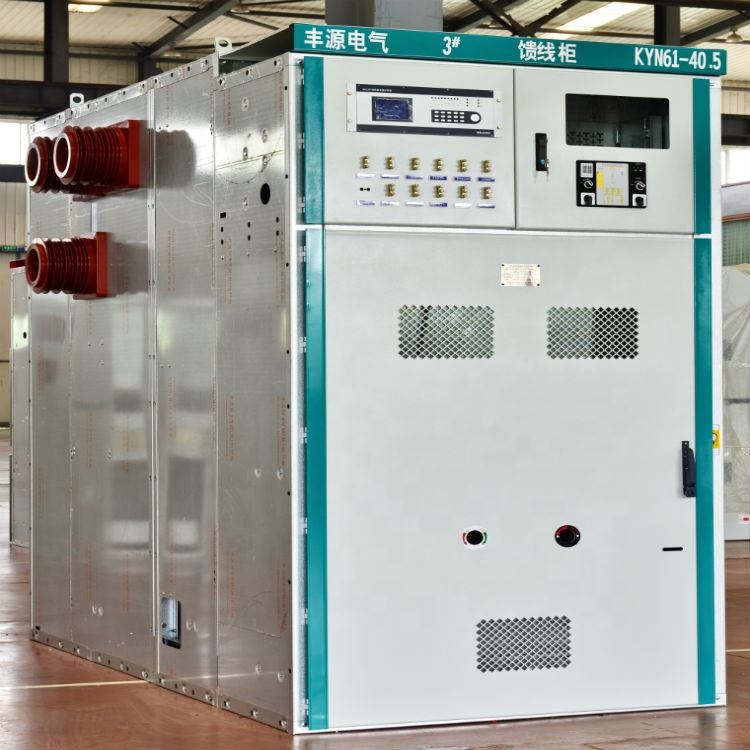

40.5kV Бронированный съемный распределительный щит переменного тока в металлическом корпусе
Он подходит для трехфазного переменного тока частотой 50 Гц, номинальное напряжение 40,5 кВ, комплектное распределительное устройство внутри помещений. Он в основном используется для распределения электроэнергии, передачи электроэнергии и крупных высоковольтных двигателей электростанций, промышленных и горнодобывающих предприятий и учреждений, распределения электроэнергии и вторичных подстанций энергосистем Старт и в других местах для целей управления, защиты и мониторинга.
Описание
Он подходит для трехфазного переменного тока частотой 50 Гц, номинальное напряжение 40,5 кВ, комплектное распределительное устройство внутри помещений. Он в основном используется для распределения электроэнергии, передачи электроэнергии и крупных высоковольтных двигателей электростанций, промышленных и горнодобывающих предприятий и учреждений, распределения электроэнергии и вторичных подстанций энергосистем Старт и в других местах для целей управления, защиты и мониторинга.
Технические параметры
1. Номинальное напряжение: 40,5 кВ
2. Номинальный Ток: 2500А / 630А
3. Ток нарастания температуры: 1.1Ir
4. Номинальная мощность выдерживаемого напряжения 1 мин (фаза-земля): 95 кВ
5.Пиковое значение номинального выдерживаемого напряжения грозового импульса (1,2 ÷ 50 с) (между фазой и землей): 185 кВ
Ток отключения короткого замыкания 6.Rated: 31.5kV
7. Номинальный ток замыкания: 80 кА
8. Номинальный кратковременный выдерживаемый ток и длительность: 31,5 / 4 25/4 кА / с
9. Номинальный пиковый ток: 80 кА
Выдерживаемое напряжение частоты питания 10.Short времени вспомогательной цепи и цепи управления: 2кВ
преимущество
Распределительное устройство 1.40.5 кВ имеет простую конструкцию, удобно в обслуживании и удобно в плане компоновки и эксплуатации;
2. Поддерживающее блокирующее действие стабильно и надежно;
3. Широкое использование;
4. Надежная производительность;
Информация о конфигурации

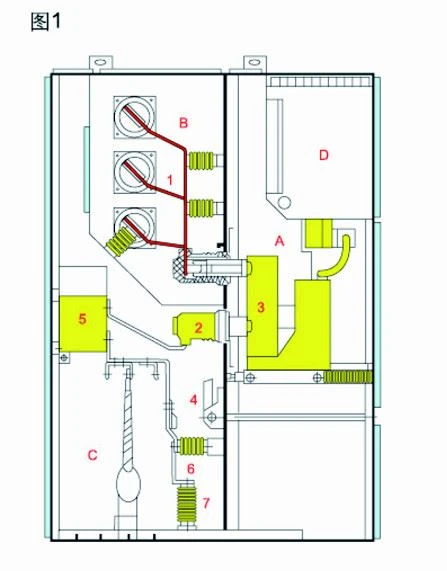

Стандартная конфигурация распределительного шкафа включает в себя: корпус, механизм затвора, направляющий рельс тележки и механизм блокировки рельса, монтажную плиту каждого компонента или монтажную балку, пластину корпуса (алюминиевая пластина или стальная пластина), дверную пластину, петлю, дверной замок, смотровое окно (закаленное стекло), кабельное кольцо, уплотнительное кольцо и т. д.
| Номинальное напряжение | кВ | 40.5 | ||
| Номинальный ток | A | 2000 | ||
| Номинальная мощность | Гц | 50 | ||
| Номинальный ток отключения короткого замыкания | Компонент переменного тока | кА | 31.5 | |
| Сто текущий компонент | % | 51 | ||
| Номинальный ток отключения короткого замыкания | РС | 45 | ||
| Номинальный ток короткого замыкания | кА | 80 | ||
| Номинальный пиковый выдерживаемый ток | кА | 80 | ||
| Номинальный выдерживаемый ток | кА | 31.5 | ||
| Номинальная продолжительность короткого замыкания | s | 4 | ||
| Номинальное кратковременное выдерживаемое напряжение промышленной частоты | Сухой тип | кВ | 95 | |
| Мокрый тип | кВ | |||
| Номинальное выдерживаемое напряжение грозового импульса | кВ | 185 | ||
| Номинальное рабочее импульсное выдерживаемое напряжение | кВ | |||
| Номинальное давление зарядки для разрушения и изоляции | Мпа | |||
| Номинальное напряжение питания рабочего механизма | V | DC220 | ||
| Номинальная последовательность операций | O-0.3S-CO-180s-CO | |||
| Первый коэффициент обновления | 1.5 | |||
| Механическая жизнь | Время | VCB 50, заземляющий выключатель 2000 | ||
| Уровень защиты | Внешний корпус: IP4X | |||
| Скорость закрытия / скорость открытия | m/s | 0.5-0.9/1.2-1.6 | ||
| Время закрытия | РС | 30--75 | ||
| Время открытия | РС | 20--55 | ||
