VS1 24кВ Внутренний вакуумный выключатель RMU

Вакуумный высоковольтный выключатель переменного тока для помещений типа ВШ1 12/24кВ представляет собой целостное и полностью герметичное распределительное устройство высокого напряжения, имеет компактные габариты и малый объем. VCB применяется к энергосистеме с номинальным напряжением 7,2 ~ 12 кВ, трехфазной и переменного тока 50/60 Гц. Это применимо в случаях с частыми операциями, действующими для защиты и контроля линии и электрического оборудования. Продукт соответствует IEC62271-100, GB1984, JB3855 и DL1403 и проходит типовые испытания.

Отправить запрос

Описание

VS1 24кВ Вакуумный автоматический выключатель RMU внутренней установки

Внутренний вакуумный выключатель высокого напряжения серии VS1 со встроенным полюсом применяется для внутреннего высокого напряжения с номинальным напряжением 12 кВ и 24 кВ, трехфазного переменного тока 50 Гц. Он используется для управления и защиты трансформаторной подстанции, горнодобывающей промышленности и часто применяется в случае эксплуатации. Распределительное устройство соответствует стандартам IEC62271-100, IEC61439 (idt GB/T 11022), GB 1984, DIN VDE 0670. и так далее.

Основные характеристики

1. Удобство регулировки благодаря вакуумному выключателю, конструкция дугогасительной камеры расположена вверху, рабочий механизм расположен внизу; 2. Он принимает структуру комбинации воздуха и органического композитного изоляционного материала; 3. Простой пружинный механизм, 10000 срабатываний; 4. Плавная работа и хорошая самоблокировка благодаря ходовому винту.

Структурные особенности:

Напряжение может достигать 12кВ и 24кВ, ток 4000А, а размыкание может достигать 20кА/25кА/31.5кА/40кА

Подходящий размер шкафа:
Ширина шкафа 500/550/650/800/1000мм
Модель VCB: подходит для вакуумных выключателей VCB марок ABB/Siemens, Schneider и т. д.

Требования к окружающей среде

Высота над уровнем моря не должна превышать 1000 м;

B. температура окружающей среды, максимальная температура плюс 40 градусов, максимальная температура 15 градусов (разрешить хранение только - 30 градусов);

C. Влажность окружающей среды: среднесуточная относительная влажность составляет 95 процентов, а среднемесячная относительная влажность составляет менее 90 процентов. Среднесуточная острота давления насыщенного пара составляла 2,2 * 10 ^ 3 МПа.

Среднесуточные значения остроты давления насыщенных паров составили 1,8*10^3 МПа.

D. Без огня, без опасной перевязки, без серьезного загрязнения, без химической фуджи и без сильной тряски.

Если существуют особые условия использования, сообщите об этом производителю при заказе.

Основные технические параметры:

НЕТ	Вещь	Единицы	технические параметры
1	Номинальное напряжение	КВ	12
2	Номинальное кратковременное выдерживаемое напряжение промышленной частоты		42/48(Интерфаза, земля/трещина)
3	Номинальное выдерживаемое напряжение грозового импульса		42/48(Интерфаза, земля/трещина)
4	Номинальная частота	Гц	50
5	Номинальный ток	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Номинальный ток отключения при коротком замыкании	КА	20/25	31.5	40
7	Номинальное кратковременно выдерживаемое напряжение	КА	20/25	31.5	40
8	Номинальная продолжительность короткого замыкания	S	4
9	Номинальный пиковый выдерживаемый ток	КА	50/63	80	100
10	Номинальный ток замыкания короткого замыкания	КА	50/63	80	100
11	Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин)		2000
12	Номинальный ток отключения группы одинарных/параллельных конденсаторов	A	630/400 (40 кА: 800/400)
13	Номинальный ток закрытия конденсаторной батареи		12,5 (частота не выше)
14	Механическая жизнь	КА	20000
15	Время отключения по номинальному току (электрическая долговечность)	КА	20000
16	Номинальное время отключения тока короткого замыкания	раз	50 (40 кА меньше или равно 30)
17	Динамические и статические контакты позволяют увеличить толщину износа	мм	3
18	Время хранения энергии	s	Меньше или равно 10
19	Расстояние открытия контакта	мм	11±1
20	Перебег	мм	3.5±0.5
21	Время возврата контакта при закрытии	РС	Меньше или равно 2 (40KA Меньше или равно 3)
22	Трехфазный сплит/закрытый период	РС	Меньше или равно 2
23	Средняя скорость размыкания (контакты разделены -8 мм)	m/s	1.2±0.2
24	Сопротивление основного токопроводящего контура	m/s	0.6±0.2
25	Сопротивление основного токопроводящего контура	μΩ	Меньше или равно 50 (630 А) Меньше или равно 45 (1250 А) Меньше или равно 40 (1600, 2000 А) Меньше или равно 35 (2500 А или больше)
26	Номинальная последовательность операций		0-0.3s-Co-180s-Co

vacuum-circuit-breaker

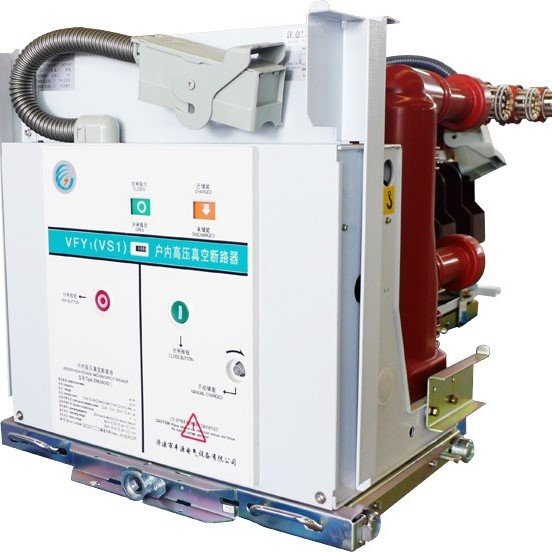

VS1 Indoor high voltage vacuum circuit breaker (2)
