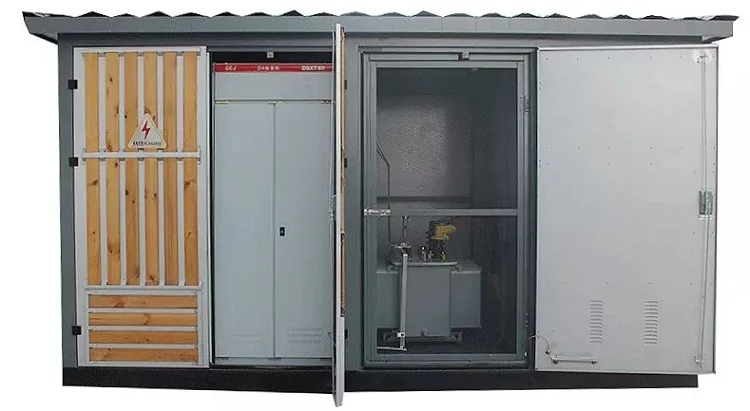

Мобильная малогабаритная трансформаторная подстанция

Описание

Корпус подстанции коробчатого типа для наружной установки серии YB изготовлен из новых экологически чистых материалов, а внутренний трансформатор изготовлен из высокоэффективных, энергосберегающих и экологически чистых материалов из аморфного сплава. Представляет собой малогабаритную подстанцию, в которой по определенной принципиальной схеме расположены трансформаторы и высоковольтные шкафы, низковольтные устройства распределения электроэнергии и аппаратура учета электроэнергии.

Он подходит для мощных потребителей 10-35кВ для приема, распределения и измерения электроэнергии в системе распределения электроэнергии. Он имеет уникальные функции и преимущества, такие как дистанционное управление, автоматическая регулировка мощности, автоматическая регулировка напряжения, защита микрокомпьютера, точная компенсация реактивной мощности и шкаф защиты от окружающей среды.

Имя	Ед. изм	Высоковольтное оборудование	Трансформер	низковольтное оборудование
Номинальное напряжение	кВ	33	33/0.4	0.4
Номинальный ток	A	630	3/75~150/3750	Менее 4000
Частота	Гц	50
Номинальная мощность	кВА	50-2500
Pfr выдерживает	кВ	42/50/70/95		2.5
БИЛ	кВ	75/125/170/185
Степень защиты от корки		ИП 23	Тип масла 55; сухой тип 65	IP23
Шумный класс	дБ
Внешний вид Размеры	мм	Согласно схеме электропроводки Primacy
