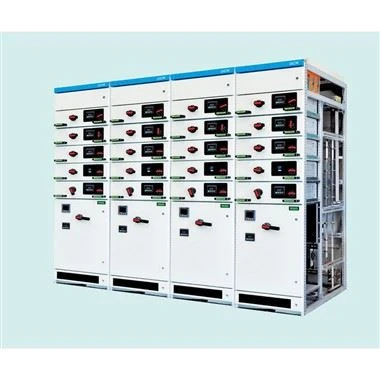

Этапы установки распределительного устройства высокого напряжения

Первый - это осмотр. Для распакованного распределительного устройства высокого и низкого напряжения внимательно проверьте количество и спецификации в соответствии с чертежом проекта и списком имитаций, проверьте, соответствует ли он требованиям, не поврежден ли корпус или нет, и проверьте, укомплектованы ли аксессуары и запасные части. После распаковки проверьте заводской сертификат, копии счетов, внутренние электрические схемы и другие документы с техническими данными. После распаковки распределительных шкафов высокого и низкого напряжения распределительные шкафы нумеруются в соответствии с проектными чертежами и последовательно перемещаются в положение установки на подстанции.

После того, как распределительный шкаф высокого и низкого напряжения будет помещен на стальной швеллер, шкаф высокого напряжения должен быть приблизительно отрегулирован с помощью тонкой прокладки, а затем один из шкафов должен использоваться в качестве эталона для настройки остальных, чтобы обеспечить все высокое напряжение. равномерные панели шкафа и равномерные зазоры. После того, как болты закреплены, между шкафами сохраняется зазор от 2 до 3, и, наконец, шкафы прочно крепятся к стальному швеллею фундамента с помощью болтов или сварки. Чтобы шов был красивым, сварочный шов следует наваривать с внутренней стороны шкафа, причем не менее 4-х мест, каждое из которых имеет длину от 80 до 00.

Подключите автобус. Основная шина и приборы на распределительном устройстве предоставляются заводом по производству выключателей или могут быть изготовлены в соответствии с проектными чертежами на строительной площадке. Соединение главной шины, соединение между главной шиной и нижней шиной, а также соединение между шиной и прибором соединяются болтами. Поверхность подключения автобуса должна быть покрыта электролитической смазкой. Степень затяжки болта и состояние соединения поверхности соединения должны определяться динамометрическим ключом. Величиной крутящего момента затягивайте болты до упора.

Монтаж распределительного шкафа высокого и низкого напряжения ручного типа. Метод установки в основном такой же, как и у стационарных распределительных устройств высокого и низкого напряжения, но разница заключается в обеспечении взаимозаменяемости ручных тележек. Каждый подвижный контакт ручной тележки должен быть отрегулирован последовательно, а центр подвижного и статического контактов должен быть отрегулирован равномерно и в тесном контакте для обеспечения взаимозаменяемости. Проверьте штекеры и вспомогательные контакты вторичной цепи шкафа распределения питания высокого напряжения, надежность сварки. Электрическое или механическое устройство блокировки установлено правильно, поэтому тележку нельзя вытащить, когда она находится в закрытом положении. Защитную перегородку легко открывать и закрывать, ее можно вставлять и вынимать из ручной тележки. Заземляющее устройство ручной тележки должно иметь хороший контакт с неподвижной рамой распределительного шкафа высокого напряжения. Кабель управления в распределительном шкафу высокого и низкого напряжения надежно закреплен и не влияет на движение ручной тележки.

Прокладка электрооборудования, приборов и не находящихся под напряжением металлических частей ответвления ремонтного заземления должна соответствовать следующим требованиям: соединение должно быть плотным и прочным, сечение провода ремонтного заземления выбрано правильно, а части, нуждающиеся в защите от коррозии. равномерно окрашены. Маршрут правильный, цветовая кодировка точная, а оборудование и здания не будут загрязнены после покраски. Проверьте" 5-proof" цепь распределительного шкафа, имеющая полные и надежные функции.

Примерный процесс: установка электрических компонентов соответствует проектным чертежам, установка прочная и надежная;

Площадь сечения основной линии соответствует требованиям чертежа;

Медные шины первичной линии покрыты оловом в объединенном офисе, контактная площадка соответствует требованиям;

Соединительные винты первой линии надежны и надежны, а контактное сопротивление соответствует требованиям;

Расположение чередования фаз: спереди, слева направо, сверху вниз и от дальнего к ближнему, это A, B, C;

Электрический зазор больше -10 мм, а путь утечки больше 25 мм;

Наземный ряд и нулевой ряд следует устанавливать согласно чертежам;

Все виды микрозаметок доступны и хороши;

Операция включения и выключения переключателя гибкая и надежная, без каких-либо помех;

Подключение вторичной линии выполнено в соответствии с чертежом проекта, и попытка включения является правильной;

Выдерживаемое напряжение промышленной частоты: 2кВ / мин, без пробоя, без пробоя.
