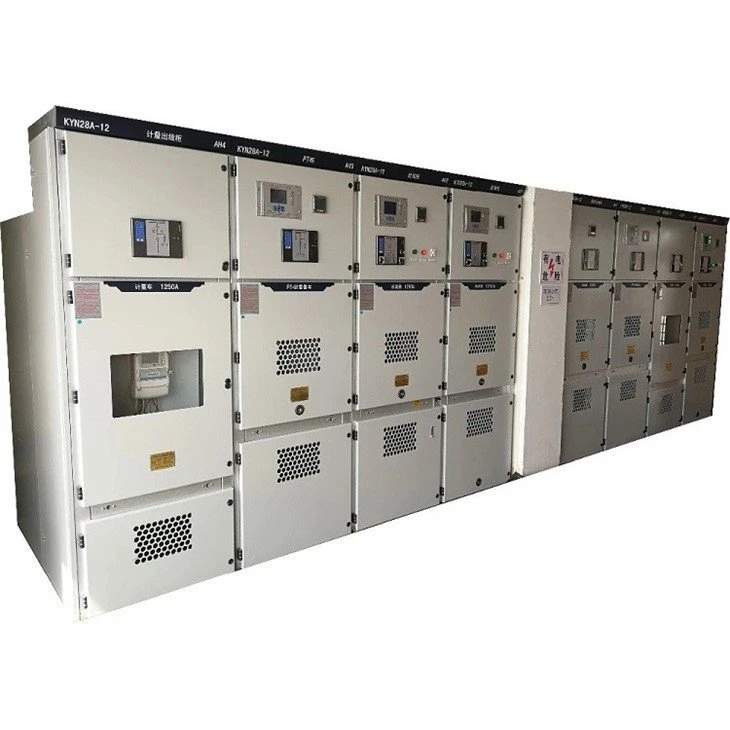

Высоковольтный AC Металл Закрытый коммутатор

KYN28-12 высоковольтный ac металлический закрытый переключатель (3,6-12 кВ, трехэтарный, AC, 50 Гц) является трансмиссией и распределительным устройством для приема и распределения мощности в сегментной однобусной системе. В основном используется для приема электроэнергии малых и средних генераторов, распределения электроэнергии промышленных и горнодобывающих предприятий, а также для приема и передачи электроэнергии вторичных подстанций. Он используется на электростанциях для контроля, защиты и мониторинга.

проект			единица	данные
номинальное напряжение			кв	3.6,7.2,12
Оценка частоты			Гц	50
Выключатель цепи номинальный ток			ля	630, 1250, 1600, 2000, 2500, 3150, 4000
Рейтинговый ток коммутатора			ля	630, 1250, 1600, 2000, 2500, 3150, 4000
Оценка короткого времени выдерживать ток (4s)			Ка	16,20,25,31.5,40,50
Рейтинговый пик выдерживает ток (пиковое значение)			Ка	40,50,63,80,100,125
Оценка короткого замыкания нарушение тока			Ка	16,20,25,31.5,40,50
Оценка короткого замыкания, делая ток (пиковое значение)			Ка	40,50,63,80,100,125
Рейтинговый уровень изоляции	1мин частота мощности выдерживает напряжение	Интерполар, между полюсами	кв	24,32,42
		между открытыми контактами	кв	24,32,48
	Импульс молнии выдерживает напряжение (пиковое значение)	Интерполар, между полюсами	кв	40,60,75
		между открытыми контактами	кв	46,70,85
Защитный класс
Примечание: 1. Возможность короткого замыкания КТ следует рассматривать отдельно.
2. Оценка тока 3000м-4000м над уровнем моря W1250A Оценка нарушение текущего W31.5ka.
