Полностью герметичный силовой трансформатор серии S11-m на напряжение 10 кВ

Полностью герметичный силовой трансформатор серии S11-m на напряжение 10 кВ

Полностью герметичный силовой трансформатор на 10 кВ серии S11-m — это новый продукт, разработанный нашей компанией в соответствии с национальными стандартами производства. Изделие имеет компактную структуру, красивый внешний вид, небольшой объем, низкий уровень шума при повышении температуры и высокую грузоподъемность. В настоящее время это один из энергосберегающих продуктов, выпускаемых нашей компанией серийно.

1. Что такое масляный трансформатор?

Масляный трансформатор, также известный как масляный трансформатор, представляет собой трансформаторное устройство, в котором используется масляное охлаждение для снижения температуры трансформатора. В отличие от сухих трансформаторов, основной корпус масляного трансформатора установлен в сварном стальном масляном баке, заполненном изоляционным маслом. Когда масляный трансформатор работает, тепло катушки и железного сердечника сначала преобразуется в изолирующее масло, а затем в охлаждающую среду. В зависимости от мощности его можно разделить на погружной трансформатор естественного охлаждения и погружной трансформатор принудительного воздушного охлаждения.

2. Структура и принцип работы масляных трансформаторов.

Масляные трансформаторы конструктивно аналогичны трансформаторам. Это один из типов трансформаторов, классифицируемых по форме изоляции железного сердечника. Таким образом, он имеет узнаваемые особенности масляных катушек, которые могут уменьшить тепловую карту внутреннего оборудования.

Основные компоненты масляного типа состоят из магнитных сердечников, обмоток и втулок. Магнитный сердечник обеспечивает путь для магнитного потока. Обмотка создает магнитное поле, состоящее из проводящей катушки, намотанной на железный сердечник и изолированной картонным барьером и экранирующим слоем. Толщина слоя изоляции обмоток увеличивается с ростом напряжения. Ввод соединяет обмотку трансформатора с подстанцией.

Трансформаторы масляного типа используются для распределения электроэнергии или подстанций. Их сердечник и катушки погружены в масло, которое может охлаждать и изолировать. Масло циркулирует по трубкам змеевика и вокруг компонентов змеевика и железного сердечника посредством конвекции. Масло охлаждается снаружи топливным баком при низких номинальных значениях и с помощью радиатора с воздушным-охлаждением при высоких номинальных значениях.

3, Типы масляных трансформаторов

Существует два основных типа масляных трансформаторов: однофазный-трансформатор и трех-фазный трансформатор.

A. Однофазный масляный трансформатор

B. Трех-фазный масляный трансформатор

4. Цель использования масляных трансформаторов

Трансформаторы масляного типа можно устанавливать на земле, основании или столбе для использования на открытом воздухе. Они обеспечивают эффективную работу в различных приложениях, включая сети передачи и распределения, производство возобновляемой энергии и малую промышленность.

Масляный трансформатор имеет огромную мощность, поэтому он позволит сэкономить много электроэнергии, минимизировать потери энергии, сэкономить энергию и снизить затраты пользователей. Мало того, масло в машине может также охлаждать внутренние сердечники проводов, тем самым повышая долговечность и электрические характеристики трансформаторного оборудования.

5. Меры предосторожности при использовании масляных-трансформаторов.

1. В масляных трансформаторах для работы используется масло, поэтому качество масла существенно влияет на срок службы и безопасность трансформатора.

2. Во время использования необходимо регулярно проверять и обслуживать систему трансформатора, чтобы обеспечить нормальную и безопасную работу машины. В противном случае велик риск возникновения проблем и крайней опасности.

3. Отходы, образующиеся при переработке нефти, загрязняют окружающую среду и влияют на жизнь окружающих людей. Поэтому важна также постепенная утилизация отходов.

Перевод: Transfo H61 20KV 160 кВА B2

H61 Трансформатор 15(20)кВ 160кВА B2

Трех-распределительный трансформатор среднего/низкого напряжения с обмотками среднего и низкого напряжения в медной обмотке мощностью P=160кВА

Соответствие -: стандарт NFC 52 100 - 52 112 и 52 113 или его эквивалент по существу.

- Естественное охлаждение: ОНАН

- Регулировка напряжения среднего напряжения: выключением +/- 5% в пяти (5) положениях

- Тип: в сообщении H61.

- Номинальная мощность: 160 кВА.

- Номинальное первичное напряжение: 20 000 В ± 5 %.

- Вторичное напряжение: 410 В без-нагрузки между фазами / 240 В между фазой и нейтралью.

- Частота: 50 Гц.

- Напряжение короткого-замыкания: 4 %

- Нет-потери нагрузки не более 300 Вт.

- Потери нагрузки не более 2000 Вт.

- Соединение: Dyn11 с выходной нейтралью

- Переходники среднего и низкого напряжения: из фарфора

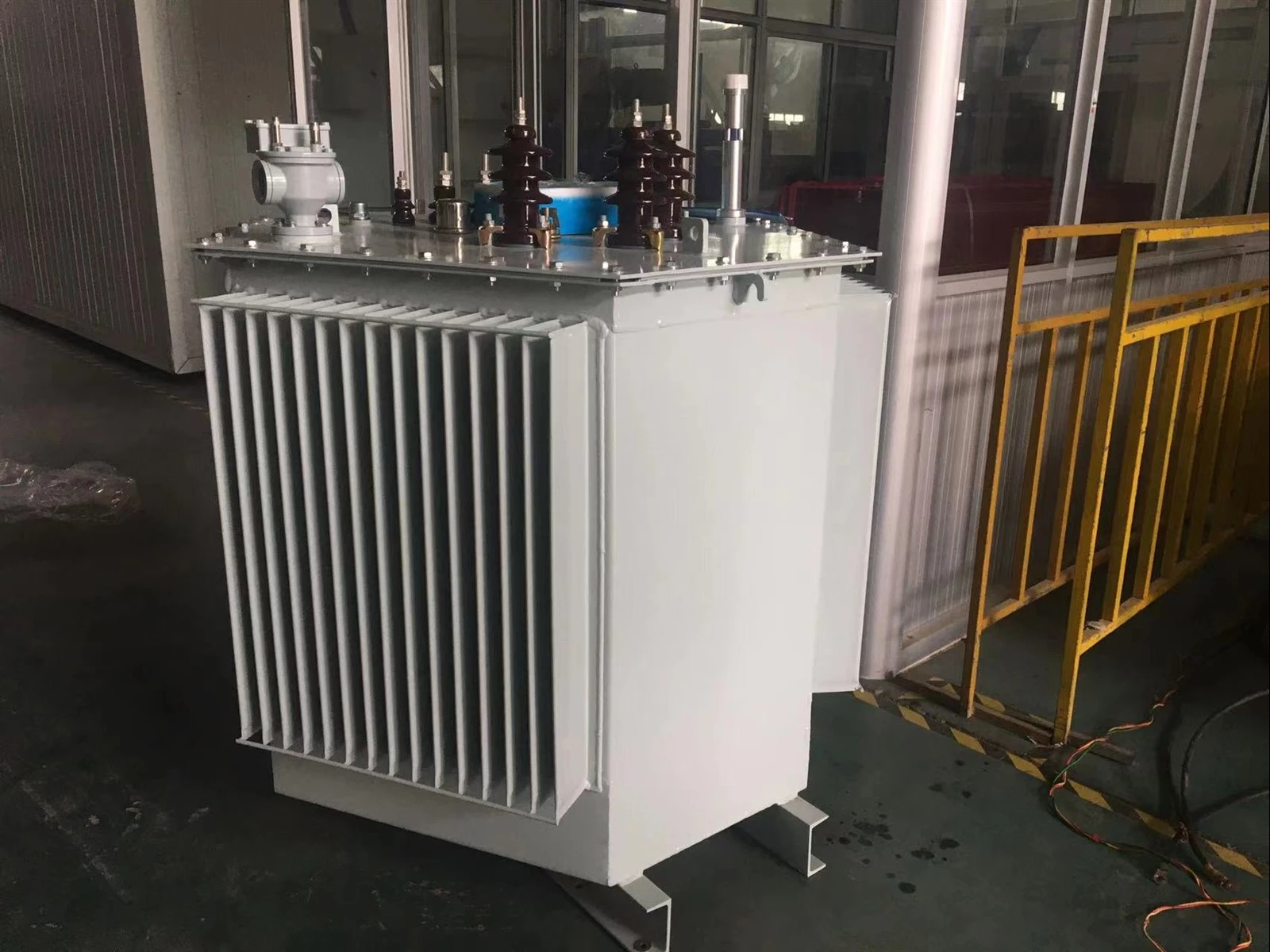

ФОТО ПРОДУКТА

Особенности продукта

1. Корпус коробки имеет закрытую конструкцию гофрированного масляного бака, предотвращает контакт воздуха, воды и трансформаторного масла, уменьшает степень старения масла, продлевает срок службы трансформатора: за счет упругой деформации гофрированного листа для регулировки изменения объема теплового расширения и сжатия трансформаторного масла;

2. Изделие имеет внешнюю конструкцию, не имеет масляной накипи, обладает высокой степенью защиты от обрастания, не требует замены трансформаторного масла при нормальном использовании, действительно-не требует обслуживания и имеет гарантию.

Безопасная эксплуатация и надежность электросетей;

3. Трансформатор оснащен защитной защитой от сброса давления. Когда давление отказа трансформатора слишком велико, его можно надежно и безопасно сбросить через клапан сброса давления.

Предотвратить распространение аварий;

4. Форма запечатывания продукта: на коробке имеется два вида сварки и затяжка болтами на выбор пользователя.

Наша фабрика:

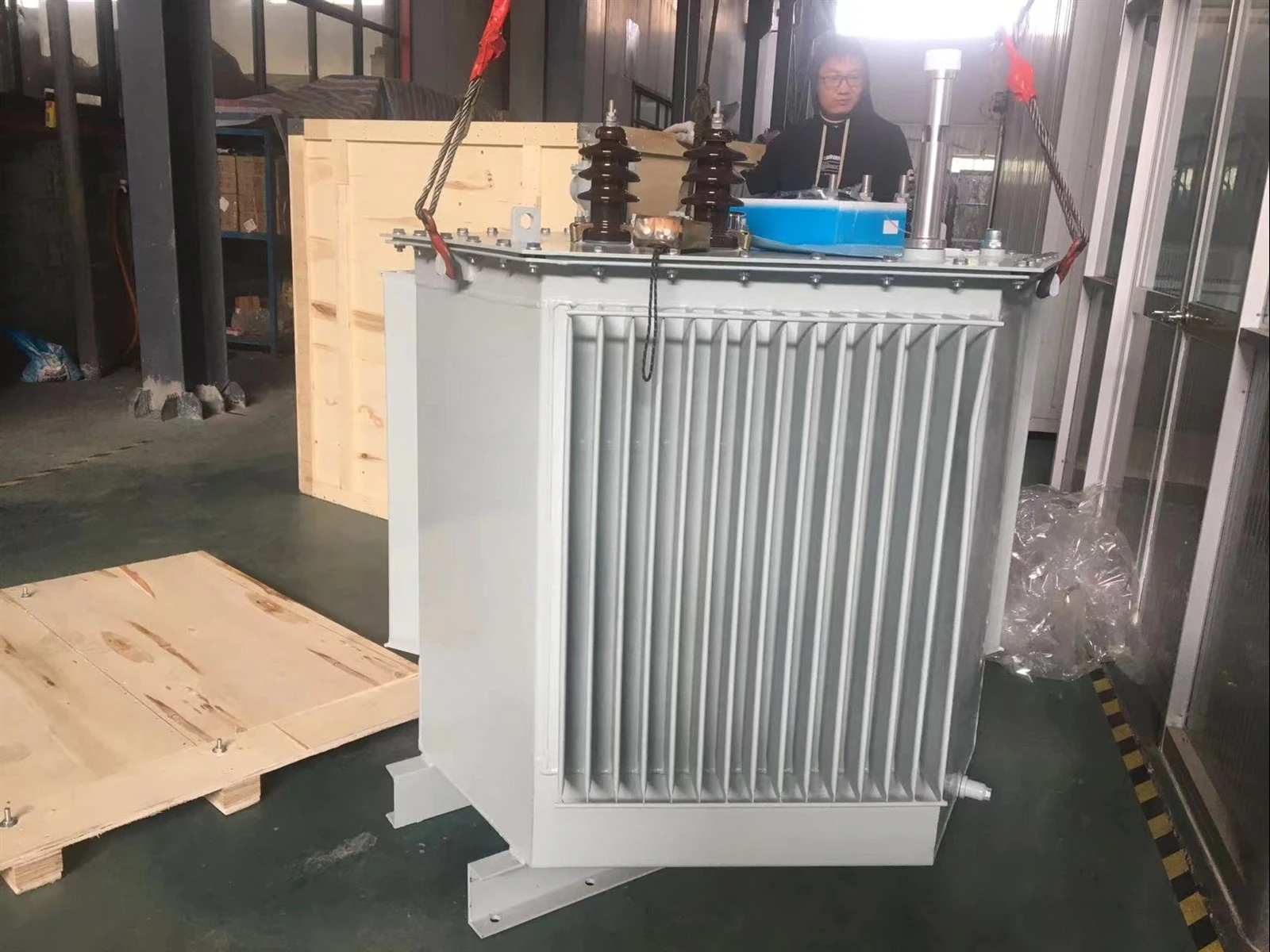

УПАКОВКА И ДОСТАВКА

О нас:

Компания Henan Fengyuan Power Technology Co., Ltd., основанная в 2010 году с уставным капиталом в 20 миллионов юаней, основными фондами в 50 миллионов юаней, более 200 сотрудниками и годовой производительностью почти 100 миллионов юаней, расположена в городе Цзиюань, Хэнань, Китай.

Компания Fengyuan специализируется на производстве распределительных шкафов KYN61-40,5, KYN28-12, XGN15-12, HXGN15-12 и других моделей полного комплекта распределительных устройств среднего и высокого напряжения, сборных передвижных трансформаторных подстанций, шкафов автоматического управления генераторами, устройств автоматического переключения двойного питания, выдвижных распределительных устройств низкого напряжения серии GCK, GCS, MNS, фиксированных распределительных устройств низкого напряжения. Серия GGD и другие продукты серии управляющих, измерительных, распределительных коробок или шкафов.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

1) Вопрос: конкурентоспособна ли ваша цена?

У нас есть собственная фабрика. Благодаря сильной системе производства и распределения мы обещаем предложить нашим клиентам наиболее конкурентоспособные цены.

2) Вопрос: Как насчет времени доставки?

О: Обычно нам требуется около 6-20 дней на производство. 15-20 дней после получения полной оплаты.

3) Вопрос: Как насчет гарантии?

Все продукты перед поставкой должны предоставить сертификат качества продукции, 24 часа послепродажного обслуживания для вас.

4) Вопрос: какой способ оплаты?

О: 30% T/T в качестве депозита, остаток 70% TT, прежде чем продукция покинет нашу фабрику.

Часто задаваемые вопросы

В5: доступен ли OEM/ODM?

А: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукцию в соответствии с чертежами или требованиями клиентов.

В6: вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100% профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также контролировать качество продукции на 100%.

В7: Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в зависимости от вашего количества или упаковки.

В8: Как насчет проверки?

О: у нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механический срок службы.

В9: Каковы условия оплаты?

О: TT, Paypal, Western Union, Alibaba trade Assurance и аккредитив принимаются. 30% T/T заранее, остаток 70% перед отправкой.

Q10: Какие услуги предлагает компания?

О: у нас есть профессиональная команда инженеров, которая может спроектировать и разработать форму для удовлетворения различных требований клиентов.

У нас также есть отдел продаж, который предлагает хорошее обслуживание от пред-продажи до-послепродажи.

Этот продукт обычно изготавливается по индивидуальному заказу.

Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предоставлять решения в соответствии с потребностями клиентов.

Пожалуйста, свяжитесь с нашим торговым персоналом для получения проектных чертежей.

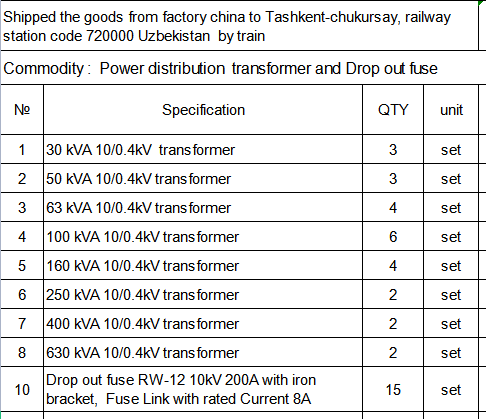

Вот примеры наших клиентов для вашей справки

Технический паспорт N степени 1-A: Трансформатор H61 20кВ/400В, 100 кВА

ЕСЛИ НУЖНО БОЛЬШЕ ПОДРОБНОСТИ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ
