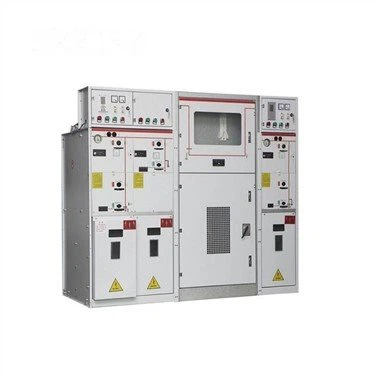

Распределительное устройство в металлическом корпусе с элегазовой изоляцией 24 кВ

Распределительное устройство с элегазовой изоляцией подходит для системы распределения электроэнергии среднего напряжения с номинальным напряжением 12 кВ и 40,5 кВ. Может использоваться в качестве RMU в сети электроснабжения, в качестве изолирующих и секционных выключателей. Если распределительное устройство с элегазовой изоляцией оснащено устройствами автоматизации распределения (FTU/DTU) и устройствами связи, оно может связываться с центром управления, измерять напряжение кабеля, ток и т. д., а также контролировать рабочее состояние переключателей.

Отправить запрос

Описание

Информация о продукте

Номинальное напряжение	12кВ/24кВ
Номинальный ток	630A
Номинальная частота	50 Гц
Уровень защиты	IP3X
Тип	Фиксированный тип
Заявление	В помещении
Переключатель нагрузки	SF6
Ключевые слова продукта	РМУ среднего напряжения, КРУЭ 12/24 кВ, распределительное устройство ГИС высокого напряжения SF6

1. Рейтинг: номинальное напряжение 12/24 кВ, номинальный ток достигает 630 А.

2. Применение: в основном применяется при строительстве и реконструкции городских электросетей.

проект. промышленные и горнодобывающие предприятия. многоэтажные дома и коммунальные

объекты. Для распределения электроэнергии. Управление и защита электрооборудования.

как блок питания контура или оконечное оборудование. Он также может быть установлен в

предварительно загруженная подстанция

3.Особенность: используйте переключатель нагрузки SF6 и комбинацию переключателя нагрузки и предохранителя в качестве главного выключателя.

Оснащен вакуумным выключателем нагрузки и пружинным рабочим механизмом, который можно

с ручным или электрическим приводом. Заземлитель и разъединитель оборудованы

с ручным приводным механизмом. С небольшим объемом и высокой безопасностью

4.Стандарт: IEC60420

Функции

• SF6 представляет собой изоляционный материал, запечатанный в корпусе из нержавеющей стали, полностью изолированный и не требующий технического обслуживания.

• Долгий срок службы.

• Очевидные смотрибельные открытые контакты.

• Надежная блокировка и более безопасная работа.

Вещь	Параметры
Номинальное напряжение	12/24кВ
Номинальный ток	630A
Номинальный кратковременно выдерживаемый ток	20кА, 4с
Номинальный пиковый выдерживаемый ток	50кА
1 мин выдерживаемое напряжение промышленной частоты	42кВ
Выдерживаемое напряжение импульса молнии	75кВ
Давление газа	0.03 МПа
Механическая выносливость	5000 раз
Уровень защиты	IP67
Годовая скорость утечки	0.1‰
