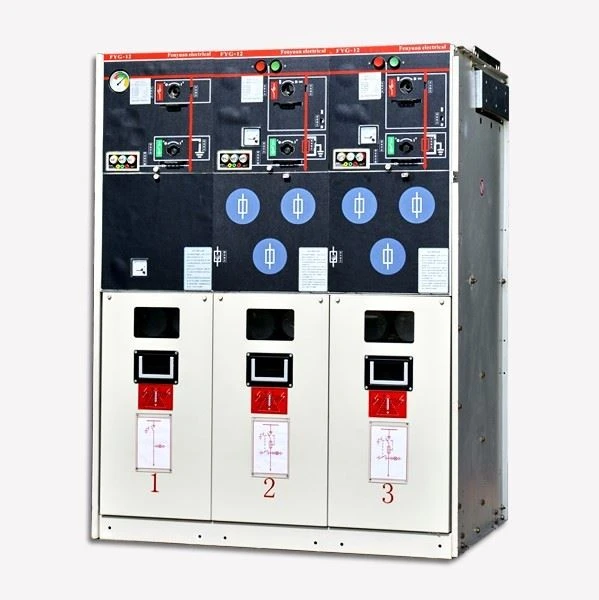

ГИС 24kv 50HZ SF6 Ring Основной блок

В основном блоке кольца, заполненном элегазом высокого давления, элегаз используется в качестве дугогасительной и изолирующей среды. Распределительное устройство представляет собой полностью герметичную и полностью изолированную конструкцию: все шины и выключатели заключены в кожухи из нержавеющей стали. Полость заполнена элегазом 1,4 бар, а уровень защиты достигает IP67: все устройство коммутатора полностью невосприимчиво к внешним условиям окружающей среды и может обеспечить нормальную работу коммутатора даже в экстремальных условиях, таких как кратковременное затопление. Продукт не требует технического обслуживания в течение всей жизни. Распределительное устройство имеет надежный и безопасный канал сброса давления, который может гарантировать личную безопасность оператора даже в экстремальных условиях. Распределительное устройство делится на два типа: фиксированная комбинация блоков и расширяемая комбинация блоков. Распределительный шкаф обычно входит и выходит спереди, а также может иметь боковой выход или боковое расширение в соответствии с различными монтажными положениями. Размер распределительного устройства прост в установке и подходит для мест с небольшим пространством и плохими условиями окружающей среды. Распределительное устройство может быть оснащено электрическими устройствами, устройствами дистанционного управления и контроля для имитации различных потребностей пользователей.

Отправить запрос

Описание

ГИС 24кВ 50Гц кольцевой основной блок SF6

Экологически чистая продукция

* 12 кВ 100% N2 C-GIS и RMU
* 24 кВ 90 % N2 плюс 10 % SF6 C-GIS
* 40,5 кВ 50 % N2 плюс 50 % SF6 C-GIS
* 40,5 кВ 100% SF6 C-GIS
* 40,5 кВ 100% N2 C-GIS

Газовая система:

-Нормальное давление накачки близко к нулевому манометрическому давлению (манометрическое давление 0.02 МПа)
-Вакуумный выключатель,
-Трехпозиционный выключатель
-Достаточная высота для ввода кабеля.

Структурные особенности:

Напряжение может достигать 40,5 кВ, ток 1250/2500 А, а разрыв может достигать 31,5 кА/4 с.
Уровень непрерывности питания GPRC2B

Размер шкафа:
1250А: 600×1600×2400мм
2500А: 800×1600×2400мм
Изоляция элегазом, вакуумное прерывание
Конструкция двойной газовой коробки: сборная шина и автоматический выключатель расположены в двух газовых коробках с независимым измерителем плотности газа.
Все контуры высокого давления герметичны.
Кабельный наконечник с внутренним конусом по немецкому стандарту DIN
Высота кабеля: больше или равна 900 мм

В случае ситуации нет необходимости двигать шкафы с обеих сторон, средний шкаф можно снять и заменить.

Технический параметр

Распределительное устройство с элегазовой изоляцией шкафа ГИС высокого/среднего напряжения
Нет.	Предметы		Ед. изм	Данные
1	Номинальное напряжение		КВ	36/40.5
2	1мин выдерживаемое напряжение промышленной частоты	На землю и между полюсами	КВ	70/95
		Первичный изолирующий перелом		95/115
3	Номинальное выдерживаемое напряжение грозового импульса	На землю и между полюсами	КВ	170/185
		Первичный изолирующий перелом		185/215
4	Номинальное напряжение		Гц	50/60
5	Номинальный ток главной шины		A	1250/2500
6	Номинальный ток отключения при коротком замыкании		кА	25/31.5
7	Открытый и закрытый ток одинарного/параллельного конденсатора		A	630/400
8	Номинальный кратковременно выдерживаемый ток/время		кА/с	25/31,5 за 4 с
9	Номинальный ток включения при коротком замыкании (пиковое значение)		кА	63/80
10	Номинальное давление накачки (отн. 20 градусов)		МПа	0.02
11	Годовая скорость утечки газа		％/Y	＜0.1
12	Номинальное напряжение вспомогательной цепи		V	ДК24,30,48,110,220 АК220

sf6 (4)

sf6 (5)

sf6 (6)

SF6 (8)

SF6 (9)

КОНВЕЙЕР

СЕРТИФИКАТ

CQC

ВЫСТАВКА

ОБЗОР КОМПАНИИ

Часто задаваемые вопросы

Q5 : Доступен ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.

Q6 : Вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.

Q7 : Можно ли договориться о цене?

A: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой

Q8 :Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.

Q9 :Что такое условия оплаты?

A: T.T, ПайПал, Вестерн Юнион, Торговая гарантия Alibabaи аккредитив приемлемый. 30 процентов T/T заранее,70 процентовостаток перед отправкой.
