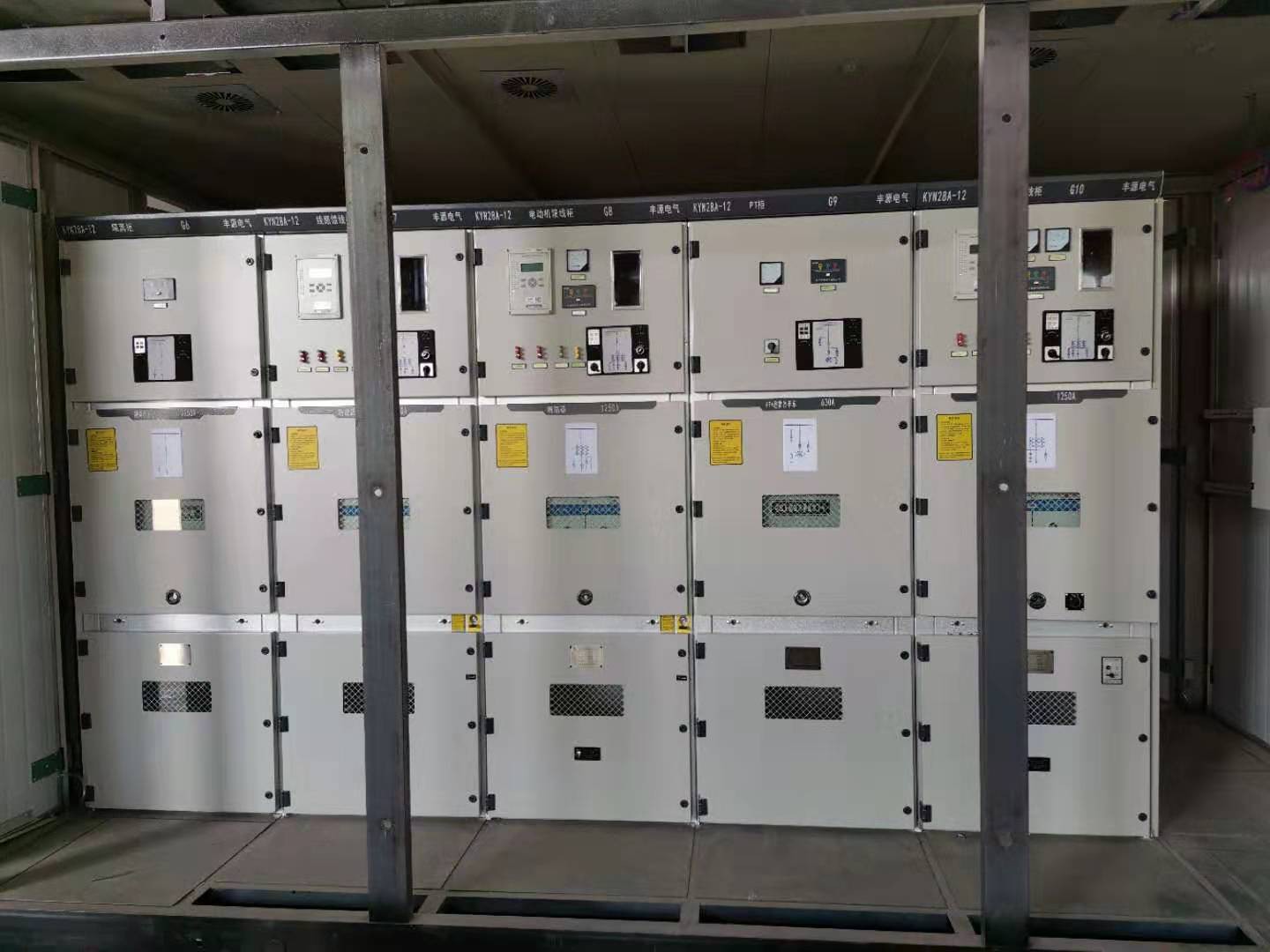

Панель распределительного устройства металлического корпуса переменного тока входящего розеточного шкафа 11 кВ

Шкаф входящей розетки 11 кВ, панель распределительного устройства с металлическим корпусом переменного тока





Функции

1: СТРОГАЯ мера защиты для обеспечения личной безопасности.

2: В кабельной комнате можно установить до 9 одножильных кабелей.

3: Для ручной тележки будут установлены рабочие и испытательные позиции, и обе позиции оснащены безопасным и надежным устройством позиционирования и устройством отображения.

4: Корпус полностью собран из алюминизированных и оцинкованных стальных листов, которые обработаны и согнуты на станке, а затем закреплены болтами.

5: Он обладает высокой механической прочностью, что гарантирует его аккуратность и красоту.

6: Дверь распределительного щита покрыта пластиком, а также обладает высокой ударопрочностью и защитой от коррозии.

7: Первичный выключатель может быть оснащен вакуумным выключателем VD4 и выключателем нагрузки фиксированного типа серии C3 от ABB. Вместо таких же зарубежных вакуумных выключателей также могут поставляться различные отечественные вакуумные выключатели (такие как VS1, VH1, VK, ZN28). продукты.

8: Передняя дверь оборудована смотровым окном для проверки рабочего состояния компонентов внутри помещения.

Условия обслуживания

◎ Температура окружающего воздуха: -15 градус ~+40 градус;

◎ Относительная влажность: среднесуточное значение 95%, среднесуточное давление водяного пара < 2,2 кПа;

◎ Среднемесячное значение «90%, а среднемесячное давление водяного пара < 1,8 кПа;

© Высота: ^1000м;

◎ Сейсмическая интенсивность: не выше Ms8.

◎ Окружающий воздух не должен содержать агрессивных или легковоспламеняющихся газов или паров;

◎ Нет явной вибрации;

Основные технические параметры
Номинальное напряжение	.....................................	кВ	3.6,7.2,12
Номинальная частота	.....................................	Гц	50
Номинальный ток автоматического выключателя	.....................................	A	630/4000
Номинальный ток распределительного устройства	.....................................	A	630/4000
Номинальный кратковременно выдерживаемый ток (4S)	.....................................	кА	20,25,31.5,40
Номинальный пиковый выдерживаемый ток (пик)	.....................................	кА	50,63,80,100
Номинальный ток отключения при коротком замыкании	.....................................	кА	20,25,31.5,40
Номинальный уровень изоляции, выдерживаемое напряжение промышленной частоты в течение 1 мин.	Полюс-полюс, полюс-земля	кВ	24,32,42
	Между открытыми контактами	кВ	24,32,48
Выдерживаемое напряжение грозового импульса (пиковое)	Полюс-полюс, полюс-земля	кВ	40,60,75
	Между открытыми контактами	кВ	46,70,85
Корпус имеет степень защиты IP4X и IP2X, когда дверь отсека и дверца камеры выключателя открыты.



















В5: доступен ли OEM/ODM?

А: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукцию в соответствии с чертежами или требованиями клиентов.

В6: вы производитель или торговая компания?
О: мы фабрика. Как 100% профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также контролировать качество продукции на 100%.

В7: Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в зависимости от вашего количества или упаковки.

В8: Как насчет проверки?

О: у нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на распыление соли, испытание типа проводника, испытание на механический срок службы.

В9: Каковы условия оплаты?

О: TT, Paypal, Western Union, торговая гарантия Alibaba и аккредитив приемлемы. 30% T/T заранее, 70% баланса перед отправкой.

Q10: Какие услуги предлагает компания?

О: у нас есть профессиональная команда инженеров, которая может спроектировать и разработать форму для удовлетворения различных требований клиентов.

У нас также есть отдел продаж, который предлагает хорошее обслуживание от предпродажной до послепродажной.







Этот продукт обычно изготавливается по индивидуальному заказу.
Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предоставлять решения в соответствии с потребностями клиентов.
Пожалуйста, нажмите кнопку ниже, чтобы отправить нам информацию, и наш торговый персонал свяжется с вами, чтобы предоставить вам проектные чертежи.



Вот примеры наших клиентов для вашей справки

клиент из Узбекистана

Техническая спецификация
1.1 710-512-01-Главная подстанция МВС1
Вводное распределительное устройство A01 B01 2
№ Компоненты Спецификация Кол-во Производитель
1 ВКБ
HVX12-50-31-Ф 275 мм
Высота над уровнем моря Меньше или равна 2000 м.
Напряжение открытия DC220V
Замыкающее напряжение 220 В постоянного тока
Напряжение накопления энергии DC220V
Набор 1 Китай
2 VT JDZ-10 10КВ/√3/0.1КВ/√3 Комплект 3 Китай
3 КТ
LZZBJ9-12 3000/1A 5P20 10ВА
5P20 5ВА 5Fs5 5ВА
Набор 3 Китай
4 Высоковольтный предохранитель XRNP1-12 0.5A ПК 3 Китай
5 Грозозащитный разрядник HY5WZ-17/50 Комплект 3 Китай
6 Интеллектуальная панель управления WY-9008A ПК 1 Китай
7 Индикатор короткого замыкания и замыкания на землю EKL-4-1 Шт. 1 Китай
8 Многофункциональный электрический прибор PD666-3S3 380V 5A Шт. 1 Китай
9 Устранитель первичных гармоник LXQ-12KV Pc 1 Fengyuan
10 Заряженный дисплей DXN-12Q ПК 1 Китай
11 Контроллер температуры и влажности WY-CS-III шт. 1 Китай
12 Соединительная деталь JY-2 Шт. 3 Китай
13 Распределительная коробка PJ1 шт. 1 Китай
14 Дозирующий кронштейн универсального типа ПК 1 Китай
15 Сигнальная лампа ND16-22D/4 AC380V красная шт 1 CHNT
16 Сигнальная лампа ND16-22D/4 AC380V зеленая Шт 1 CHNT



ЕСЛИ НУЖНО БОЛЬШЕ ПОДРОБНОСТИ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ
