KYN61-40.5 Распределительное устройство высокого напряжения

KYN61-40.5 Распределительное устройство высокого напряжения

KYN61-40.5 Бронированное металлическое закрытое распределительное устройство, адаптированное к системе трехфазного переменного тока частотой 50 Гц для приема и рассеивания электроэнергии, а также управления, защиты и мониторинга цепей.

Отправить запрос

Описание

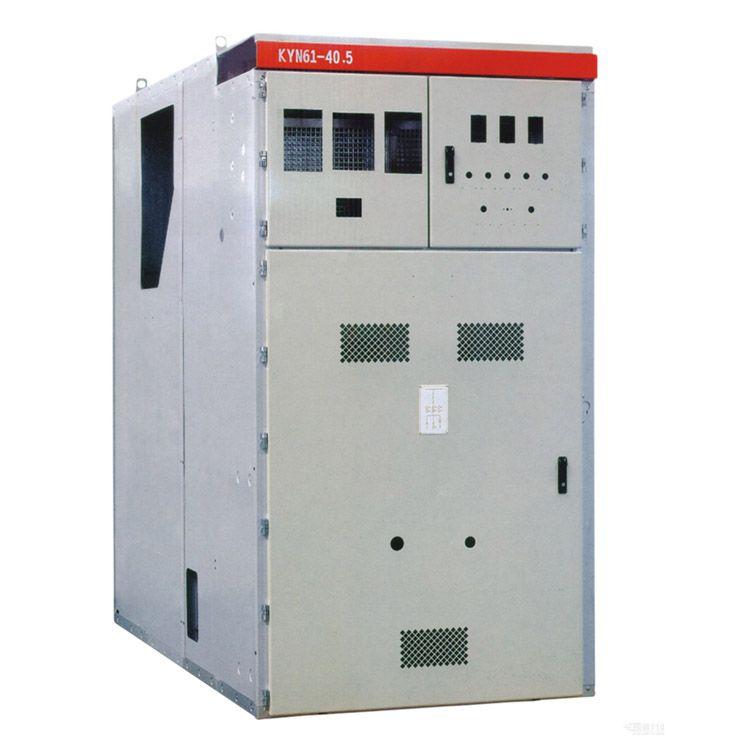

KYN61-40.5 Распределительное устройство высокого напряжения

Распределительное устройство высокого напряжения KYN61-40,5 подходит для электросети трехфазного переменного тока напряжением 40,5 кВ, частотой 50/60 Гц, используется для приема и распределения электрической энергии, а также для управления, мониторинга и защиты. Он подходит для общих энергетических систем и случаев с частыми операциями.

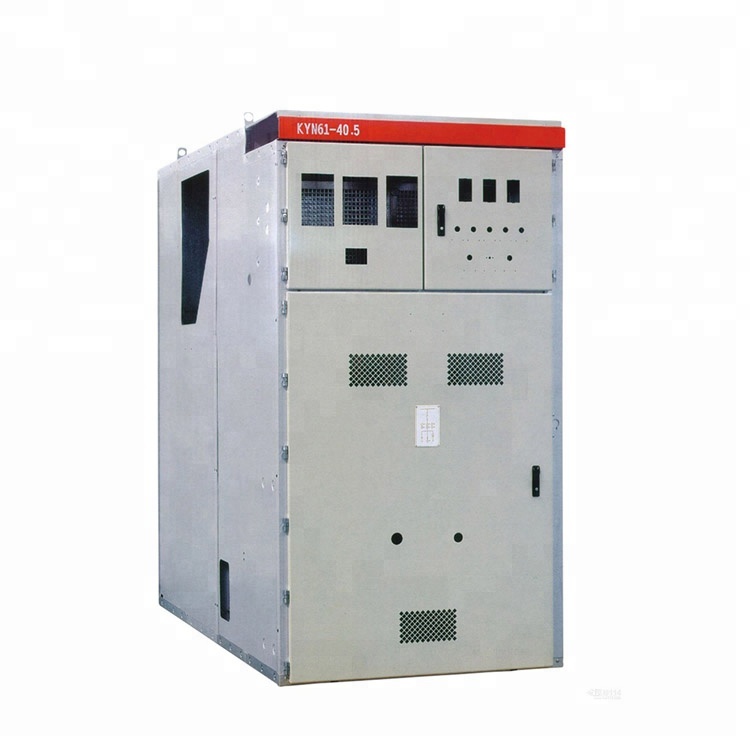

KYN61-40.5 High Voltage Switchgear

Это распределительное устройство высокого напряжения соответствует требованиям GB3906, IEC298 и других стандартов. Он также имеет «пять функций предосторожности», таких как предотвращение неправильной работы автоматического выключателя, предотвращение тележки, несущей нагрузку, предотвращение включения заземлителя, когда заземлитель находится в положении заземления, предотвращение передачи заземлителя из положения заземления и предотвращение ошибочного ввода электрической изоляции.

Технические параметры распределительного устройства высокого напряжения KYN61-40.5:

Нет.	Предметы			Единица	Параметры
1	Номинальное напряжение			КВ	40.5
2	Номинальная частота			Гц	50
3	Номинальный ток главной шины			A	1250,1600,1200
4	Номинальный ток ответвительной шины			A	630/1250/ 1600
5	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты за 1 мин (эффективное значение)	Фаза-фаза, Фаза-земля	КВ	95
			Первичный изолированный перелом	КВ	115
		Выдерживаемое напряжение грозового импульса (пиковое значение)	Фаза-фаза, Фаза-земля	КВ	185
			Первичный изолированный перелом	КВ	215
		Выдерживаемое напряжение промышленной частоты вспомогательной цепи управления		V	2000
6	Номинальный ток отключения при коротком замыкании			КА	25/31.5
7	Номинальный ток замыкания короткого замыкания (пиковое значение)			КА	63/80
8	Номинальный кратковременный-выдерживаемый ток (4S)			КА	25/31.5
9	Номинальный пиковый выдерживаемый ток			КА	63/80
10	Номинальное напряжение вспомогательной цепи управления			V	-110,-220,~220
11	Степень защиты				Корпус IP4X, IP2X При открытии дверцы автоматического выключателя
12	Размер контура (ширина * глубина * высота)			мм	1400(1200)2800(2600)2600(*включая внутреннюю цифровую ручную тележку для элегазового газа)
13	масса			кг	~2300
