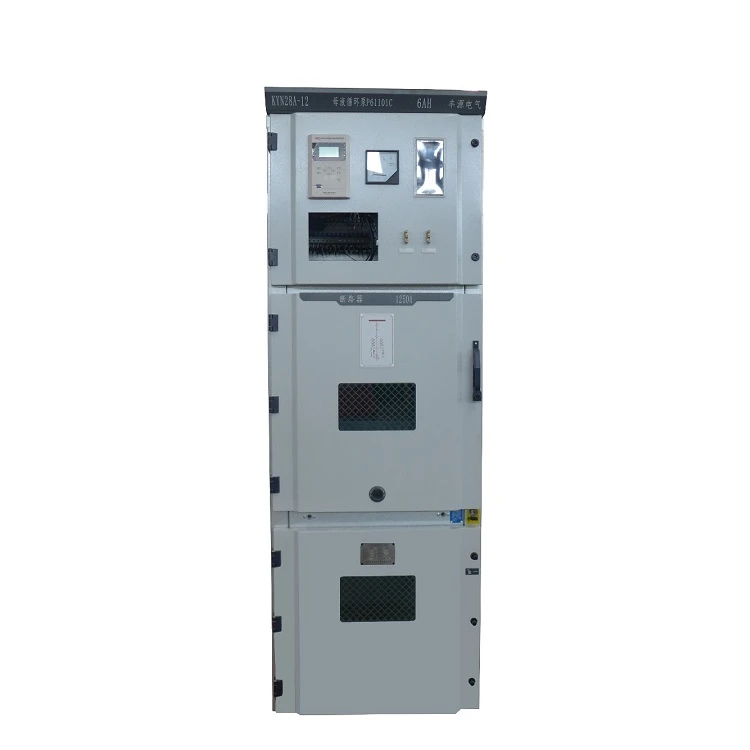

Щит распределительного устройства 11кв

Комнатное распределительное устройство типа KYN28A-12 представляет собой полный комплект оборудования для распределения электроэнергии для одношинной и односекционной системы трехфазного переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.

Отправить запрос

Описание

Щит распределительного устройства 11кв

Он в основном используется для приема и передачи энергии на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, а также в гражданских зданиях, а также для контроля, управления и защиты высоковольтных двигателей, конденсаторов и трансформаторов.

Это распределительное устройство соответствует требованиям стандартов IEC298, GB3906 и DL \ T404. Он может быть укомплектован автоматическим выключателем ABB' s VD4 и бытовым вакуумным выключателем VS1.

11kv Switchgear Panel Board

11kv Switchgear Panel Board Factory

Условия труда

1. Температура окружающего воздуха: самая высокая температура 40 ℃, самая низкая температура -15 ℃.

2. Относительная влажность: среднесуточная относительная влажность: ≤95%. Среднесуточное давление водяного пара не превышает 2,2 кПа. Среднемесячная относительная влажность ≤90%, а среднемесячное давление водяного пара не превышает 1,8 кПа.

3. Высота: ≤1000м.

4. Интенсивность землетрясения: не более 8 баллов.

5. Окружающий воздух не должен быть значительно загрязнен агрессивными или горючими газами, водяным паром и т. Д.

6. Нет места с сильной вибрацией.

7. При использовании в нормальных условиях за пределами GB3906 пользователь должен провести переговоры с компанией.

Основные технические параметры

Номинальное напряжение	.....................................	кВ	3.6、7.2、12
Номинальная частота	.....................................	Гц	50
Номинальный ток автоматического выключателя	.....................................	A	630/4000
Номинальный ток распределительного устройства	.....................................	A	630/4000
Номинальный кратковременный выдерживаемый ток (4S)	.....................................	кА	20、25、31.5、40
Номинальный выдерживаемый пиковый ток (пик)	.....................................	кА	50、63、80、100
Номинальный ток отключения при коротком замыкании	.....................................	кА	20、25、31.5、40
Номинальный уровень изоляции 1 мин. Выдерживаемое напряжение промышленной частоты	Полюс-полюс, полюс-земля	кВ	24、32、42
	Между открытыми контактами	кВ	24、32、48
Выдерживаемое напряжение грозового импульса (пиковое)	Полюс-полюс, полюс-земля	кВ	40、60、75
Выдерживаемое напряжение грозового импульса (пиковое)	Между открытыми контактами	кВ	46、70、85
Корпус имеет степень защиты IP4X, а при открытии дверцы отсека и дверцы камеры выключателя - IP2X.
