40.5kv Переключатель питания

KYN61-40.5kv power switchgear имеет функцию «пяти профилактических мероприятий»: предотвращайте неправильное функционирование выключателя, предотвращайте нажатие и вытягивание ручной тележки с нагрузкой, предотвращайте подключение наземного провода к земле, предотвращайте передачу электроэнергии с помощью наземного провода и...

Отправить запрос

Описание

KYN61-40.5kv power switchgear имеет функцию "пять профилактических операций": предотвращать неправильное функционирование выключателя, предотвращать толкание и вытягивание ручной тележки с нагрузкой, предотвращать подключение наземного провода к земле, предотвращать передачу электроэнергии с наземным проводом и предотвращать непреднамеренное проникновение в заряженную интервальную функцию.

Он подходит для трехтасового переменного тока 50 Гц, системы распределения электроэнергии напряжения 35 кВ для приема и распределения электроэнергии. Этот тип switchgear является полным набором устройств защиты в помещении и не устанавливается к стене.

Нормальные условия окружающей среды

1. Верхний предел температуры окружающего воздуха: 40 градусов по Цельсию, нижний предел: -10 градусов по Цельсию, а среднесуточная температура не превышает 35 градусов по Цельсию;

2. Высота не превышает 1000 м;

3. Относительная температура окружающей среды составляет не более 95% в день, а среднемесячная не более 90%;

4. Интенсивность землетрясений не превышает 8;

5. Среднесуточное значение давления водяного пара не превышает 2,2 кп, а среднемесячное значение не превышает 1,8 кпы;

6. В этом здании нет пожара, опасности взрыва, серьезного загрязнения, химической коррозии и тяжелого места.

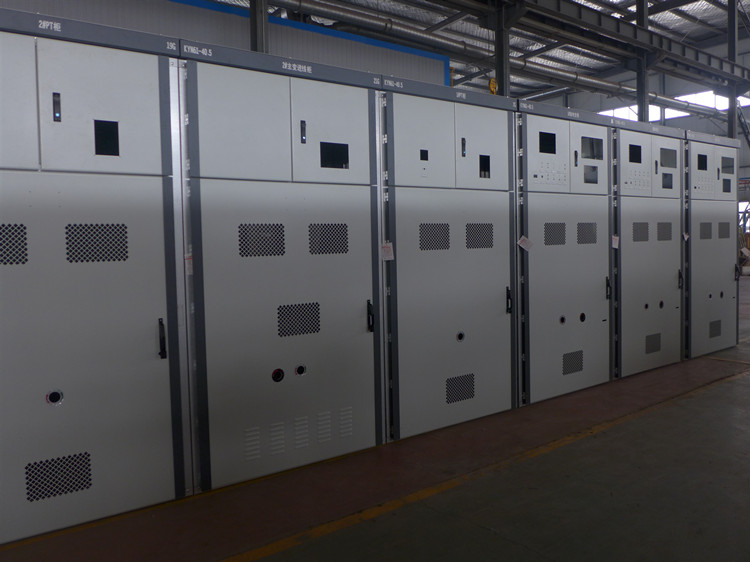

40.5kV Armoured removable AC metal enclosed switchgear Fengyuan electric control panel board

Нет.	Элементы			единица	Параметры
1	номинальное напряжение			кв	40.5
2	Оценка частоты			Гц	50
3	Основной автобусный бар оценил ток			ля	1250,1600,1200
4	Филиал busbar рейтингу текущего			ля	630/1250/ 1600
5	Рейтинговый уровень изоляции	Частота мощности выдерживает напряжение в 1мин (Эффективное значение)	Фаза, Фазовая площадка	кв	95
			Первичный перелом изоляции	кв	115
		Импульс молнии выдерживает напряжение (пиковое значение)	Фаза, Фазовая площадка	кв	185
		Импульс молнии выдерживает напряжение (пиковое значение)	Первичный перелом изоляции	кв	215
		Частота мощности выдерживает напряжение вспомогательной цепи управления		вольт	2000
6	Оценка короткого замыкания нарушение тока			Ка	25/31.5
7	Оцененный ток закрытия короткого замыкания (пиковое значение)			Ка	63/80
8	Оцененный короткий ток выдержки (4S)			Ка	25/31.5
9	Рейтинговый пик выдерживает ток			Ка	63/80
10	Оценка напряжения вспомогательной цепи управления			вольт	-110,-220, 220 евро
11	Защитный класс				Корпус IP4X, IP2X Когда открывается дверь выключателя
12	Размер контура (ширина - глубина - высота)			миллиметр	1400 (1200) 2800 (2600) 2600 (включает внутреннюю цифровую схему ручной тележки SF6)
13	вес			кг	2300 евро
