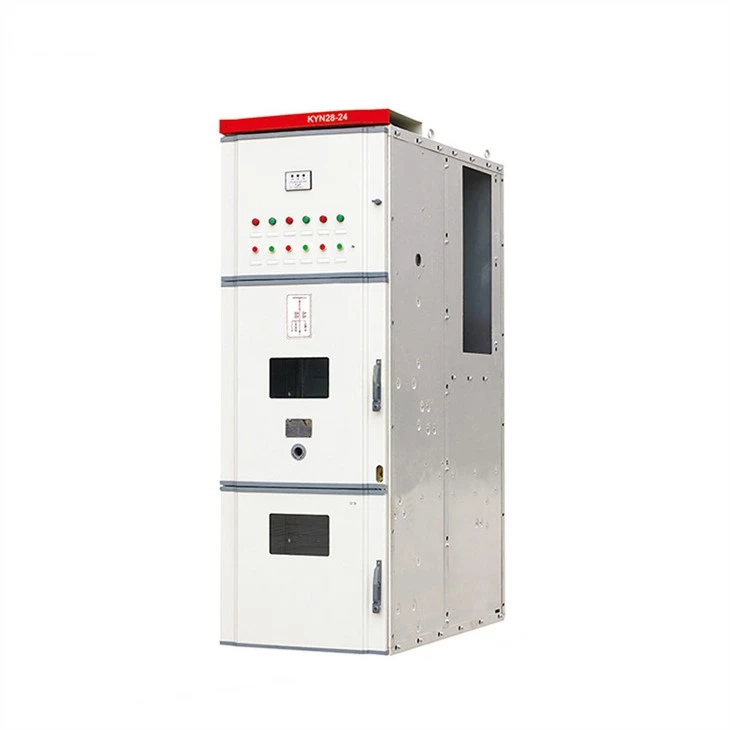

KYN28-24 20КВ электрораспределительное оборудование

KYN28-24 Внутреннее выдвижное распределительное устройство в металлическом корпусе (далее - распределительное устройство) представляет собой комплектное устройство распределения электроэнергии для 3,6~24 кВ, 3-фазного переменного тока, 50 Гц, секционированной системы с одной шиной. Он в основном используется для передачи мощности средних / малых генераторов на электростанциях, приема электроэнергии, передачи для подстанций в распределительной и энергосистеме заводов, шахт и предприятий, а также для запуска большого высоковольтного двигателя и т. д., чтобы контролировать , защищать и контролировать систему. Распределительное устройство соответствует стандарту IEC298, GB3906-91. Помимо использования с бытовым вакуумным выключателем VS1, его можно использовать с VD4 от ABB, 3AH5 от Siemens ZN65A, VB2 от GE и т. д. Это действительно устройство распределения электроэнергии с хорошими характеристиками.

Отправить запрос

Описание

KYN28-24Внутренний выключатель в металлическом корпусе кВ для устройства распределения питания трехфазной шины 24 кВ и системы с одной шиной, его основными особенностями являются небольшое распределительное устройство в металлической оболочке, воздушная изоляция, домашний дизайн. Хорошая взаимозаменяемость, эффективность загрузки шкафа, хорошие ВЭП-24КВ, ВС1-24КВ и т.д. Внутренний вакуумный выключатель является отличным устройством распределения электроэнергии внутри помещений. KYN28A-24 средний шкаф, шкаф распределительного устройства высокого и низкого напряжения - это новый тип коммутационного оборудования, разработанный и разработанный нашей компанией. Он имеет характеристики небольшой площади и компактной конструкции. Подходит для большой высоты, полной температуры воздуха, влажности, утечки, требований к разрядке, для трехфазной системы электропитания переменного тока 50 Гц, для приема и распределения мощности в цепи управления, обнаружения и защиты.

Структурные характеристики

1. Он имеет идеальную механическую и электрическую двойную блокировку и функцию защиты от ошибок.

2. Шкаф может быть гибко оснащен вакуумными выключателями ВС1, ВЫГ, ВД4, ВН2 и другими.

3. Часть крыши имеет вентиляционную конструкцию, то есть она может удовлетворить потребность в предотвращении пыли и не требует решения проблемы сброса давления.

4. Использование шкафа: одна ось, двойной вал и т. д., чтобы удовлетворить различные требования.

5. Использование алюминиево-цинкового композитного фланцевого процесса, установка плоского винта, гибкое использование, удобство, простота и практичность, хорошая производительность.

6. KYN28-24 в центре контроля и проверки качества высоковольтного электрооборудования посредством эксперимента с полным баком, его конструкция и производство полностью соответствуют требованиям стандартов GB, DC, IEC.

Условия труда:

а. Верхний предел температуры окружающей среды и нижний предел составляют соответственно плюс 40 градусов и -40 градусов; (допускается хранение и транспортировка при -30 градусах);

б. Высота не более 1000м;

в. Относительная влажность: среднесуточное значение не должно превышать 95 процентов, а среднемесячное значение не должно превышать 90 процентов (плюс 25 градусов);

д. Сейсмичность должна быть не более 8 баллов;

е. Места без возгорания, риска взрыва, серьезного загрязнения, химической коррозии и сильной вибрации.

Технический параметр

Вещь		Ед. изм	Данные
Номинальное напряжение		КВ	24
Уровень изоляции	Номинальное выдерживаемое напряжение промышленной частоты (1 мин)	КВ	65/79 (фаза-земля/между разомкнутыми контактами)
Уровень изоляции	Номинальное выдерживаемое напряжение грозового импульса	КВ	125/145 (фаза-земля/между разомкнутыми контактами)
Номинальная частота		Гц	50/60
Номинальный ток главной шины		A	630,1250,1600,2000,3150
Номинальный ток ответвленной шины		A	630,1250,1600,2000,3150
4 с Кратковременный выдерживаемый ток (среднеквадратичное значение)		КА	16,20,25,31.5
Пиковый выдерживаемый ток (пик.)		КА	40,50,63,80
Степень защиты			Корпус: IP4X, Между отсеком: IP2X
