KYN61-40.5 Электрическая панель распределительного устройства 50 кВ

KYN61 бронированное съемное распределительное устройство переменного тока в металлическом корпусе (далее именуемое «распределительное устройство»). Он применим к трехфазной сети переменного тока 50 Гц, 35 - 40 кВ, используется для приема и распределения электроэнергии, а также для контроля, защиты и наблюдения за цепью.

Отправить запрос

Описание

КИН61-40.5 Щит электрораспределительного устройства 50 кВ

Основной особенностью бронированного съемного распределительного устройства переменного тока в металлическом корпусе типа КИН61-40.5 (далее - КРУ) является то, что шкаф оснащен полностью изолированными вакуумными ЗН85-40.5 и ВД4, ВБ2. автоматический выключатель и пружинный привод. Корпус шкафа изготовлен из алюминиево-цинкового листа, что повышает точность подгонки ручной тележки к корпусу шкафа. Очень удобно вставлять и вынимать тележку, которая является взаимозаменяемой. Внешний вид красивый и схема полная, безопасная и надежная.

Данное изделие используется в энергосистеме трехфазного переменного тока 35кВ 50Гц, для распределительных устройств электростанций, подстанций и промышленных и горнодобывающих предприятий для приема и распределения электроэнергии, с функциями управления, защиты и контроля.

Этот продукт соответствует: GB3906"3-35Распределительное устройство переменного тока в металлическом корпусе", GB/T11022"Общие технические требования стандарта высоковольтного распределительного устройства и контрольного оборудования", DL/T404 "Технические условия для заказа высоковольтного переключателя переменного тока шкаф», IEC298 «Распределительное устройство переменного тока в металлическом корпусе и аппаратура управления с номинальным напряжением 1 кВ выше 52 кВ и ниже».

Функции:

1. Высокая степень защиты

2. Простая замена выключателя

3.Хорошая взаимозаменяемость ручной тележки

4. Меньше покрытой площади

5. Высокий уровень безопасности

6. Надежное устройство блокировки, чтобы избежать неправильной работы

Приложение:

КРУЭ с воздушной изоляцией в металлическом выкатном корпусе КИН61-40.5 (З) (далее - КРУЭ) является необходимым внутрикомнатным электрораспределительным оборудованием в 3-фазе переменного тока 40,5 кВ 50Гц. Он в основном используется для распределения электроэнергии на электростанциях и подстанциях в шахтах, промышленности и системах электроснабжения. Также он используется в управлении, защите и мониторинге и т. д. для линейных цепей, а также для часто используемых площадок.

Сервисная среда:

1. Температура окружающей среды: -10°C ~ плюс 40°C, измеренная средняя относительная влажность в течение 24 часов Меньше или равна 35°C;

2. Высота над уровнем моря: не более 1000 м;

3. Влажность окружающей среды: среднесуточная относительная влажность менее или равна 95 процентам; Среднемесячная относительная влажность Менее или равна 90 процентам

4. Интенсивность землетрясения: меньше или равна 8 баллам.

5. Давление водяного пара: среднесуточная относительная влажность менее или равна 2,2 кПа; Среднемесячная относительная влажность Менее или равна 1,8 кПа;

6. Окружающая среда: отсутствие огня, опасности взрыва, серьезного загрязнения, химической коррозии и сильной вибрации.

Технический параметр

Нет.	Предметы			Единица	Параметры
1	Номинальное напряжение			КВ	40.5
2	Номинальная частота			Гц	50
3	Номинальный ток главной шины			A	1250,1600,1200
4	Номинальный ток отводной шины			A	630/1250/ 1600
5	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты за 1 мин (действующее значение)	фаза-фаза, фаза-земля	КВ	95
			Первичный изолирующий перелом	КВ	115
		Выдерживаемое напряжение импульса молнии (пиковое значение)	фаза-фаза, фаза-земля	КВ	185
		Выдерживаемое напряжение импульса молнии (пиковое значение)	Первичный изолирующий перелом	КВ	215
		Выдерживаемое напряжение промышленной частоты вспомогательной цепи управления		V	2000
6	Номинальный ток отключения короткого замыкания			КА	25/31.5
7	Номинальный ток замыкания при коротком замыкании (пиковое значение)			КА	63/80
8	Номинальный кратковременно выдерживаемый ток (4S)			КА	25/31.5
9	Номинальный пиковый выдерживаемый ток			КА	63/80
10	Номинальное напряжение вспомогательной цепи управления			V	-110,-220,~220
11	Степень защиты				Степень защиты IP4X, IP2X При открытии дверцы автоматического выключателя
12	Размер контура (ширина * глубина * высота)			мм	1400(1200)2800(2600)2600(*включая внутреннюю цифровую схему ручной тележки SF6)
13	масса			кг	~2300

kyn61-40.5 (8)

KYN61-40.5 (2)

KYN61-40.5(3)

KYN61-40.5

ФАБРИКА

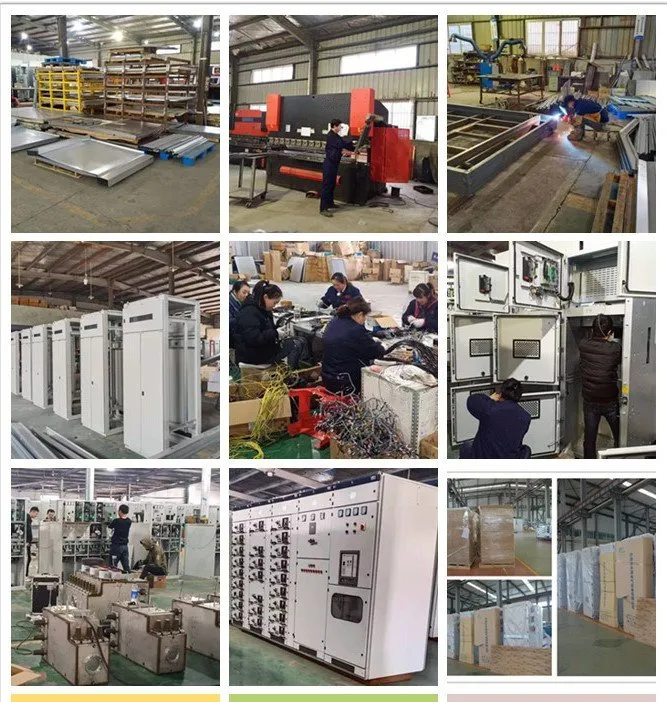

production line1

workshop

СЕРТИФИКАТ

CQC

ВЫСТАВКА

ОБЗОР КОМПАНИИ

УПАКОВКА И ДОСТАВКА

baozhuang_

Часто задаваемые вопросы

Q5 : Доступен ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.

Q6 : Вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.

Q7 : Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой

Q8 : Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.

Q9 : Что такое условия оплаты?

A: TT, Paypal, Western Union, торговая гарантия Alibaba и аккредитив приемлемы. 30 процентов T/T заранее, 70 процентов баланса перед отправкой.
