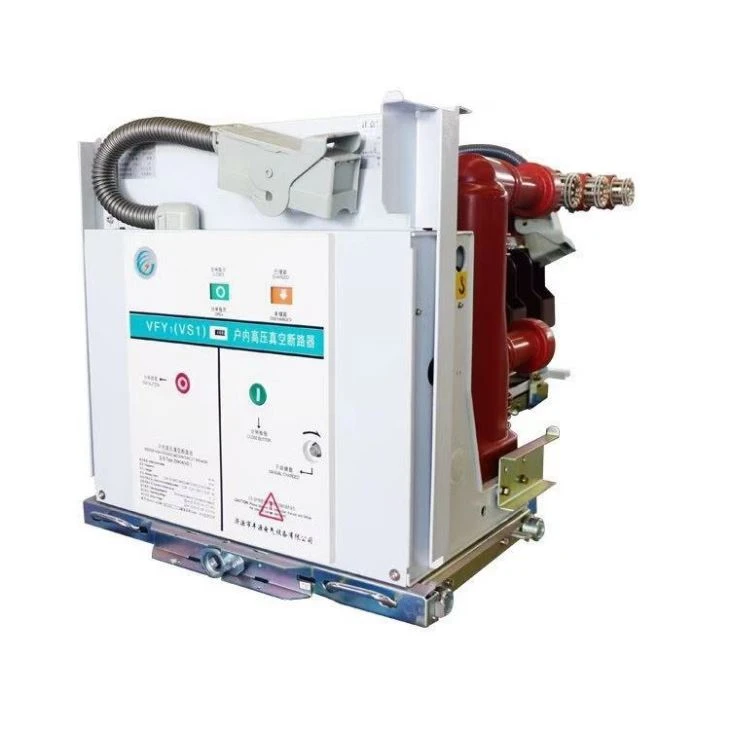

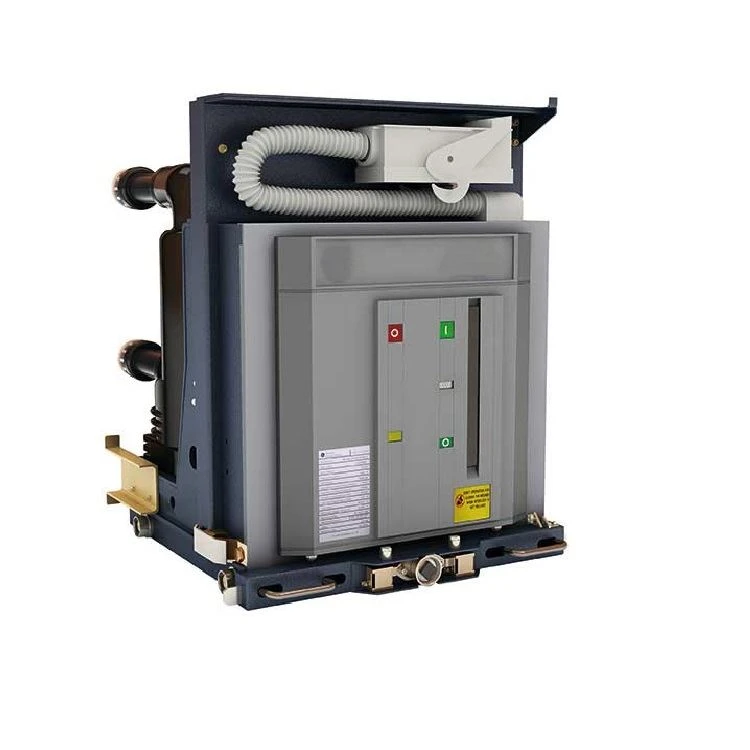

Внутренний вакуумный выключатель с боковым креплением

Широко используется на электростанциях, подстанциях и другом электрооборудовании для защиты и управления электрооборудованием, особенно в тех местах, где товары часто эксплуатируются при номинальном токе и многократном отключающем токе.

Отправить запрос

Описание

Внутренний вакуумный выключатель с боковым монтажом подходит для напряжения 12 кВ в качестве блока защиты и управления энергетическим оборудованием промышленных и горнодобывающих предприятий, его можно использовать для переключения нагрузок различного типа и частой работы, многократно нарушая ситуацию с током короткого замыкания. Продукт оснащен новым типом автоматического выключателя, часть VSG может принять международный бренд встраиваемых полюсов, вакуумный прерыватель и основная часть цепи жестко запечатаны в единое целое, защитить прерыватель от столкновения, пыли и геля, сильные способности адаптироваться к окружающей среде, значительно снижает затраты на эксплуатацию и техническое обслуживание. Реальная реализация части продукта - не требующий обслуживания, не требующий обслуживания рабочий механизм;

НЕТ	Пункт	Единицы	технические параметры
1	Номинальное напряжение	К.В.	12
2	Номинальное кратковременное выдерживаемое напряжение промышленной частоты		42/48 (межфазный, земля / трещина)
3	Номинальное импульсное выдерживаемое напряжение молнии		42/48 (межфазный, земля / трещина)
4	Номинальная частота	Гц	50
5	Номинальный ток	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Номинальный ток отключения при коротком замыкании	KA	20/25	31.5	40
7	Номинальное кратковременное выдерживаемое напряжение	KA	20/25	31.5	40
8	Номинальная продолжительность короткого замыкания	S	4
9	Номинальный пиковый выдерживаемый ток	KA	50/63	80	100
10	Номинальный ток короткого замыкания	KA	50/63	80	100
11	Выдерживаемое напряжение частоты вторичной цепи (1 мин)		2000
12	Номинальный ток отключения группы конденсаторов одинарной / обратной	A	630/400 (40kA: 800/400)
13	Номинальный ток закрытия конденсаторной батареи		12,5 (частота не более)
14	Механическая жизнь	KA	20000
15	Номинальное текущее время отключения (электрическая жизнь)	KA	20000
16	Номинальное время отключения тока короткого замыкания	раз	50 (40KA≤30)
17	Динамические и статические контакты позволяют изнашивать совокупную толщину	мм	3
18	Время накопления энергии	s	≤10
19	Расстояние открытия контакта	мм	11±1
20	слишком большой ход	мм	3.5±0.5
21	Время отказов закрытия контакта	РС	≤2 (40KA≤3)
22	Трехфазный сплит / закрытый период	РС	≤2
23	Средняя скорость открытия (контакты разделены на -8 мм)	m/s	1.2±0.2
24	Сопротивление главной проводящей петли	m/s	0.6±0.2
25	Сопротивление главной проводящей петли	μΩ	≤50(630A)≤45(1250A) ≤40 (1600,2000А) ≤35 (2500А или более)
26	Номинальная последовательность операций		0-0.3s-CO-180s-Co
