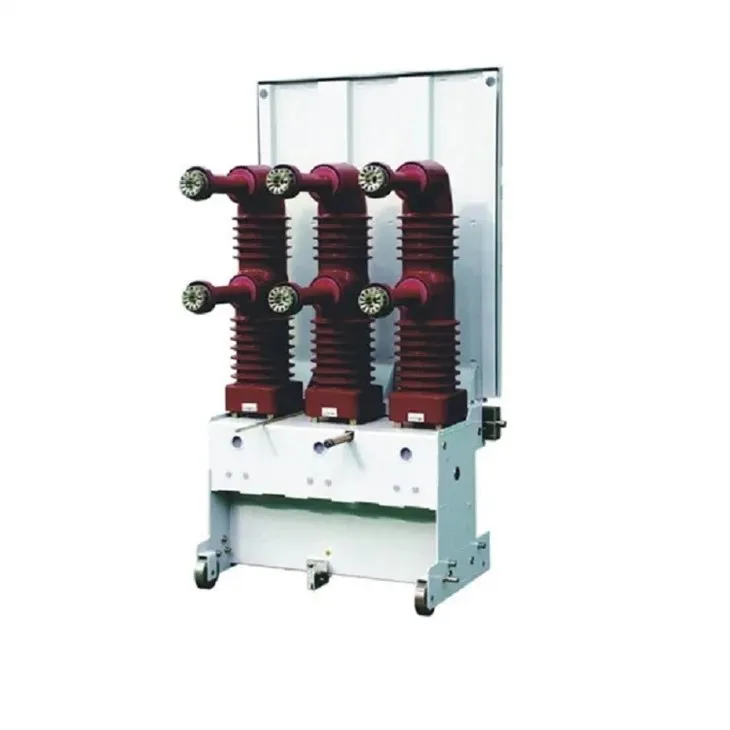

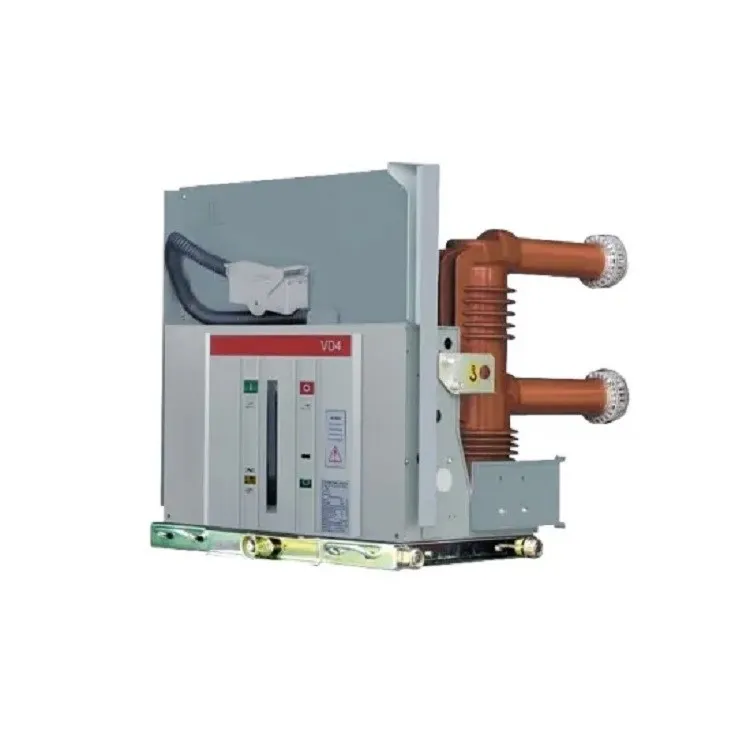

Вакуумный автоматический выключатель для внутреннего типа с ручной тележкой
Внутренний вакуумный выключатель высокого напряжения переменного тока, именуемый в дальнейшем автоматическим выключателем, представляет собой трехфазное внутреннее распределительное устройство номинального напряжения переменного тока, которое может использоваться для управления и защиты электроустановок на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях и является...
Описание
Внутренний вакуумный выключатель высокого напряжения переменного тока, именуемый в дальнейшем автоматическим выключателем, представляет собой внутреннее распределительное устройство трехфазного переменного номинального напряжения, которое может использоваться для управления и защиты электроустановок на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях и подходит для мест с частой эксплуатацией.
Автоматический выключатель соответствует стандартным требованиям «Высоковольтный автоматический выключатель переменного тока», 855-1996 «Вакуумный автоматический выключатель высокого напряжения переменного тока для внутреннего применения 3,6–40,5 кВ», DL403-91, «Технические требования к заказу внутреннего высоковольтного автоматического выключателя переменного тока 10–35 кВ» и соответствует соответствующим требованиям IEC56 (Публикация 87).
Выключатель имеет интегрированную конструкцию приводного механизма и корпуса выключателя, который можно использовать в качестве стационарного установочного блока или специального приводного механизма для формирования блока с ручной тележкой.
Это закрытое распределительное устройство с трехфазным переменным током номинальным напряжением 50 Гц и напряжением 12 кВ. Применяется в качестве устройства защиты и управления энергетическим оборудованием, а также на промышленных и горнодобывающих предприятиях. Применимо в местах, где требуется частая работа при номинальном рабочем токе или многократное прерывание тока короткого-замыкания.
Выключатель имеет интегрированную конструкцию приводного механизма и корпуса выключателя и может использоваться в качестве стационарной установки или может быть оснащен специальным приводным механизмом, образующим ручную тележку.
Особенности: небольшой размер, легкий вес, подходит для частой эксплуатации.
Основная конструкция: вакуумный прерыватель, электромагнитный или пружинный приводной механизм, кронштейн и другие компоненты.
Условия использования:
Температура окружающей среды не выше +40 градусов, не ниже -15 градусов (хранение и транспортировка разрешены при температуре -30 градусов);
Высота не превышает 1000м;
Относительная температура: среднесуточное значение не более 95%, среднемесячное значение не более 90%, среднесуточное значение давления насыщенных паров не более 2,2×10 МПа и среднее значение не более 1,8×10 МПа;
Температура землетрясения не превышает 8 градусов;
Здесь нет места, где существует опасность возгорания, взрыва, серьезного загрязнения, химической коррозии и сильной вибрации.
Основные технические параметры:
НЕТ | Элемент | Единицы | Технические параметры | ||
1 | Номинальное напряжение | КВ | 12 | ||
2 | Номинальное кратковременное-выдерживаемое напряжение промышленной частоты | 42/48(Интерфаза, земля/перелом) | |||
3 | Номинальное выдерживаемое напряжение грозового импульса | 42/48(Интерфаза, земля/перелом) | |||
4 | Номинальная частота | Гц | 50 | ||
5 | Номинальный ток | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 630 1250 1600 2000 2500 3150 |
6 | Номинальный ток отключения-короткого замыкания | КА | 20/25 | 31.5 | 40 |
7 | Номинальное кратковременно-выдерживаемое напряжение | 20/25 | 31.5 | 40 | |
8 | Номинальная продолжительность короткого замыкания | S | 4 | ||
9 | Номинальный пиковый выдерживаемый ток | КА | 50/63 | 80 | 100 |
10 | Номинальный ток замыкания короткого замыкания | 50/63 | 80 | 100 | |
11 | Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин) |
2000 | |||
12 | Номинальный ток отключения одиночной/взаимной группы конденсаторов | A | 630/400(40кА:800/400) | ||
13 | Номинальный ток закрытия конденсаторной батареи | 12,5 (частота не более) | |||
14 | Механическая жизнь | КА | 20000 | ||
15 | Номинальное время отключения по току (электрический срок службы) | 20000 | |||
16 | Номинальное время отключения тока короткого замыкания | раз | 50 (40KA Меньше или равно 30) | ||
17 | Динамические и статические контакты допускают накопленную толщину износа. | мм | 3 | ||
18 | Время хранения энергии | s | Меньше или равно 10 | ||
19 | Расстояние открытия контакта | мм
| 11±1 | ||
20 | Перебег | 3.5±0.5 | |||
21 | Время задержки закрытия контакта | РС
| Меньше или равно 2 (40KA Меньше или равно 3) | ||
22 | Трехэтапный-разделенный/закрытый период | Меньше или равно 2 | |||
23 | Средняя скорость открытия (контакты разделены на -8 мм) | m/s
| 1.2±0.2 | ||
24 | Сопротивление основного проводящего контура | 0.6±0.2 | |||
25 | Сопротивление основного проводящего контура | μΩ | Меньше или равно 50 (630 А) Меньше или равно 45 (1250 А) Меньше или равно 40 (1600,2000 А) Меньше или равно 35 (2500 А или больше) | ||
26 | Номинальная последовательность операций | 0-0,3с-Co-180s-Co | |||
Области применения:
Ниже приводится список устройств серии SM6, используемых на подстанциях среднего/низкого напряжения и промышленных распределительных подстанциях:
Контроль и защита кабеля
Контроль и защита над головой
Трансформаторы и распределительные подстанции
Управление и защита двигателей и трансформаторов
Управление и защита генератора
Управление и защита конденсаторной батареи
