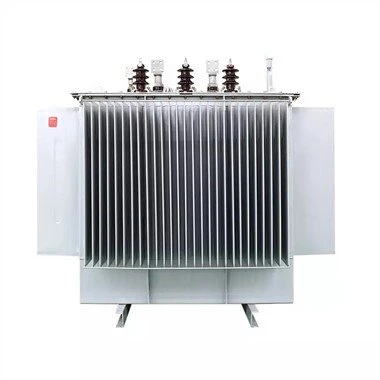

1000кВА 10/0.4кВ масляный силовой трансформатор

1000кВА 10/0.4кВ масляный силовой трансформатор



В масляном трансформаторе используется трехмерный стальной сердечник. Поскольку его три столба с железным сердечником расположены в виде равностороннего трехмерного треугольника, обмотка плотная, три магнитные цепи имеют одинаковую длину, а магнитная цепь не имеет воздушного зазора. Самая короткая, площадь поперечного сечения стержня сердечника ближе к круглой, дальнейшее улучшение характеристик, снижение потерь, снижение шума, балансировка трех составляющих и уменьшение составляющих третьих гармоник. Но из-за того, что переключатель регулирования давления находится внутри резервуара для воды. При регулировке давления контакты переключателя снаружи не видны. Существует два типа реакции: плохой контакт и обрыв цепи. Если контакт плохой, легко сжечь выключатель при слишком большой нагрузке.

Масляные трансформаторы являются важным оборудованием в энергосистеме, в основном используемым для изменения напряжения и передачи электроэнергии. Масляные трансформаторы в основном работают по принципу электромагнитной индукции. Подходит для преобразования электросетей в городских и сельских районах, на промышленных и горнодобывающих предприятиях, а также больше подходит для комбинированных трансформаторов и предустановленных трансформаторов подстанций.



2. Структура и принцип работы масляных трансформаторов.

Масляные трансформаторы конструктивно аналогичны трансформаторам. Это один из типов трансформаторов, классифицируемых по форме изоляции железного сердечника. Поэтому он имеет узнаваемые черты масляных теплообменников, которые могут уменьшить тепловую карту оборудования внутри.

Основные компоненты масляного типа состоят из магнитных сердечников, обмоток и втулок. Магнитный сердечник обеспечивает путь для магнитного потока. Обмотка создает магнитное поле, состоящее из катушки-проводника, намотанной на железный сердечник и изолированной картонным барьером и экранирующим слоем. Толщина слоя изоляции обмотки увеличивается с ростом напряжения. Ввод соединяет обмотку трансформатора с подстанцией.

Трансформаторы масляного типа используются для распределения электроэнергии или подстанций. Их сердечник и катушки погружены в масло, которое может охлаждать и изолировать. Масло циркулирует по трубам в змеевике и вокруг змеевика и компонентов железного сердечника за счет конвекции. Масло охлаждается снаружи топливным баком при низких номинальных значениях и радиатором с воздушным охлаждением при высоких номинальных значениях.

3, Типы масляных трансформаторов

Существует два основных типа масляных трансформаторов: однофазный трансформатор и трехфазный трансформатор.

A. Однофазный масляный трансформатор

B. Трехфазный масляный трансформатор

4, цель использования масляных трансформаторов

Трансформаторы масляного типа могут быть установлены на земле, основании или столбе для использования вне помещений. Они обеспечивают эффективную работу в различных приложениях, включая сети передачи и распределения, производство возобновляемой энергии и малые предприятия.

Масляный трансформатор имеет огромную мощность, поэтому он сэкономит много электроэнергии, сведет к минимуму потери энергии, сэкономит энергию и снизит затраты пользователей. Мало того, масло в машине также может охлаждать внутренние жилы проводов, тем самым повышая долговечность и электрические характеристики трансформаторного оборудования.

5, Меры предосторожности при использовании масляных трансформаторов

1. В масляных трансформаторах для работы используется масло, поэтому качество масла существенно влияет на срок службы и безопасность трансформатора.

2. Во время использования необходимо регулярно проверять и обслуживать трансформаторную систему, чтобы обеспечить нормальную и безопасную работу машины. В противном случае велик риск возникновения проблем и крайней опасности.

3. Отходы, образующиеся при переработке нефти, загрязняют окружающую среду и влияют на жизнь окружающих людей. Поэтому важна также постепенная утилизация отходов.



Рабочая температура масляного трансформатора

Когда масляный трансформатор работает, необходимо убедиться, что рабочая температура не приведет к слишком быстрому ухудшению состояния трансформаторного масла, что приведет к увеличению эксплуатационных расходов. Когда рабочая температура масляного трансформатора достигает 85 градусов Цельсия, срабатывает сигнал тревоги. Когда максимальная температура достигнет 95 градусов Цельсия, выключатель трансформатора выключится.

Поэтому предусмотрено, что температура масла при верхней рабочей температуре масляных трансформаторов не может превышать 85 градусов. Номинальная мощность трансформатора относится к максимальной мощности, допустимой для длительной непрерывной работы, когда трансформатор может достичь экономически обоснованной эффективности и нормального ожидаемого срока службы при указанной температуре окружающей среды. Указанная температура окружающей среды для трансформаторов: максимальная температура 40 градусов, максимальная среднесуточная температура 30 градусов, максимальная среднегодовая температура 20 градусов, минимальная температура -25 градусов для наружных трансформаторов и {{6 }} степень C для внутренних трансформаторов.

Согласно опыту эксплуатации и специализированным исследованиям, когда температура изоляции обмотки трансформатора находится в пределах 80-140 градусов, потеря срока службы изоляции удваивается, а срок службы уменьшается вдвое на каждые 6 градусов увеличения. Это правило 6 градусов C для работы трансформатора. Максимально допустимая температура длительной эксплуатации обмоток трансформатора является температурой нормального срока службы, а максимально допустимое значение температуры горячих точек обмотки является безопасной температурой.

Для достижения наиболее экономичного срока службы изоляционных материалов они подразделяются на различные уровни термостойкости, такие как Y, A, E, B, F, H, C и т. д., в зависимости от их максимально допустимой рабочей температуры. Нормальная ситуация. Максимально допустимая рабочая температура для изоляции класса Y составляет 90 градусов, класса A — 105 градусов, класса E — 120 градусов, класса B — 130 градусов, класса F — 155 градусов, класса H — 180 градусов, а класса C — выше 180 градусов.



Заливка: Transfo H61 20KV 160kVA B2

H61 Трансформатор 15(20)кВ 160кВА B2

Трехфазный распределительный трансформатор СН/НН с обмотками СН и НН в намотанной меди мощностью P=160кВА
- Соответствие: стандарту NFC 52 100 - 52 112 и 52 113 или эквивалентному по существу
- Естественное охлаждение: ОНАН
- Регулировка напряжения среднего напряжения: путем выключения плюс /- 5 процентов в пяти (5) положениях
- Тип: на пост H61
- Номинальная мощность: 160кВА
- Первичное номинальное напряжение: 20,000В ± 5 процентов
- Вторичное напряжение: 410 В без нагрузки между фазами / 240 В между фазой и нейтралью
- Частота: 50 Гц
- Напряжение короткого замыкания: 4 процента
- Потери без нагрузки меньше или равны 300 Вт
- Потери нагрузки меньше или равны 2000 Вт
- Соединение: Dyn11 с выходной нейтралью
- Переходы MV и LV: из фарфора



ФОТО ПРОДУКТА



ЗАВОДСКАЯ МАСТЕРСКАЯ

ОБЗОР КОМПАНИИ

ВЫСТАВКА

УПАКОВКА И ДОСТАВКА

Часто задаваемые вопросы

Q5: доступны ли OEM/ODM?

О: Да, это так! Наши продукты могут быть настроены. У нас есть команды дизайнеров и инженеров, мы можем настроить продукты в соответствии с чертежами или требованиями клиентов.



Q6: вы производитель или торговая компания?
О: мы являемся фабрикой. Как 100-процентный профессиональный производитель с 20-летним опытом производства, мы можем производить продукцию в соответствии с требованиями клиентов, а также можем на 100 процентов контролировать качество продукции.



Q7: Можно ли договориться о цене?

О: Да, цена договорная. Его можно изменить в соответствии с вашим количеством или упаковкой



Q8: Как насчет осмотра?

A: У нас есть вся система контроля от сырья до конечной продукции, включая испытание на повышение температуры, испытание на солевое распыление, испытание на тип проводника, испытание на механическую долговечность.



Q9: Что такое условия оплаты?

A: TT, Paypal, Western Union, торговая гарантия Alibaba и аккредитив приемлемы. 30 процентов T/T заранее, 70 процентов баланса перед отправкой.



Q10: Какие услуги предлагает компания?

О: у нас есть профессиональная команда инженеров, которая может спроектировать и разработать пресс-форму для удовлетворения различных требований заказчика.

У нас также есть команда продаж, чтобы предложить хороший сервис от предпродажи до послепродажного обслуживания.



Этот продукт обычно настраивается.
Мы являемся производителем и имеем профессиональный технический отдел, который может разрабатывать и предлагать решения в соответствии с потребностями клиентов.
Пожалуйста, свяжитесь с нашим персоналом по продажам, чтобы получить проектные чертежи

Вот примеры наших клиентов для справки

заказчик из узбекистана

Технический паспорт N степени 1-A: Трансформатор H61 20кВ/400В 100кВА

ОБОЗНАЧЕНИЯ	ЕДИНИЦЫ	КОНКРЕТНЫЕ ДАННЫЕ	ДАННЫЕ КАНДИДАТА
Создатель		Указать
Эталонный стандарт		МЭК 60076
Тип		Фаза
НДС		герметичный
Исполнение		Тропический
Диэлектрик		масло без ПХБ
Монтаж		На шесте
Рабочая температура окружающей среды	степень	45
Номинальная частота	Гц	50
Номинальная мощность	ква	100
Номинальное первичное напряжение	кв	20
Уровень изоляции, присвоенный начальной школе	кв	24
Количество ступеней в начальной школе		03
Вторичное напряжение	V	400/230
Диапазон регулировки напряжения на стороне М в порожнем состоянии	процент	±2.5
Связь		ДИН11
Напряжение короткого замыкания	процент	4 – 4.5
Нейтральный размер для одной загрузки	процент	100
Максимальные потери вакуума	W	230 - 460
Потери из-за максимальной нагрузки	W	1450 - 2350
Максимальная установившаяся температура масла	степень	55
Максимальная температура обмоток в установившемся режиме	степень	60
Материал обмотки		Электролитическая медь
Максимальный уровень шума	Дб	52
Удержание промышленной частоты 50 Гц, 1 мин.	кв	50 – 70
Стойкость к ударным волнам (1,2/50 мкс)	кв	125 - 170
Охлаждение		НА
Паспортная табличка		01
Заземление		01
Размеры Высота/ширина/глубина	мм х мм х мм	1200 X 1270 X 820
Общая масса трансформатора, включая масло	Кг	700
Масляная масса	Кг	160
КРАСКА
		Тропический и антикоррозийный
	Число	Слои
		связующее
		Цвет
		Планы и технические схемы должны быть предоставлены.





ЕСЛИ НУЖНА ПОДРОБНАЯ ИНФОРМАЦИЯ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ
