ВС1-12 — высоковольтный вакуумный выключатель внутренней установки, работающий в качестве устройства защиты и управления электросетевого оборудования и промышленного электрооборудования в энергосистеме с номинальным напряжением от 7,2 кВ до 12 кВ. Он соответствует требованиям GB/T1984-2014 (высоковольтный автоматический выключатель переменного тока) и JB355-1996 (внутренний вакуумный автоматический выключатель переменного тока 3,6 кВ{8}},5 кВ). Его можно использовать в распределительных устройствах KYN28 и т. д.

Отправить запрос

Описание

Компактный автоматический выключатель среднего напряжения VS1 36кв

Вакуумный высоковольтный выключатель переменного тока для помещений типа ВС1 12кВ представляет собой целостное и полностью герметичное распределительное устройство высокого напряжения, имеет компактные размеры и небольшой объем. VCB применяется к энергосистеме с номинальным напряжением 7,2 ~ 12 кВ, трехфазной и переменного тока 50/60 Гц. Это применимо в случаях с частыми операциями, действующими для защиты и контроля линии и электрического оборудования. Продукт соответствует IEC62271-100, GB1984, JB3855 и DL1403 и проходит типовые испытания.

1.1 Подходит для трехфазного переменного тока, 50 Гц, номинальное напряжение энергосистемы 12 кВ;
1.2 Может использоваться в качестве блока защиты и управления для промышленных и горнодобывающих предприятий и оборудования подстанций;
1.3 Может использоваться для КИН28-12 и других центральных распределительных шкафов и стационарных распределительных шкафов;
1.4 Главную цепь автоматического выключателя можно использовать двумя способами: изолированный цилиндр и сплошной герметичный полюс.
1.5 Исполнительные стандарты:
GB1984 «Автоматический выключатель переменного тока высокого напряжения»
JB / T3855 «Вакуумный выключатель переменного тока высокого напряжения»
DL/T403 "Технические условия заказа высоковольтных вакуумных выключателей 12 кВ-40,5 кВ"
IEC62271-100 "Высоковольтное распределительное и управляющее оборудование - Часть 100: Автоматические выключатели переменного тока"

2. Нормальная среда использования
3. Место использования: в помещении
4. Температура окружающей среды: -15 градусов ~40 градусов
5. Высота над уровнем моря: не более 1000 м.
6. Суточная относительная влажность (средняя): не более 95 процентов.
7. Суточное давление водяного пара (среднее значение): не более 2,2 кПа.
8. Месячная относительная влажность воздуха (средняя): не более 90 процентов.
9. Месячное давление водяного пара (среднее значение): не более 1,8 кПа.

Примечание: 1. Окружающий воздух явно не загрязнен пылью, дымом, агрессивными или легковоспламеняющимися газами, паром или соляным туманом;

2. Превышайте нормальные условия использования, проконсультируйтесь с производителем.

НЕТ.	Имя	единица	ДАННЫЕ
1	Номинальное напряжение	КВ	12
2	Выдерживаемое напряжение промышленной частоты в течение 1 мин (действующее значение) (межфазное, заземление, разрыв)	КВ	42
	Испытательное напряжение грозового импульса (пиковое значение) (межфазное, заземление, разрыв)		75
3	Номинальный ток	A	630,1250,1600
4	Номинальный ток отключения при коротком замыкании	КА	20 25 31.5
5	Номинальное короткое замыкание и ток (пиковое значение)	КА	50 63 80
6	Номинальный динамический стабильный ток (пиковое значение)	КА	50 63 80
7	Номинальный ток термостойкости	КА	20 25 31.5
8	Номинальное время термостабильности	S	4
9	Время отключения номинального тока короткого замыкания	раз	30
10	Механическая жизнь	раз	30000
11	Номинальная рабочая последовательность		O-0.3S-CO-180S-CO
12	Отключающая способность одного конденсатора	A	630
13	Отключающая способность встречно-параллельной конденсаторной батареи	A	400
14	Контактное открытие	мм	11±1
15	Контактный ход	мм	3.5 ±0.5
16	Трехфазная синхронизация открытия	РС	<=2
17	Время отскока закрытия контакта	РС	<=2
18	Буферный ход	мм	10
19	Центральное расстояние	мм	210 250 275
20	Средняя скорость открытия	m/s	0.9-1.2
21	Средняя скорость закрытия	m/s	0.5-0.8
22	Сопротивление проводящего контура	u 0	<=50 630A <=45 1250A <=35 1600A
23	Суммарная допустимая толщина износа динамических и статических контактов	мм	<=3

circuit breaker (8)

circuit breaker

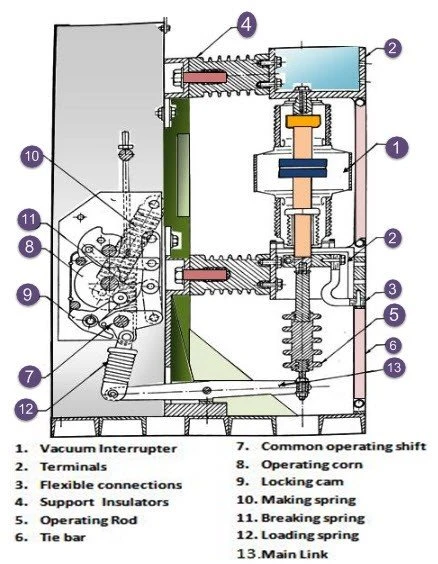

drawing

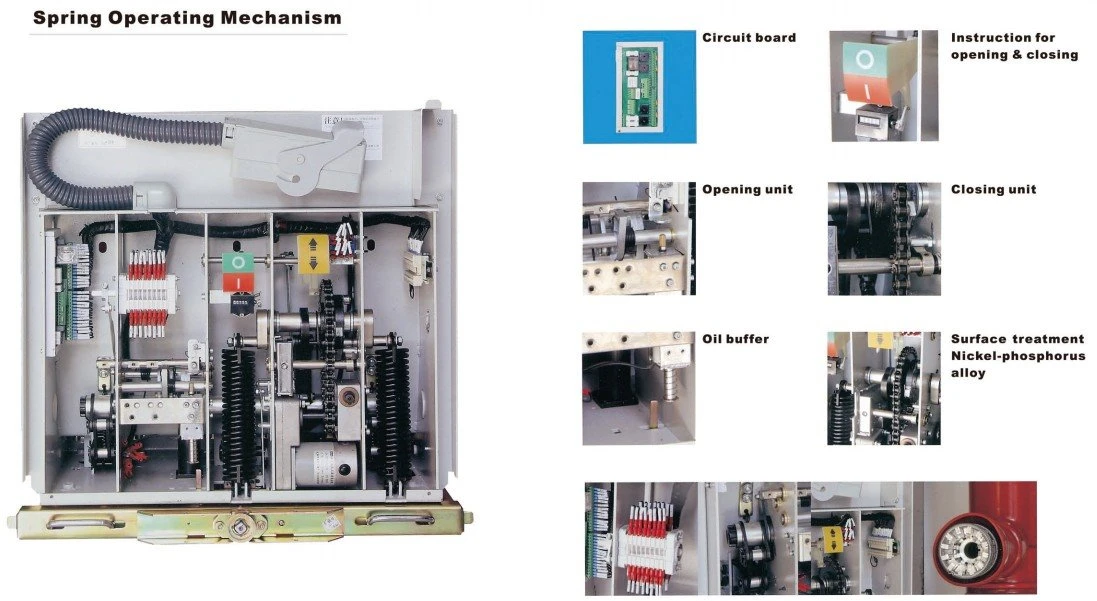

high-voltage-vacuum-circuit-breaker (2)

High-Voltage-Vacuum-Circuit-Breaker (3)

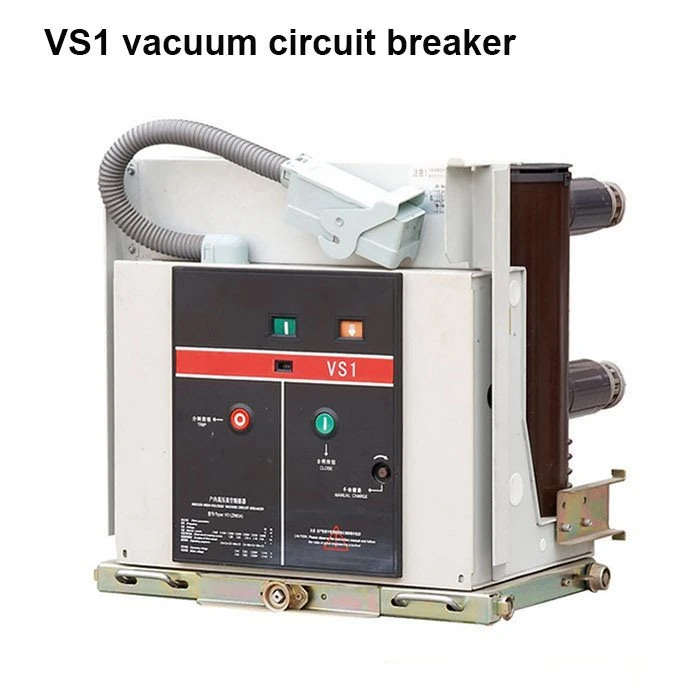

High-Voltage-Vacuum-Circuit-Breaker

ФАБРИКА

production line1

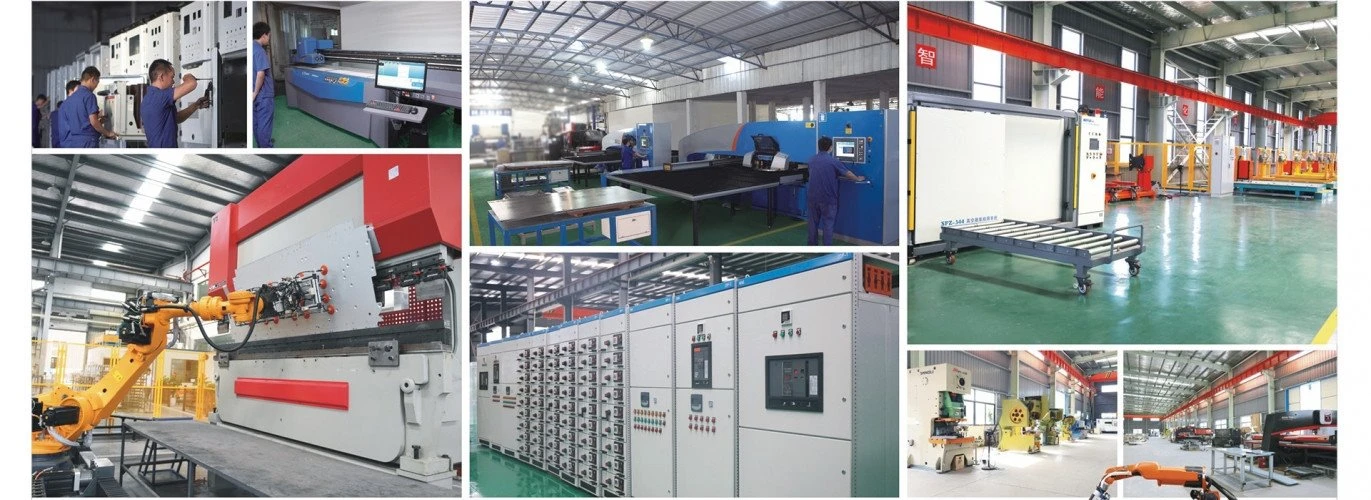

workshop

СЕРТИФИКАТ

CQC

ВЫСТАВКА

ОБЗОР КОМПАНИИ

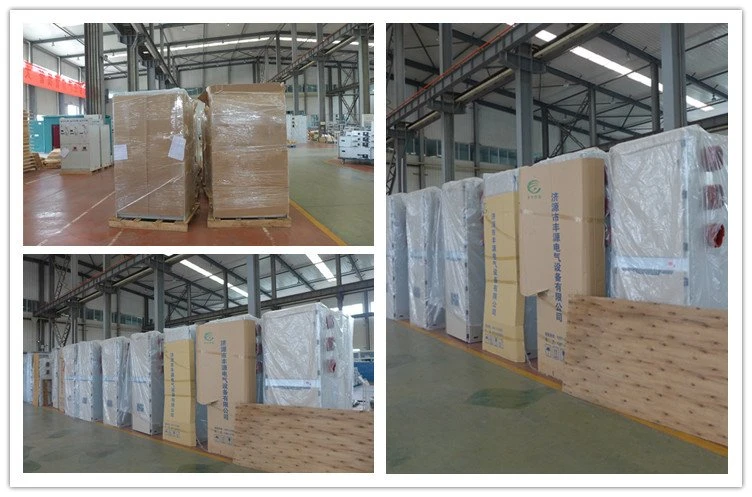

УПАКОВКА И ДОСТАВКА
